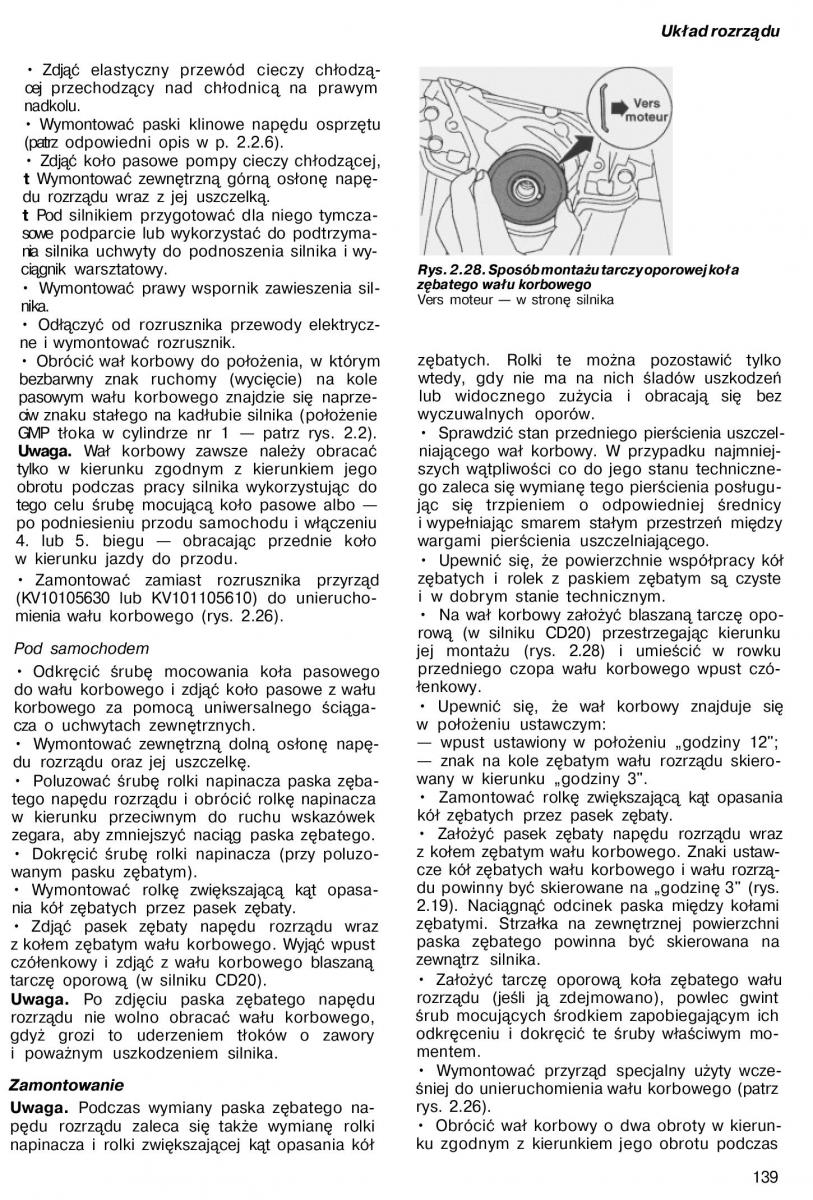

Układ rozrządu Zdjąć elastyczny przewód cieczy chłodzą- cej przechodzący nad chłodnicą na prawym nadkolu. Wymontować paski klinowe napędu osprzętu (patrz odpowiedni opis w p. 2.2.6). Zdjąć koło pasowe pompy cieczy chłodzącej, t Wymontować zewnętrzną górną osłonę napę- du rozrządu wraz z jej uszczelką. t Pod silnikiem przygotować dla niego tymcza- sowe podparcie lub wykorzystać do podtrzyma- nia silnika uchwyty do podnoszenia silnika i wy- ciągnik warsztatowy. Rys. 2.28. Sposób montażu tarczy oporowej koła zębatego wału korbowego Wymontować prawy wspornik zawieszenia sil- nika. Vers moteur — w stronę silnika Odłączyć od rozrusznika przewody elektrycz- ne i wymontować rozrusznik. zębatych. Rolki te można pozostawić tylko Obrócić wał korbowy do położenia, w którym wtedy, gdy nie ma na nich śladów uszkodzeń bezbarwny znak ruchomy (wycięcie) na kole lub widocznego zużycia i obracają się bez pasowym wału korbowego znajdzie się naprze- wyczuwalnych oporów. ciw znaku stałego na kadłubie silnika (położenie GMP tłoka w cylindrze nr 1 — patrz rys Sprawdzi. 2.2).ć stan przedniego pierścienia uszczel- Uwaga. Wał korbowy zawsze należniającegy obracao wał korbowyć. W przypadku najmniej- tylko w kierunku zgodnym z kierunkieszych wątpliwoścm jegoi co do jego stanu techniczne- obrotu podczas pracy silnika wykorzystujągo zalecac si dę wymianoę tego pierścienia posługu- tego celu śrubę mocującą koło pasowe albjąc sio —ę trzpieniem o odpowiedniej średnicy po podniesieniu przodu samochodu i włączenii wypełniająuc smarem stałym przestrzeń między 4. lub 5. biegu — obracając przedniwargami pierścienie kołoa uszczelniającego. w kierunku jazdy do przodu. Upewnić się, że powierzchnie współpracy kół zębatych i rolek z paskiem zębatym są czyste Zamontować zamiast rozrusznika przyrząd i w dobrym stanie technicznym. (KV10105630 lub KV101105610) do unierucho- mienia wału korbowego (rys. 2.26). Na wał korbowy założyć blaszaną tarczę opo- rową (w silniku CD20) przestrzegając kierunku Pod samochodem jej montażu (rys. 2.28) i umieścić w rowku przedniego czopa wału korbowego wpust czó- Odkręcić śrubę mocowania koła pasowego łenkowy. do wału korbowego i zdjąć koło pasowe z wału Upewnić się, że wał korbowy znajduje się korbowego za pomocą uniwersalnego ściąga- cza o uchwytach zewnętrznych. w położeniu ustawczym: — wpust ustawiony w położeniu „godziny 12"; Wymontować zewnętrzną dolną osłonę napę- du rozrządu oraz jej uszczelkę. — znak na kole zębatym wału rozrządu skiero- wany w kierunku „godziny 3". Poluzować śrubę rolki napinacza paska zęba- Zamontować rolkę zwiększającą kąt opasania tego napędu rozrządu i obrócić rolkę napinacza kół zębatych przez pasek zębaty. w kierunku przeciwnym do ruchu wskazówek Założyć pasek zębaty napędu rozrządu wraz zegara, aby zmniejszyć naciąg paska zębatego. z kołem zębatym wału korbowego. Znaki ustaw- Dokręcić śrubę rolki napinacza (przy poluzo- wanym pasku zębatym). cze kół zębatych wału korbowego i wału rozrzą- du powinny być skierowane na „godzinę 3" (rys. Wymontować rolkę zwiększającą kąt opasa- nia kół zębatych przez pasek zębaty. 2.19). Naciągnąć odcinek paska między kołami zębatymi. Strzałka na zewnętrznej powierzchni Zdjąć pasek zębaty napędu rozrządu wraz paska zębatego powinna być skierowana na z kołem zębatym wału korbowego. Wyjąć wpust zewnątrz silnika. czółenkowy i zdjąć z wału korbowego blaszaną tarczę oporową (w silniku CD20). Założyć tarczę oporową koła zębatego wału rozrządu (jeśli ją zdejmowano), powlec gwint Uwaga. Po zdjęciu paska zębatego napędu śrub mocujących środkiem zapobiegającym ich rozrządu nie wolno obracać wału korbowego, odkręceniu i dokręcić te śruby właściwym mo- gdyż grozi to uderzeniem tłoków o zawory mentem. i poważnym uszkodzeniem silnika. Zamontowanie Wymontować przyrząd specjalny użyty wcze- śniej do unieruchomienia wału korbowego (patrz rys. 2.26). Uwaga. Podczas wymiany paska zębatego na- Obrócić wał korbowy o dwa obroty w kierun- pędu rozrządu zaleca się także wymianę rolki ku zgodnym z kierunkiem jego obrotu podczas napinacza i rolki zwiększającej kąt opasania kół 139
