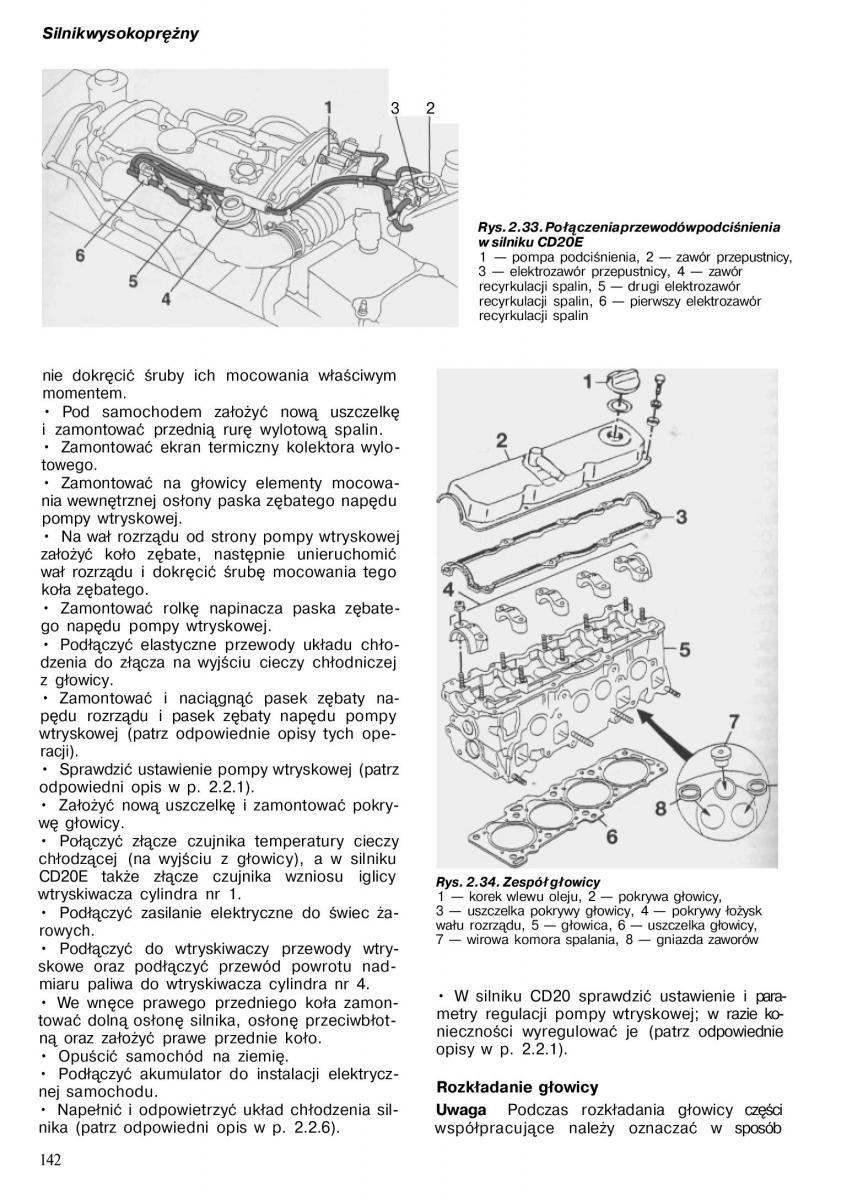

Silnik wysokoprężny 3 2 Rys. 2.33. Połączenia przewodów podciśnienia w silniku CD20E 1 — pompa podciśnienia, 2 — zawór przepustnicy, 3 — elektrozawór przepustnicy, 4 — zawór recyrkulacji spalin, 5 — drugi elektrozawór recyrkulacji spalin, 6 — pierwszy elektrozawór recyrkulacji spalin nie dokręcić śruby ich mocowania właściwym momentem. Pod samochodem założyć nową uszczelkę i zamontować przednią rurę wylotową spalin. Zamontować ekran termiczny kolektora wylo- towego. Zamontować na głowicy elementy mocowa- nia wewnętrznej osłony paska zębatego napędu pompy wtryskowej. Na wał rozrządu od strony pompy wtryskowej założyć koło zębate, następnie unieruchomić wał rozrządu i dokręcić śrubę mocowania tego koła zębatego. Zamontować rolkę napinacza paska zębate- go napędu pompy wtryskowej. Podłączyć elastyczne przewody układu chło- dzenia do złącza na wyjściu cieczy chłodniczej z głowicy. Zamontować i naciągnąć pasek zębaty na- pędu rozrządu i pasek zębaty napędu pompy wtryskowej (patrz odpowiednie opisy tych ope- racji). Sprawdzić ustawienie pompy wtryskowej (patrz odpowiedni opis w p. 2.2.1). Założyć nową uszczelkę i zamontować pokry- wę głowicy. Połączyć złącze czujnika temperatury cieczy chłodzącej (na wyjściu z głowicy), a w silniku CD20E także złącze czujnika wzniosu iglicy wtryskiwacza cylindra nr 1. Rys. 2.34. Zespół głowicy 1 — korek wlewu oleju, 2 — pokrywa głowicy, 3 — uszczelka pokrywy głowicy, 4 — pokrywy łożysk Podłączyć zasilanie elektryczne do świec ża- rowych. wału rozrządu, 5 — głowica, 6 — uszczelka głowicy, 7 — wirowa komora spalania, 8 — gniazda zaworów Podłączyć do wtryskiwaczy przewody wtry- skowe oraz podłączyć przewód powrotu nad- miaru paliwa do wtryskiwacza cylindra nr 4. W silniku CD20 sprawdzić ustawienie i para- We wnęce prawego przedniego koła zamon- metry regulacji pompy wtryskowej; w razie ko- tować dolną osłonę silnika, osłonę przeciwbłot- ną oraz założyć prawe przednie koło.nieczności wyregulować je (patrz odpowiednie Opuścić samochód na ziemię. opisy w p. 2.2.1). Podłączyć akumulator do instalacji elektrycz- nej samochodu. Rozkładanie głowicy Napełnić i odpowietrzyć układ chłodzeniUwaga Podczaa sil- s rozkładania głowicy części nika (patrz odpowiedni opis w p. 2.2.6). współpracujące należy oznaczać w sposób 142
