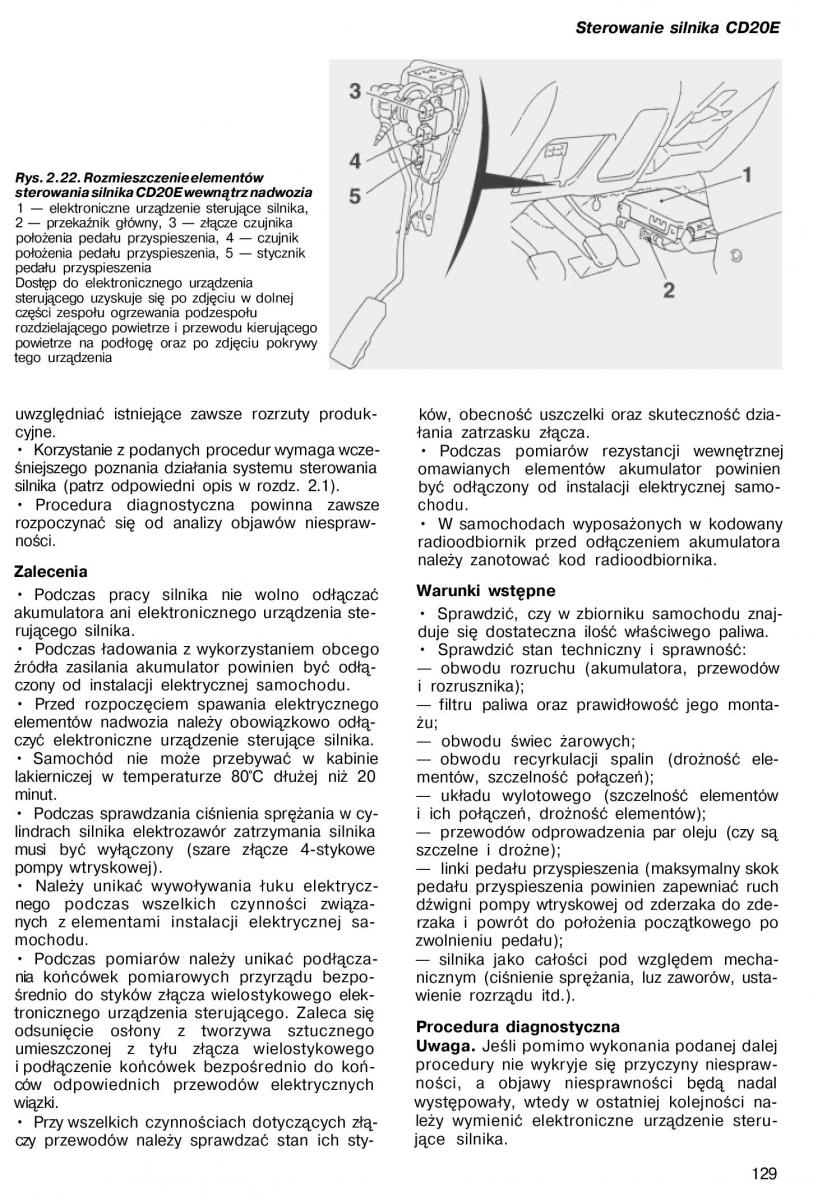

Sterowanie silnika CD20E Rys. 2.22. Rozmieszczenie elementów sterowania silnika CD20E wewnątrz nadwozia 1 — elektroniczne urządzenie sterujące silnika, 2 — przekaźnik główny, 3 — złącze czujnika położenia pedału przyspieszenia, 4 — czujnik położenia pedału przyspieszenia, 5 — stycznik pedału przyspieszenia Dostęp do elektronicznego urządzenia sterującego uzyskuje się po zdjęciu w dolnej części zespołu ogrzewania podzespołu rozdzielającego powietrze i przewodu kierującego powietrze na podłogę oraz po zdjęciu pokrywy tego urządzenia uwzględniać istniejące zawsze rozrzuty produk- ków, obecność uszczelki oraz skuteczność dzia- cyjne. łania zatrzasku złącza. Korzystanie z podanych procedur wymaga wcze- Podczas pomiarów rezystancji wewnętrznej śniejszego poznania działania systemu sterowania omawianych elementów akumulator powinien silnika (patrz odpowiedni opis w rozdz. 2.1). być odłączony od instalacji elektrycznej samo- Procedura diagnostycznchodua powinn. a zawsze rozpoczynać się od analizy objawów niespraw- W samochodach wyposażonych w kodowany ności. radioodbiornik przed odłączeniem akumulatora Zalecenia należy zanotować kod radioodbiornika. Warunki wstępne Podczas pracy silnika nie wolno odłączać akumulatora ani elektronicznego urządzenia ste- Sprawdzić, czy w zbiorniku samochodu znaj- rującego silnika. duje się dostateczna ilość właściwego paliwa. Podczas ładowania z wykorzystaniem obcego Sprawdzić stan techniczny i sprawność: źródła zasilania akumulator powinien być odłą- — obwodu rozruchu (akumulatora, przewodów czony od instalacji elektrycznej samochodu. i rozrusznika); Przed rozpoczęciem spawania elektrycznego — filtru paliwa oraz prawidłowość jego monta- elementów nadwozia należy obowiązkowo odłą- żu; czyć elektroniczne urządzenie sterujące silnika. — obwodu świec żarowych; Samochód nie może przebywać w kabinie — obwodu recyrkulacji spalin (drożność ele- lakierniczej w temperaturze 80°C dłużej niż 20 mentów, szczelność połączeń); minut. — układu wylotowego (szczelność elementów Podczas sprawdzania ciśnienia sprężaniia ic w cyh połączeń-, drożność elementów); lindrach silnika elektrozawór zatrzymania silnika — przewodów odprowadzenia par oleju (czy są musi być wyłączony (szare złącze 4-stykowe szczelne i drożne); pompy wtryskowej). — linki pedału przyspieszenia (maksymalny skok Należy unikać wywoływania łuku elektrycz- pedału przyspieszenia powinien zapewniać ruch nego podczas wszelkich czynności związa- dźwigni pompy wtryskowej od zderzaka do zde- nych z elementami instalacji elektrycznej sa- rzaka i powrót do położenia początkowego po mochodu. zwolnieniu pedału); Podczas pomiarów należy unikać podłącza- — silnika jako całości pod względem mecha- nia końcówek pomiarowych przyrządu bezpo- nicznym (ciśnienie sprężania, luz zaworów, usta- średnio do styków złącza wielostykowego elek- wienie rozrządu itd.). tronicznego urządzenia sterującego. Zaleca się Procedura diagnostyczna odsunięcie osłony z tworzywa sztucznego Uwaga. Jeśli pomimo wykonania podanej dalej umieszczonej z tyłu złącza wielostykowego procedury nie wykryje się przyczyny niespraw- i podłączenie końcówek bezpośrednio do koń- ności, a objawy niesprawności będą nadal ców odpowiednich przewodów elektrycznych wiązki. występowały, wtedy w ostatniej kolejności na- leży wymienić elektroniczne urządzenie steru- Przy wszelkich czynnościach dotyczących złą- jące silnika. czy przewodów należy sprawdzać stan ich sty- 129
