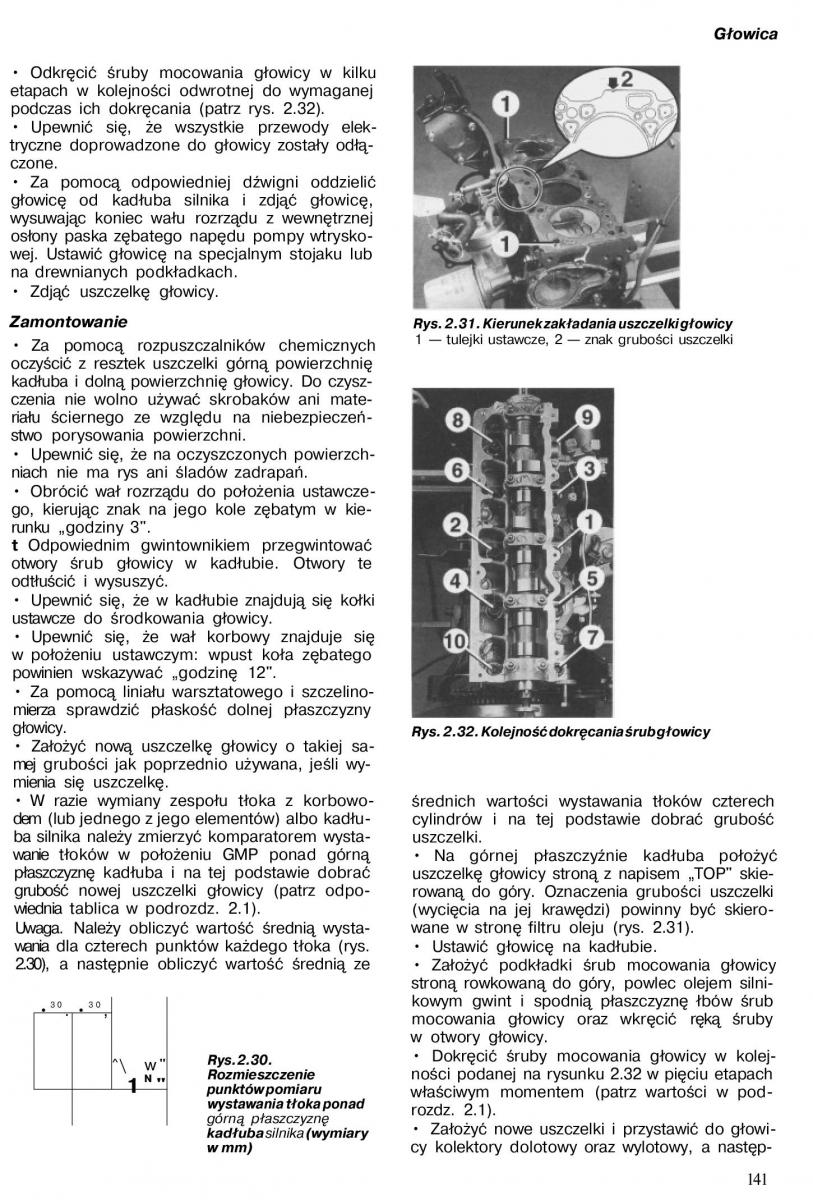

Głowica Odkręcić śruby mocowania głowicy w kilku etapach w kolejności odwrotnej do wymaganej podczas ich dokręcania (patrz rys. 2.32). Upewnić się, że wszystkie przewody elek- tryczne doprowadzone do głowicy zostały odłą- czone. Za pomocą odpowiedniej dźwigni oddzielić głowicę od kadłuba silnika i zdjąć głowicę, wysuwając koniec wału rozrządu z wewnętrznej osłony paska zębatego napędu pompy wtrysko- wej. Ustawić głowicę na specjalnym stojaku lub na drewnianych podkładkach. Zdjąć uszczelkę głowicy. Zamontowanie Rys. 2.31. Kierunek zakładania uszczelki głowicy 1 — tulejki ustawcze, 2 — znak grubości uszczelki Za pomocą rozpuszczalników chemicznych oczyścić z resztek uszczelki górną powierzchnię kadłuba i dolną powierzchnię głowicy. Do czysz- czenia nie wolno używać skrobaków ani mate- riału ściernego ze względu na niebezpieczeń- stwo porysowania powierzchni. Upewnić się, że na oczyszczonych powierzch- niach nie ma rys ani śladów zadrapań. Obrócić wał rozrządu do położenia ustawcze- go, kierując znak na jego kole zębatym w kie- runku „godziny 3". t Odpowiednim gwintownikiem przegwintować otwory śrub głowicy w kadłubie. Otwory te odtłuścić i wysuszyć. Upewnić się, że w kadłubie znajdują się kołki ustawcze do środkowania głowicy. Upewnić się, że wał korbowy znajduje się w położeniu ustawczym: wpust koła zębatego powinien wskazywać „godzinę 12". Za pomocą liniału warsztatowego i szczelino- mierza sprawdzić płaskość dolnej płaszczyzny głowicy. Rys. 2.32. Kolejność dokręcania śrub głowicy Założyć nową uszczelkę głowicy o takiej sa- mej grubości jak poprzednio używana, jeśli wy- mienia się uszczelkę. W razie wymiany zespołu tłoka z korbowo- średnich wartości wystawania tłoków czterech dem (lub jednego z jego elementów) albo kadłu-cylindrów i na tej podstawie dobrać grubość ba silnika należy zmierzyć komparatorem wysta- uszczelki. wanie tłoków w położeniu GMP ponad górną Na górnej płaszczyźnie kadłuba położyć płaszczyznę kadłuba i na tej podstawie dobrać uszczelkę głowicy stroną z napisem „TOP" skie- grubość nowej uszczelki głowicy (patrz odpo- rowaną do góry. Oznaczenia grubości uszczelki wiednia tablica w podrozdz. 2.1). (wycięcia na jej krawędzi) powinny być skiero- wane w stronę filtru oleju (rys. 2.31). Uwaga. Należy obliczyć wartość średnią wysta- wania dla czterech punktów każdego tłoka (rys. Ustawić głowicę na kadłubie. 2.30), a następnie obliczyć wartość średnią ze Założyć podkładki śrub mocowania głowicy stroną rowkowaną do góry, powlec olejem silni- 30 30 kowym gwint i spodnią płaszczyznę łbów śrub . , mocowania głowicy oraz wkręcić ręką śruby w otwory głowicy. ^\ w" Rys. 2.30. Dokręcić śruby mocowania głowicy w kolej- N Rozmieszczenie ności podanej na rysunku 2.32 w pięciu etapach 1 " punktów pomiaru właściwym momentem (patrz wartości w pod- wystawania tłoka ponad rozdz. 2.1). górną płaszczyznę Założyć nowe uszczelki i przystawić do głowi- kadłuba silnika (wymiary cy kolektory dolotowy oraz wylotowy, a następ- w mm) 141
