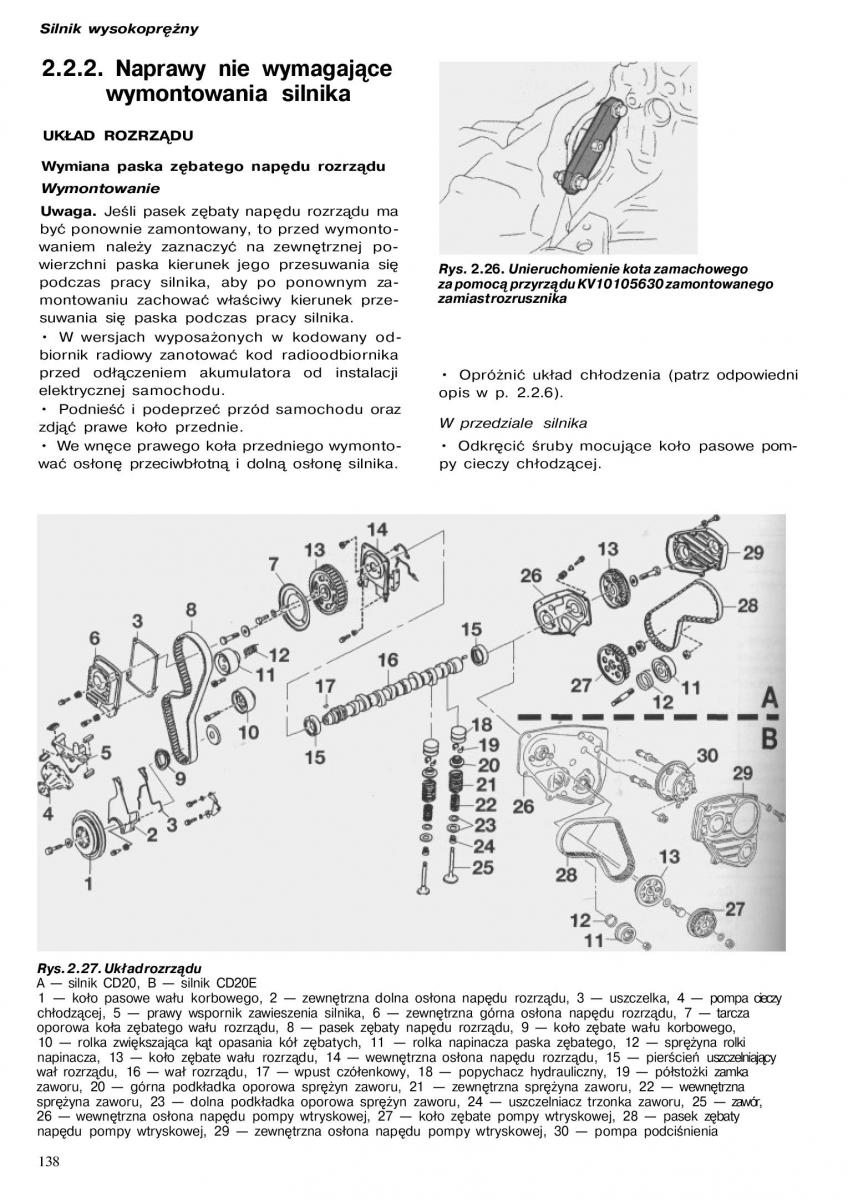

Silnik wysokoprężny 2.2.2. Naprawy nie wymagające wymontowania silnika UKŁAD ROZRZĄDU Wymiana paska zębatego napędu rozrządu Wymontowanie Uwaga. Jeśli pasek zębaty napędu rozrządu ma być ponownie zamontowany, to przed wymonto- waniem należy zaznaczyć na zewnętrznej po- wierzchni paska kierunek jego przesuwania się Rys. 2.26. Unieruchomienie kota zamachowego podczas pracy silnika, aby po ponownym za- za pomocą przyrządu KV10105630 zamontowanego zamiast rozrusznika montowaniu zachować właściwy kierunek prze- suwania się paska podczas pracy silnika. W wersjach wyposażonych w kodowany od- biornik radiowy zanotować kod radioodbiornika przed odłączeniem akumulatora od instalacji Opróżnić układ chłodzenia (patrz odpowiedni elektrycznej samochodu. opis w p. 2.2.6). Podnieść i podeprzeć przód samochodu oraz zdjąć prawe koło przednie. W przedziale silnika We wnęce prawego koła przedniego wymonto Odkręci-ć śruby mocujące koło pasowe pom- wać osłonę przeciwbłotną i dolną osłonę silnikapy ciecz. y chłodzącej. Rys. 2.27. Układ rozrządu A — silnik CD20, B — silnik CD20E 1 — koło pasowe wału korbowego, 2 — zewnętrzna dolna osłona napędu rozrządu, 3 — uszczelka, 4 — pompa cieczy chłodzącej, 5 — prawy wspornik zawieszenia silnika, 6 — zewnętrzna górna osłona napędu rozrządu, 7 — tarcza oporowa koła zębatego wału rozrządu, 8 — pasek zębaty napędu rozrządu, 9 — koło zębate wału korbowego, 10 — rolka zwiększająca kąt opasania kół zębatych, 11 — rolka napinacza paska zębatego, 12 — sprężyna rolki napinacza, 13 — koło zębate wału rozrządu, 14 — wewnętrzna osłona napędu rozrządu, 15 — pierścień uszczelniający wał rozrządu, 16 — wał rozrządu, 17 — wpust czółenkowy, 18 — popychacz hydrauliczny, 19 — półstożki zamka zaworu, 20 — górna podkładka oporowa sprężyn zaworu, 21 — zewnętrzna sprężyna zaworu, 22 — wewnętrzna sprężyna zaworu, 23 — dolna podkładka oporowa sprężyn zaworu, 24 — uszczelniacz trzonka zaworu, 25 — zawór, 26 — wewnętrzna osłona napędu pompy wtryskowej, 27 — koło zębate pompy wtryskowej, 28 — pasek zębaty napędu pompy wtryskowej, 29 — zewnętrzna osłona napędu pompy wtryskowej, 30 — pompa podciśnienia 138
