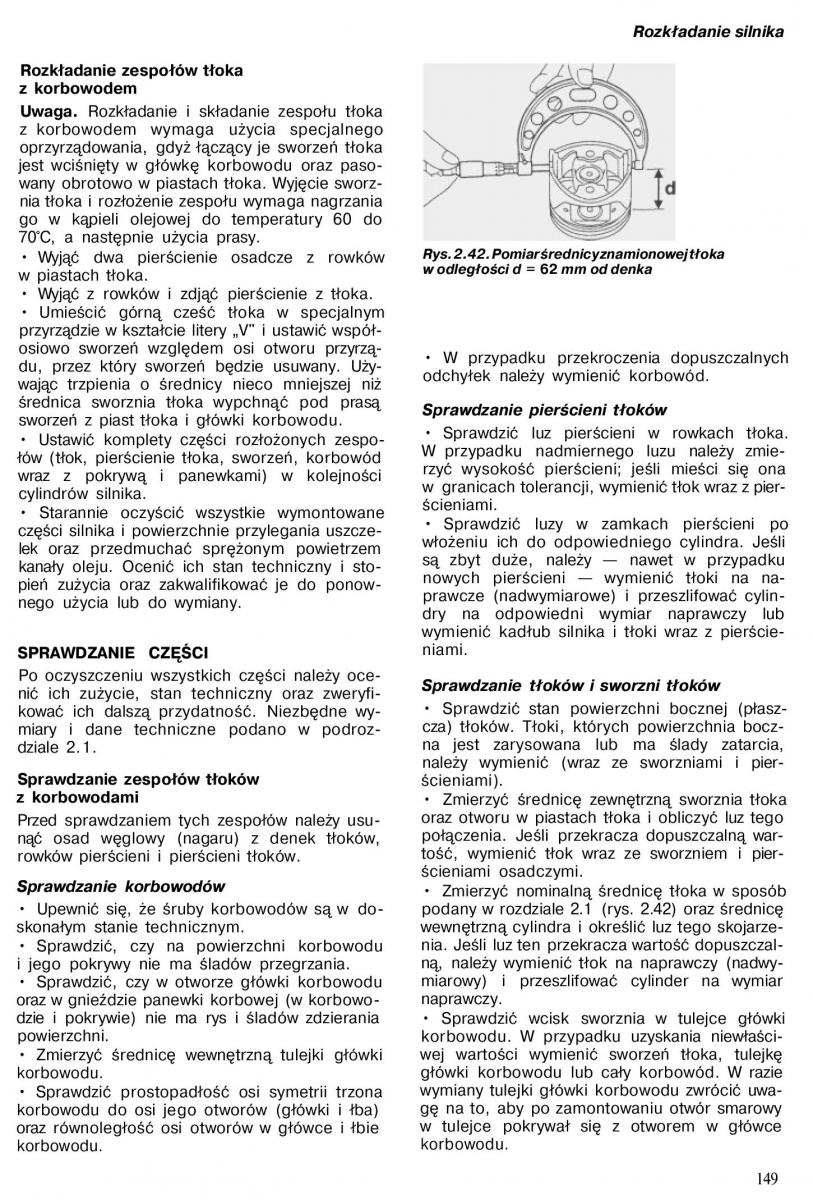

Rozkładanie silnika Rozkładanie zespołów tłoka z korbowodem Uwaga. Rozkładanie i składanie zespołu tłoka z korbowodem wymaga użycia specjalnego oprzyrządowania, gdyż łączący je sworzeń tłoka jest wciśnięty w główkę korbowodu oraz paso- wany obrotowo w piastach tłoka. Wyjęcie sworz- nia tłoka i rozłożenie zespołu wymaga nagrzania go w kąpieli olejowej do temperatury 60 do 70°C, a następnie użycia prasy. Rys. 2.42. Pomiar średnicy znamionowej tłoka Wyjąć dwa pierścienie osadcze z rowków w piastach tłoka. w odległości d = 62 mm od denka Wyjąć z rowków i zdjąć pierścienie z tłoka. Umieścić górną cześć tłoka w specjalnym przyrządzie w kształcie litery „V" i ustawić współ- osiowo sworzeń względem osi otworu przyrzą- W przypadku przekroczenia dopuszczalnych du, przez który sworzeń będzie usuwany. Uży- odchyłek należy wymienić korbowód. wając trzpienia o średnicy nieco mniejszej niż średnica sworznia tłoka wypchnąć pod prasą Sprawdzanie pierścieni tłoków sworzeń z piast tłoka i główki korbowodu. Sprawdzić luz pierścieni w rowkach tłoka. Ustawić komplety części rozłożonych zespo- W przypadku nadmiernego luzu należy zmie- łów (tłok, pierścienie tłoka, sworzeń, korbowód rzyć wysokość pierścieni; jeśli mieści się ona wraz z pokrywą i panewkami) w kolejności cylindrów silnika. w granicach tolerancji, wymienić tłok wraz z pier- ścieniami. Starannie oczyścić wszystkie wymontowane Sprawdzić luzy w zamkach pierścieni po części silnika i powierzchnie przylegania uszcze- włożeniu ich do odpowiedniego cylindra. Jeśli lek oraz przedmuchać sprężonym powietrzem są zbyt duże, należy — nawet w przypadku kanały oleju. Ocenić ich stan techniczny i sto- nowych pierścieni — wymienić tłoki na na- pień zużycia oraz zakwalifikować je do ponow- nego użycia lub do wymiany. prawcze (nadwymiarowe) i przeszlifować cylin- dry na odpowiedni wymiar naprawczy lub wymienić kadłub silnika i tłoki wraz z pierście- SPRAWDZANIE CZĘŚCI niami. Po oczyszczeniu wszystkich części należy oce- Sprawdzanie tłoków i sworzni tłoków nić ich zużycie, stan techniczny oraz zweryfi- Sprawdzić stan powierzchni bocznej (płasz- kować ich dalszą przydatność. Niezbędne wy- cza) tłoków. Tłoki, których powierzchnia bocz- miary i dane techniczne podano w podroz- dziale 2.1. na jest zarysowana lub ma ślady zatarcia, należy wymienić (wraz ze sworzniami i pier- Sprawdzanie zespołów tłoków ścieniami). z korbowodami Zmierzyć średnicę zewnętrzną sworznia tłoka oraz otworu w piastach tłoka i obliczyć luz tego Przed sprawdzaniem tych zespołów należy usu- połączenia. Jeśli przekracza dopuszczalną war- nąć osad węglowy (nagaru) z denek tłoków, rowków pierścieni i pierścieni tłoków. tość, wymienić tłok wraz ze sworzniem i pier- Sprawdzanie korbowodów ścieniami osadczymi. Zmierzyć nominalną średnicę tłoka w sposób podany w rozdziale 2.1 (rys. 2.42) oraz średnicę Upewnić się, że śruby korbowodów są w do- skonałym stanie technicznym. wewnętrzną cylindra i określić luz tego skojarze- nia. Jeśli luz ten przekracza wartość dopuszczal- Sprawdzić, czy na powierzchni korbowodu ną, należy wymienić tłok na naprawczy (nadwy- i jego pokrywy nie ma śladów przegrzania. miarowy) i przeszlifować cylinder na wymiar Sprawdzić, czy w otworze główki korbowodu naprawczy. oraz w gnieździe panewki korbowej (w korbowo- dzie i pokrywie) nie ma rys i śladów zdzierania Sprawdzić wcisk sworznia w tulejce główki powierzchni. korbowodu. W przypadku uzyskania niewłaści- wej wartości wymienić sworzeń tłoka, tulejkę Zmierzyć średnicę wewnętrzną tulejki główki korbowodu. główki korbowodu lub cały korbowód. W razie wymiany tulejki główki korbowodu zwrócić uwa- Sprawdzić prostopadłość osi symetrii trzona gę na to, aby po zamontowaniu otwór smarowy korbowodu do osi jego otworów (główki i łba) w tulejce pokrywał się z otworem w główce oraz równoległość osi otworów w główce i łbie korbowodu. korbowodu. 149
