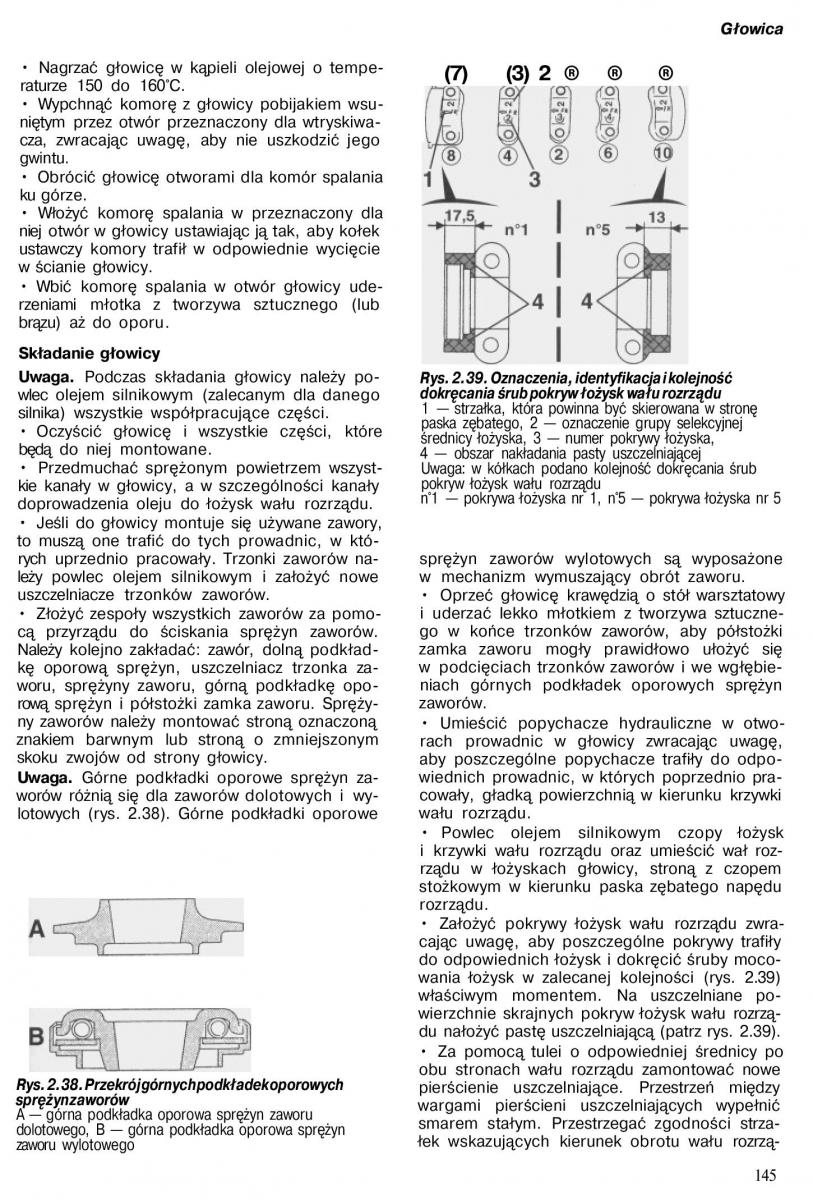

Głowica Nagrzać głowicę w kąpieli olejowej o tempe- raturze 150 do 160°C. (7) (3) 2 ® ® ® Wypchnąć komorę z głowicy pobijakiem wsu- niętym przez otwór przeznaczony dla wtryskiwa- cza, zwracając uwagę, aby nie uszkodzić jego gwintu. Obrócić głowicę otworami dla komór spalania ku górze. Włożyć komorę spalania w przeznaczony dla niej otwór w głowicy ustawiając ją tak, aby kołek ustawczy komory trafił w odpowiednie wycięcie w ścianie głowicy. Wbić komorę spalania w otwór głowicy ude- rzeniami młotka z tworzywa sztucznego (lub brązu) aż do oporu. Składanie głowicy Uwaga. Podczas składania głowicy należy po- Rys. 2.39. Oznaczenia, identyfikacja i kolejność dokręcania śrub pokryw łożysk wału rozrządu wlec olejem silnikowym (zalecanym dla danego 1 — strzałka, która powinna być skierowana w stronę silnika) wszystkie współpracujące części. paska zębatego, 2 — oznaczenie grupy selekcyjnej Oczyścić głowicę i wszystkie części, które będą do niej montowane. średnicy łożyska, 3 — numer pokrywy łożyska, 4 — obszar nakładania pasty uszczelniającej Przedmuchać sprężonym powietrzem wszyst- Uwaga: w kółkach podano kolejność dokręcania śrub pokryw łożysk wału rozrządu kie kanały w głowicy, a w szczególności kanały n°1 — pokrywa łożyska nr 1, n°5 — pokrywa łożyska nr 5 doprowadzenia oleju do łożysk wału rozrządu. Jeśli do głowicy montuje się używane zawory, to muszą one trafić do tych prowadnic, w któ- rych uprzednio pracowały. Trzonki zaworów na- sprężyn zaworów wylotowych są wyposażone leży powlec olejem silnikowym i założyć nowe w mechanizm wymuszający obrót zaworu. uszczelniacze trzonków zaworów. Oprzeć głowicę krawędzią o stół warsztatowy i uderzać lekko młotkiem z tworzywa sztuczne- Złożyć zespoły wszystkich zaworów za pomo- go w końce trzonków zaworów, aby półstożki cą przyrządu do ściskania sprężyn zaworów. zamka zaworu mogły prawidłowo ułożyć się Należy kolejno zakładać: zawór, dolną podkład- w podcięciach trzonków zaworów i we wgłębie- kę oporową sprężyn, uszczelniacz trzonka za- niach górnych podkładek oporowych sprężyn woru, sprężyny zaworu, górną podkładkę opo- zaworów. rową sprężyn i półstożki zamka zaworu. Spręży- ny zaworów należy montować stroną oznaczoną Umieścić popychacze hydrauliczne w otwo- znakiem barwnym lub stroną o zmniejszonym rach prowadnic w głowicy zwracając uwagę, skoku zwojów od strony głowicy. aby poszczególne popychacze trafiły do odpo- wiednich prowadnic, w których poprzednio pra- Uwaga. Górne podkładki oporowe sprężyn za- cowały, gładką powierzchnią w kierunku krzywki worów różnią się dla zaworów dolotowych i wy- wału rozrządu. lotowych (rys. 2.38). Górne podkładki oporowe Powlec olejem silnikowym czopy łożysk i krzywki wału rozrządu oraz umieścić wał roz- rządu w łożyskach głowicy, stroną z czopem stożkowym w kierunku paska zębatego napędu rozrządu. Założyć pokrywy łożysk wału rozrządu zwra- cając uwagę, aby poszczególne pokrywy trafiły do odpowiednich łożysk i dokręcić śruby moco- wania łożysk w zalecanej kolejności (rys. 2.39) właściwym momentem. Na uszczelniane po- wierzchnie skrajnych pokryw łożysk wału rozrzą- du nałożyć pastę uszczelniającą (patrz rys. 2.39). Za pomocą tulei o odpowiedniej średnicy po Rys. 2.38. Przekrój górnych podkładek oporowychobu stronach wału rozrządu zamontować nowe sprężyn zaworów pierścienie uszczelniające. Przestrzeń między A — górna podkładka oporowa sprężyn zaworuwargami pierścieni uszczelniających wypełnić dolotowego, B — górna podkładka oporowa sprężynsmarem stałym. Przestrzegać zgodności strza- zaworu wylotowego łek wskazujących kierunek obrotu wału rozrzą- 145
