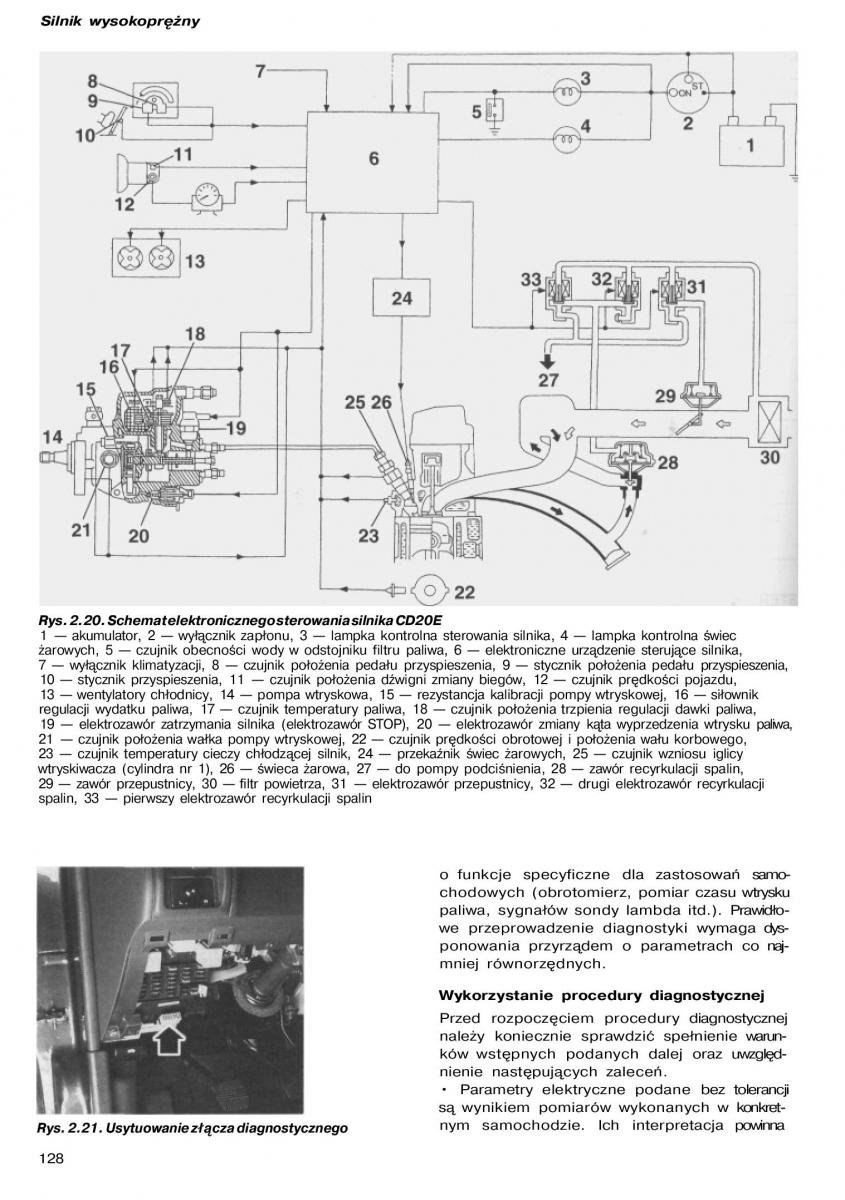

Silnik wysokoprężny Rys. 2.20. Schemat elektronicznego sterowania silnika CD20E 1 — akumulator, 2 — wyłącznik zapłonu, 3 — lampka kontrolna sterowania silnika, 4 — lampka kontrolna świec żarowych, 5 — czujnik obecności wody w odstojniku filtru paliwa, 6 — elektroniczne urządzenie sterujące silnika, 7 — wyłącznik klimatyzacji, 8 — czujnik położenia pedału przyspieszenia, 9 — stycznik położenia pedału przyspieszenia, 10 — stycznik przyspieszenia, 11 — czujnik położenia dźwigni zmiany biegów, 12 — czujnik prędkości pojazdu, 13 — wentylatory chłodnicy, 14 — pompa wtryskowa, 15 — rezystancja kalibracji pompy wtryskowej, 16 — siłownik regulacji wydatku paliwa, 17 — czujnik temperatury paliwa, 18 — czujnik położenia trzpienia regulacji dawki paliwa, 19 — elektrozawór zatrzymania silnika (elektrozawór STOP), 20 — elektrozawór zmiany kąta wyprzedzenia wtrysku paliwa, 21 — czujnik położenia wałka pompy wtryskowej, 22 — czujnik prędkości obrotowej i położenia wału korbowego, 23 — czujnik temperatury cieczy chłodzącej silnik, 24 — przekaźnik świec żarowych, 25 — czujnik wzniosu iglicy wtryskiwacza (cylindra nr 1), 26 — świeca żarowa, 27 — do pompy podciśnienia, 28 — zawór recyrkulacji spalin, 29 — zawór przepustnicy, 30 — filtr powietrza, 31 — elektrozawór przepustnicy, 32 — drugi elektrozawór recyrkulacji spalin, 33 — pierwszy elektrozawór recyrkulacji spalin o funkcje specyficzne dla zastosowań samo- chodowych (obrotomierz, pomiar czasu wtrysku paliwa, sygnałów sondy lambda itd.). Prawidło- we przeprowadzenie diagnostyki wymaga dys- ponowania przyrządem o parametrach co naj- mniej równorzędnych. Wykorzystanie procedury diagnostycznej Przed rozpoczęciem procedury diagnostycznej należy koniecznie sprawdzić spełnienie warun- ków wstępnych podanych dalej oraz uwzględ- nienie następujących zaleceń. Parametry elektryczne podane bez tolerancji są wynikiem pomiarów wykonanych w konkret- Rys. 2.21. Usytuowanie złącza diagnostycznegonym samochodzie. Ich interpretacja powinna 128
