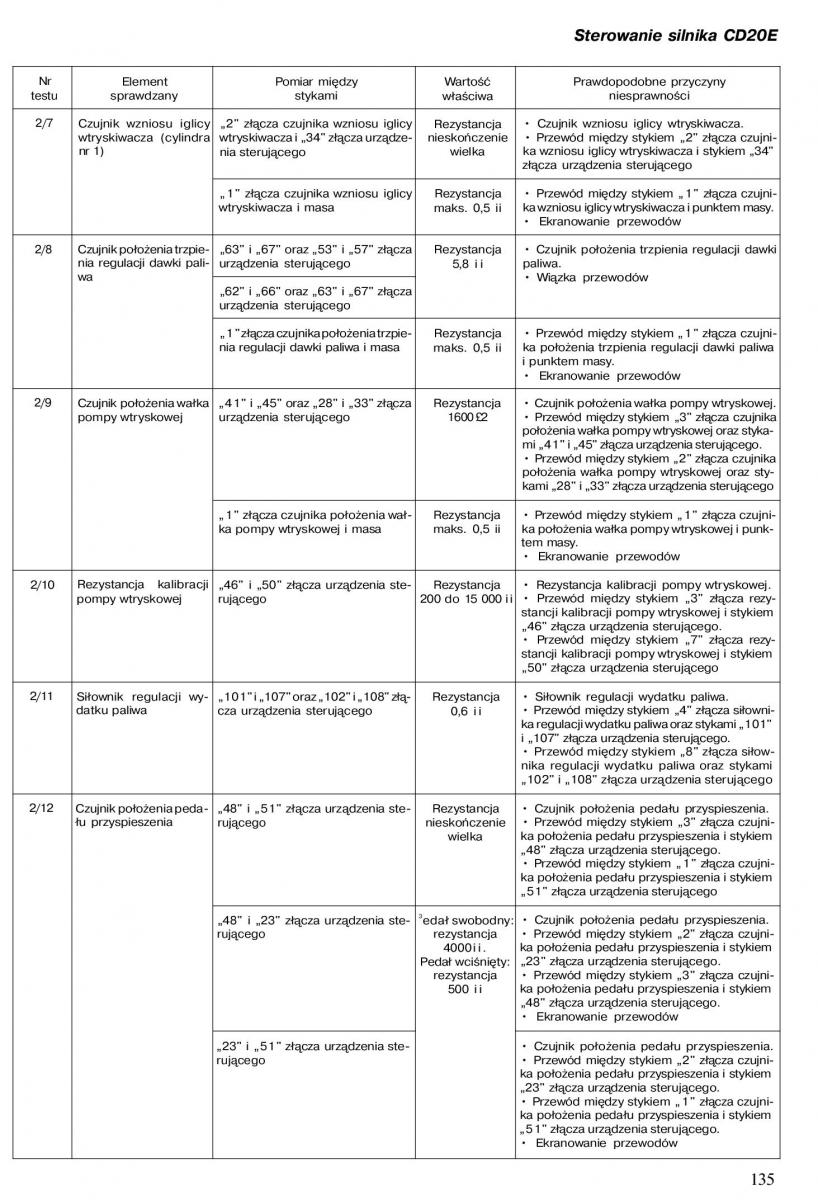

Sterowanie silnika CD20E Nr Element Pomiar między Wartość Prawdopodobne przyczyny testu sprawdzany stykami właściwa niesprawności 2/7 Czujnik wzniosu iglic„2" złączy a czujnika wzniosu iglicy • Czujnik wzniosu iglicy wtryskiwacza. Rezystancja wtryskiwacza (cylindra • Przewód między stykiem „2" złącza czujni- wtryskiwacza i „34" złącza urządze- nieskończenie nr 1) nia sterującego wielka ka wzniosu iglicy wtryskiwacza i stykiem „34" złącza urządzenia sterującego „1" złącza czujnika wzniosu iglicRezystancjy a • Przewód między stykiem „1" złącza czujni- wtryskiwacza i masa maks. 0,5 ii ka wzniosu iglicy wtryskiwacza i punktem masy. • Ekranowanie przewodów 2/8 Czujnik położenia trzpie- „63" i „67" oraz „53" i „57" złącza Rezystancja • Czujnik położenia trzpienia regulacji dawki nia regulacji dawki pali- urządzenia sterującego 5,8 ii paliwa. wa • Wiązka przewodów „62" i „66" oraz „63" i „67" złącza urządzenia sterującego „1" złącza czujnika położenia trzpie- Rezystancja • Przewód między stykiem „1" złącza czujni- nia regulacji dawki paliwa i masa maks. 0,5 ii ka położenia trzpienia regulacji dawki paliwa i punktem masy. • Ekranowanie przewodów 2/9 Czujnik położenia wałka „41" i „45" oraz „28" i „33" złącza Rezystancja • Czujnik położenia wałka pompy wtryskowej. pompy wtryskowej urządzenia sterującego 1600 £2 • Przewód między stykiem „3" złącza czujnika położenia wałka pompy wtryskowej oraz styka- mi „41" i „45" złącza urządzenia sterującego. • Przewód między stykiem „2" złącza czujnika położenia wałka pompy wtryskowej oraz sty- kami „28" i „33" złącza urządzenia sterującego „1" złącza czujnika położenia wał- Rezystancja • Przewód między stykiem „1" złącza czujni- ka pompy wtryskowej i masa maks. 0,5 ii ka położenia wałka pompy wtryskowej i punk- tem masy. • Ekranowanie przewodów Rezystancja kalibracji 2/10 „46" i „50" złącza urządzenia ste- • Rezystancja kalibracji pompy wtryskowej. Rezystancja pompy wtryskowej rującego 200 do 15 000 ii • Przewód między stykiem „3" złącza rezy- stancji kalibracji pompy wtryskowej i stykiem „46" złącza urządzenia sterującego. • Przewód między stykiem „7" złącza rezy- stancji kalibracji pompy wtryskowej i stykiem „50" złącza urządzenia sterującego 2/11 Siłownik regulacj„101i wy" i „107- " oraz „102" i „108" złą- Rezystancja • Siłownik regulacji wydatku paliwa. datku paliwa cza urządzenia sterującego 0,6 ii • Przewód między stykiem „4" złącza siłowni- ka regulacji wydatku paliwa oraz stykami „101" i „107" złącza urządzenia sterującego. • Przewód między stykiem „8" złącza siłow- nika regulacji wydatku paliwa oraz stykami „102" i „108" złącza urządzenia sterującego 2/12 Czujnik położenia peda- „48" i „51" złącza urządzenia ste- • Czujnik położenia pedału przyspieszenia. Rezystancja łu przyspieszenia rującego nieskończenie • Przewód między stykiem „3" złącza czujni- wielka ka położenia pedału przyspieszenia i stykiem „48" złącza urządzenia sterującego. • Przewód między stykiem „1" złącza czujni- ka położenia pedału przyspieszenia i stykiem „51" złącza urządzenia sterującego 3 • Czujnik położenia pedału przyspieszenia. „48" i „23" złącza urządzenia steeda- ł swobodny: rującego rezystancja • Przewód między stykiem „2" złącza czujni- 4000 ii. ka położenia pedału przyspieszenia i stykiem Pedał wciśnięty: „23" złącza urządzenia sterującego. rezystancja • Przewód między stykiem „3" złącza czujni- 500 ii ka położenia pedału przyspieszenia i stykiem „48" złącza urządzenia sterującego. • Ekranowanie przewodów „23" i „51" złącza urządzenia ste- • Czujnik położenia pedału przyspieszenia. rującego • Przewód między stykiem „2" złącza czujni- ka położenia pedału przyspieszenia i stykiem „23" złącza urządzenia sterującego. • Przewód między stykiem „1" złącza czujni- ka położenia pedału przyspieszenia i stykiem „51" złącza urządzenia sterującego. • Ekranowanie przewodów 135
