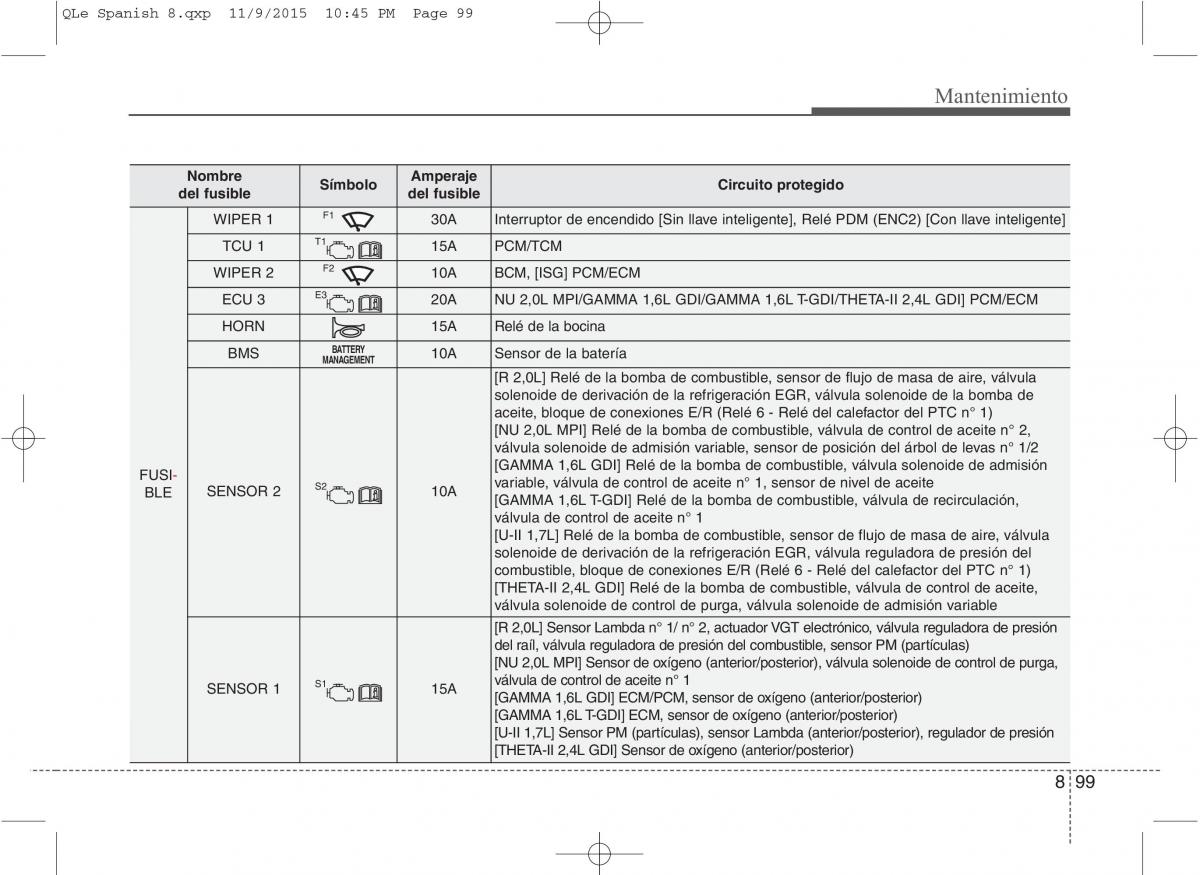

QLe Spanish 8.qxp 11/9/2015 10:45 PM Page 99
Mantenimiento
Nombre Símbolo Amperaje Circuito protegido
del fusible del fusible
WIPER 1 F1 30A Interruptor de encendido [Sin llave inteligente], Relé PDM (ENC2) [Con llave inteligente]
TCU 1 T1 15A PCM/TCM
WIPER 2 F2 10A BCM, [ISG] PCM/ECM
ECU 3 E3 20A NU 2,0L MPI/GAMMA 1,6L GDI/GAMMA 1,6L T-GDI/THETA-II 2,4L GDI] PCM/ECM
HORN 15A Relé de la bocina
BMS BATTERY 10A Sensor de la batería
MANAGEMENT
[R 2,0L] Relé de la bomba de combustible, sensor de flujo de masa de aire, válvula
solenoide de derivación de la refrigeración EGR, válvula solenoide de la bomba de
aceite, bloque de conexiones E/R (Relé 6 - Relé del calefactor del PTC n° 1)
[NU 2,0L MPI] Relé de la bomba de combustible, válvula de control de aceite n° 2,
válvula solenoide de admisión variable, sensor de posición del árbol de levas n° 1/2
FUSI- [GAMMA 1,6L GDI] Relé de la bomba de combustible, válvula solenoide de admisión
BLE SENSOR 2 S2 10A variable, válvula de control de aceite n° 1, sensor de nivel de aceite
[GAMMA 1,6L T-GDI] Relé de la bomba de combustible, válvula de recirculación,
válvula de control de aceite n° 1
[U-II 1,7L] Relé de la bomba de combustible, sensor de flujo de masa de aire, válvula
solenoide de derivación de la refrigeración EGR, válvula reguladora de presión del
combustible, bloque de conexiones E/R (Relé 6 - Relé del calefactor del PTC n° 1)
[THETA-II 2,4L GDI] Relé de la bomba de combustible, válvula de control de aceite,
válvula solenoide de control de purga, válvula solenoide de admisión variable
VGT electrónico[R 2,0L] Sensor Lambda n° 1/ n° 2, actuador , válvula reguladora de presión
del raíl, válvula reguladora de presión del combustible, sensor PM (partículas)
[NU 2,0L MPI] Sensor de oxígeno (anterior/posterior), válvula solenoide de control de purga,
SENSOR 1 S1 15A válvula de control de aceite n° 1
[GAMMA 1,6L GDI] ECM/PCM, sensor de oxígeno (anterior/posterior)
[GAMMA 1,6L T-GDI] ECM, sensor de oxígeno (anterior/posterior)
[U-II 1,7L] Sensor PM (partículas), sensor Lambda (anterior/posterior), regulador de presión
[THETA-II 2,4L GDI] Sensor de oxígeno (anterior/posterior)
899
