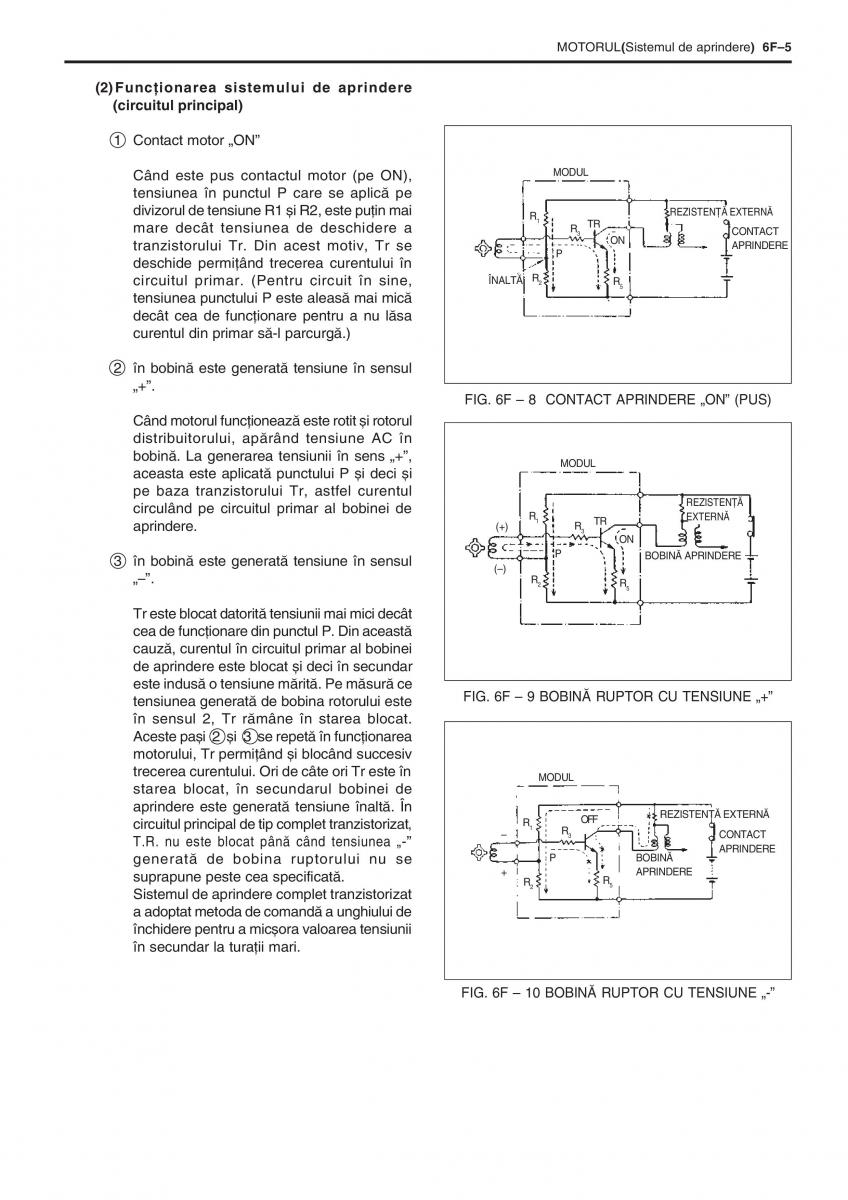

MOTORUL (Sistemul de aprindere ) 6F5 (2)Funcþionarea sistemului de aprindere (circuitul principal) 1 Contact motor ON" MODUL Când este pus contactul motor (pe ON), tensiunea în punctul P care se aplicã pe divizorul de tensiune R1 ºi R2, este puþin mai R REZISTENÞÃ EXTERNÃ 1 R TR mare decât tensiunea de deschidere a 3 ON CONTACT APRINDERE tranzistorului Tr. Din acest motiv, Tr se P deschide permiþând trecerea curentului în ÎNALTÃ R 2 R circuitul primar. (Pentru circuit în sine, 5 tensiunea punctului P este aleasã mai micã decât cea de funcþionare pentru a nu lãsa curentul din primar sã-l parcurgã.) 2 în bobinã este generatã tensiune în sensul +. FIG. 6F 8 CONTACT APRINDERE ON" (PUS) Când motorul funcþioneazã este rotit ºi rotorul distribuitorului, apãrând tensiune AC în bobinã. La generarea tensiunii în sens +", MODUL aceasta este aplicatã punctului P ºi deci ºi pe baza tranzistorului Tr, astfel curentul circulând pe circuitul primar al bobinei de REZISTENÞÃ R EXTERNÃ aprindere. (+) 1 R TR 3 ON 3 în bobinã este generatã tensiune în sensul P BOBINÃ APRINDERE ". () R 2 R5 Tr este blocat datoritã tensiunii mai mici decât cea de funcþionare din punctul P. Din aceastã cauzã, curentul în circuitul primar al bobinei de aprindere este blocat ºi deci în secundar este indusã o tensiune mãritã. Pe mãsurã ce tensiunea generatã de bobina rotorului este FIG. 6F 9 BOBINÃ RUPTOR CU TENSIUNE +" în sensul 2, Tr rãmâne în starea blocat. Aceste paºi 2 ºi 3 se repetã în funcþionarea motorului, Tr permiþând ºi blocând succesiv trecerea curentului. Ori de câte ori Tr este în MODUL starea blocat, în secundarul bobinei de aprindere este generatã tensiune înaltã. În REZISTENÞÃ EXTERNÃ circuitul principal de tip complet tranzistorizat , R OFF 1 R 3 CONTACT T.R. nu este blocat pânã când tensiunea -" P BOBINÃ APRINDERE generatã de bobina ruptorului nu se suprapune peste cea specificatã. + R APRINDERE R 5 Sistemul de aprindere complet tranzistorizat 2 a adoptat metoda de comandã a unghiului de închidere pentru a micºora valoarea tensiunii în secundar la turaþii mari. FIG. 6F 10 BOBINÃ RUPTOR CU TENSIUNE -"
