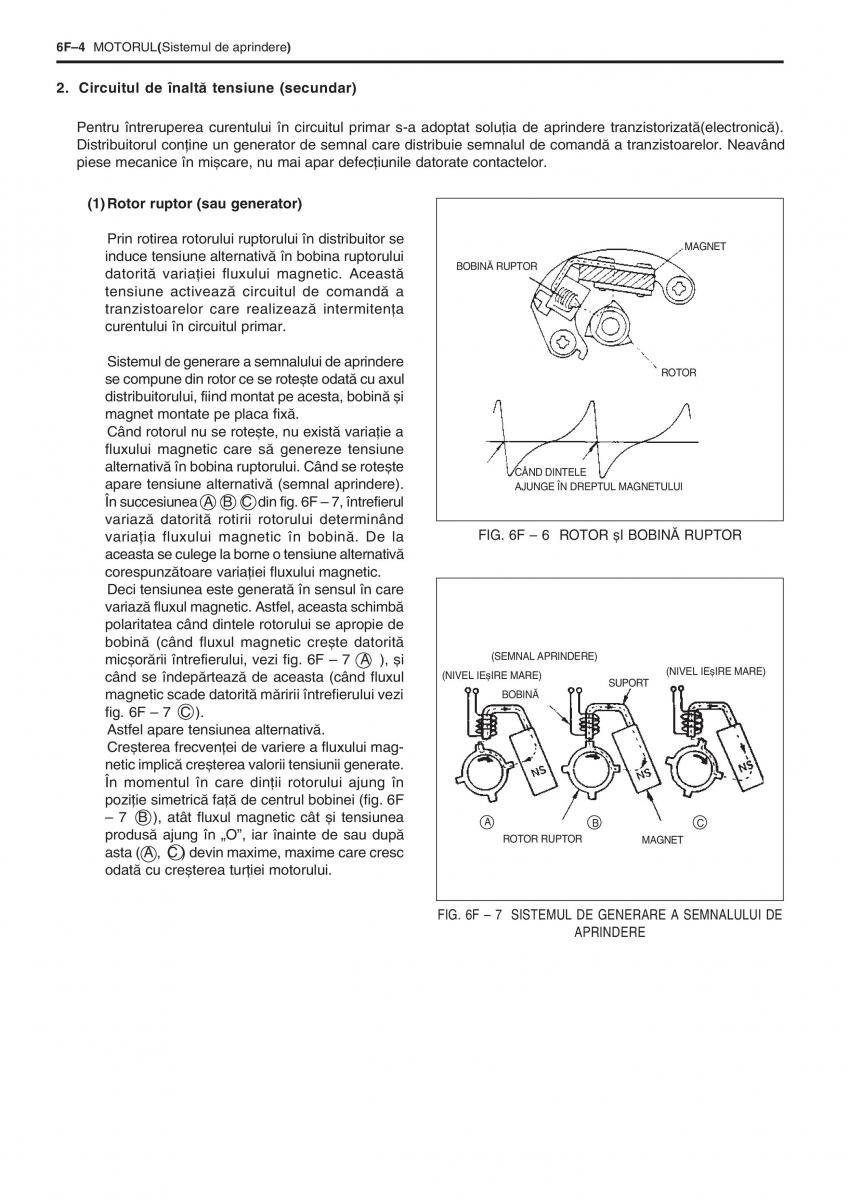

6F4 MOTORUL (Sistemul de aprindere) 2. Circuitul de înaltã tensiune (secundar) Pentru întreruperea curentului în circuitul primar s-a adoptat soluþia de aprindere tranzistorizatã(electronicã). Distribuitorul conþine un generator de semnal care distribuie semnalul de comandã a tranzistoarelor. Neavând piese mecanice în miºcare, nu mai apar defecþiunile datorate contactelor. (1)Rotor ruptor (sau generator) Prin rotirea rotorului ruptorului în distribuitor se MAGNET induce tensiune alternativã în bobina ruptoruluiBOBINÃ RUPTOR datoritã variaþiei fluxului magnetic. Aceastã tensiune activeazã circuitul de comandã a tranzistoarelor care realizeazã intermitenþa curentului în circuitul primar. Sistemul de generare a semnalului de aprindere se compune din rotor ce se roteºte odatã cu axul ROTOR distribuitorului, fiind montat pe acesta, bobinã ºi magnet montate pe placa fixã. Când rotorul nu se roteºte, nu existã variaþie a fluxului magnetic care sã genereze tensiune alternativã în bobina ruptorului. Când se roteºte CÂND DINTELE apare tensiune alternativã (semnal aprindere). AJUNGE ÎN DREPTUL MAGNETULUI În succesiunea A B C din fig. 6F 7, întrefierul variazã datoritã rotirii rotorului determinând FIG. 6F 6 ROTOR ºI BOBINÃ RUPTOR variaþia fluxului magnetic în bobinã. De la aceasta se culege la borne o tensiune alternativã corespunzãtoare variaþiei fluxului magnetic. Deci tensiunea este generatã în sensul în care variazã fluxul magnetic. Astfel, aceasta schimbã polaritatea când dintele rotorului se apropie de bobinã (când fluxul magnetic creºte datoritã micºorãrii întrefierului, vezi fig. 6F 7 A ), ºi (SEMNAL APRINDERE) (NIVEL IEºIRE MARE) (NIVEL IEºIRE MARE) când se îndepãrteazã de aceasta (când fluxul SUPORT magnetic scade datoritã mãririi întrefierului veziBOBINÃ fig. 6F 7 C ). Astfel apare tensiunea alternativã. Creºterea frecvenþei de variere a fluxului mag- netic implicã creºterea valorii tensiunii generate. În momentul în care dinþii rotorului ajung în poziþie simetricã faþã de centrul bobinei (fig. 6F 7 B ), atât fluxul magnetic cât ºi tensiunea A B C produsã ajung în O", iar înainte de sau dupã ROTOR RUPTOR MAGNET asta ( A , C ) devin maxime, maxime care cresc odatã cu creºterea turþiei motorului. FIG. 6F 7 SISTEMUL DE GENERARE A SEMNALULUI DE APRINDERE
