owners manual Daewoo Tico

owners manual Daewoo Tico - year of production: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 - Daewoo Tico service book ksiazka serwisowa IT

Document: pdf (6.47 MB) 343 pages

all ratings: 0 average rating: 5

text version of content this owner's manual page from owners manual to the vehicle Daewoo Tico, year of production 1991 - 2001:

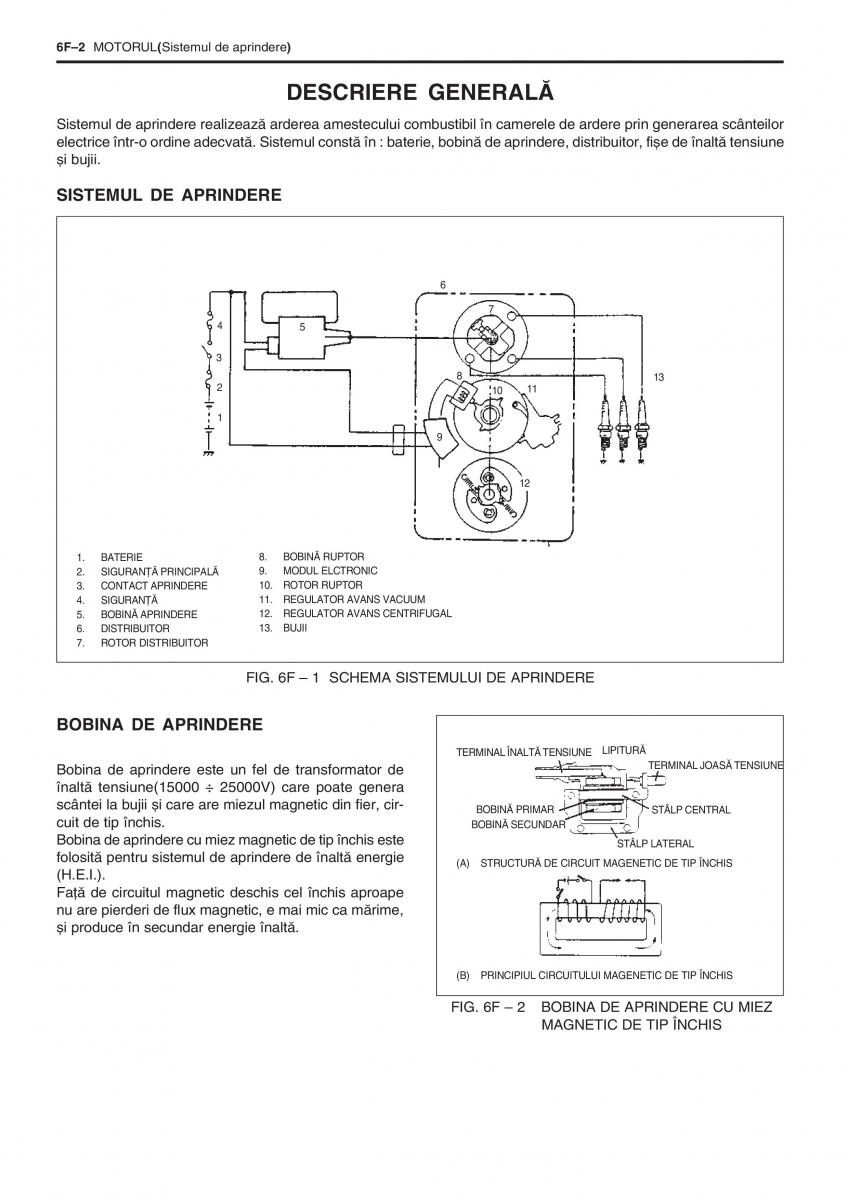

6F2 MOTORUL (Sistemul de aprindere) DESCRIERE GENERALÃ Sistemul de aprindere realizeazã arderea amestecului combustibil în camerele de ardere prin generarea scânteilor electrice într-o ordine adecvatã. Sistemul constã în : baterie, bobinã de aprindere, distribuitor, fiºe de înaltã tensiune ºi bujii. SISTEMUL DE APRINDERE 6 7 4 5 3 8 13 2 10 11 1 9 12 1.BATERIE 8.BOBINÃ RUPTOR 2.SIGURANÞÃ PRINCIPALÃ9.MODUL ELCTRONIC 3.CONTACT APRINDERE 10.ROTOR RUPTOR 4.SIGURANÞÃ 11.REGULATOR AVANS VACUUM 5.BOBINÃ APRINDERE 12.REGULATOR AVANS CENTRIFUGAL 6.DISTRIBUITOR 13.BUJII 7.ROTOR DISTRIBUITOR FIG. 6F 1 SCHEMA SISTEMULUI DE APRINDERE BOBINA DE APRINDERE TERMINAL ÎNALTÃ TENSIUNELIPITURÃ TERMINAL JOASÃ TENSIUNE Bobina de aprindere este un fel de transformator de înaltã tensiune(15000 ÷ 25000V) care poate genera scântei la bujii ºi care are miezul magnetic din fier, cir-BOBINÃ PRIMARSTÂLP CENTRAL cuit de tip închis. BOBINÃ SECUNDAR Bobina de aprindere cu miez magnetic de tip închis este STÂLP LATERAL folositã pentru sistemul de aprindere de înaltã energie(A)STRUCTURÃ DE CIRCUIT MAGENETIC DE TIP ÎNCHIS (H.E.I.). Faþã de circuitul magnetic deschis cel închis aproape nu are pierderi de flux magnetic, e mai mic ca mãrime, ºi produce în secundar energie înaltã. (B)PRINCIPIUL CIRCUITULUI MAGENETIC DE TIP ÎNCHIS FIG. 6F 2BOBINA DE APRINDERE CU MIEZ MAGNETIC DE TIP ÎNCHIS
