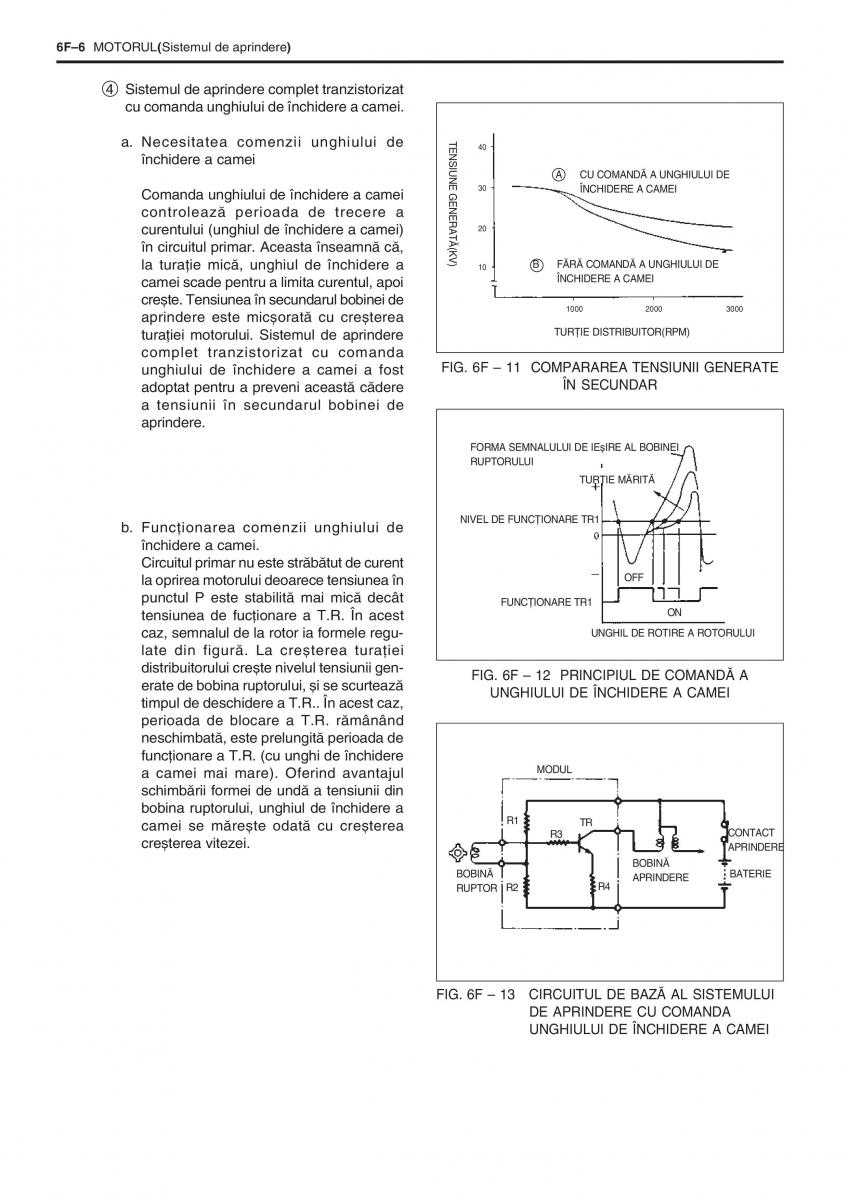

6F6 MOTORUL (Sistemul de aprindere) 4 Sistemul de aprindere complet tranzistorizat cu comanda unghiului de închidere a camei. TENSIUNE GENERATÃ(KV) a. Necesitatea comenzii unghiului de 40 închidere a camei A CU COMANDÃ A UNGHIULUI DE Comanda unghiului de închidere a camei 30 ÎNCHIDERE A CAMEI controleazã perioada de trecere a curentului (unghiul de închidere a camei) 20 în circuitul primar. Aceasta înseamnã cã, B FÃRÃ COMANDÃ A UNGHIULUI DE la turaþie micã, unghiul de închidere a 10 camei scade pentru a limita curentul, apoi ÎNCHIDERE A CAMEI creºte. Tensiunea în secundarul bobinei de 1000 2000 3000 aprindere este micºoratã cu creºterea turaþiei motorului. Sistemul de aprindere TURÞIE DISTRIBUITOR(RPM) complet tranzistorizat cu comanda FIG. 6F 11 COMPARAREA TENSIUNII GENERATE unghiului de închidere a camei a fost adoptat pentru a preveni aceastã cãdere ÎN SECUNDAR a tensiunii în secundarul bobinei de aprindere. FORMA SEMNALULUI DE IEºIRE AL BOBINEI RUPTORULUI TURÞIE MÃRITÃ NIVEL DE FUNCÞIONARE TR1 b. Funcþionarea comenzii unghiului de închidere a camei. Circuitul primar nu este strãbãtut de curent la oprirea motorului deoarece tensiunea în OFF punctul P este stabilitã mai micã decât FUNCÞIONARE TR1 tensiunea de fucþionare a T.R. În acest ON caz, semnalul de la rotor ia formele regu- UNGHIL DE ROTIRE A ROTORULUI late din figurã. La creºterea turaþiei distribuitorului creºte nivelul tensiunii gen- FIG. 6F 12 PRINCIPIUL DE COMANDÃ A erate de bobina ruptorului, ºi se scurteazã UNGHIULUI DE ÎNCHIDERE A CAMEI timpul de deschidere a T.R În acest caz, perioada de blocare a T.R. rãmânând neschimbatã, este prelungitã perioada de funcþionare a T.R. (cu unghi de închidere MODUL a camei mai mare). Oferind avantajul schimbãrii formei de undã a tensiunii din bobina ruptorului, unghiul de închidere a R1 TR camei se mãreºte odatã cu creºterea creºterea vitezei. R3 CONTACT APRINDERE BOBINÃ BOBINÃ APRINDERE BATERIE RUPTOR R2 R4 FIG. 6F 13 CIRCUITUL DE BAZÃ AL SISTEMULUI DE APRINDERE CU COMANDA UNGHIULUI DE ÎNCHIDERE A CAMEI
