Silnik wysokoprężny

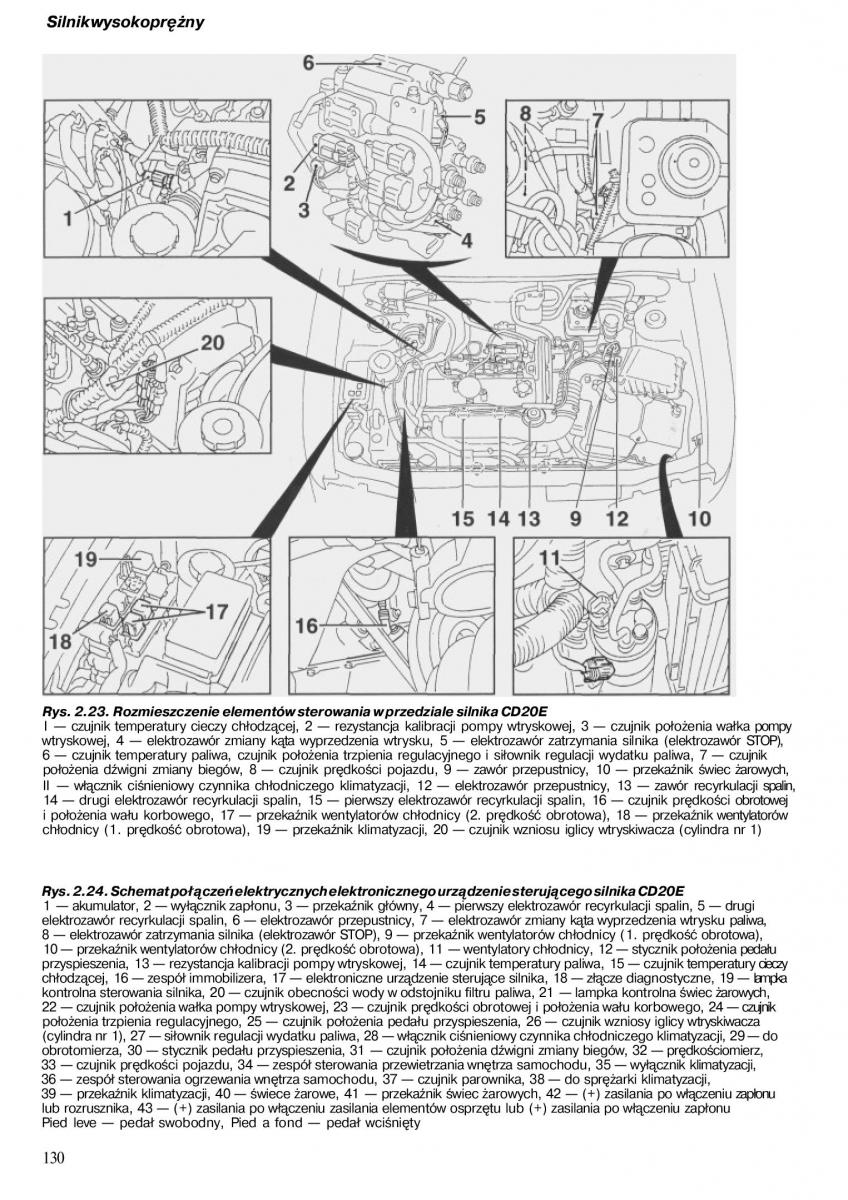

Rys. 2.23. Rozmieszczenie elementów sterowania w przedziale silnika CD20E
I — czujnik temperatury cieczy chłodzącej, 2 — rezystancja kalibracji pompy wtryskowej, 3 — czujnik położenia wałka pompy
wtryskowej, 4 — elektrozawór zmiany kąta wyprzedzenia wtrysku, 5 — elektrozawór zatrzymania silnika (elektrozawór STOP),
6 — czujnik temperatury paliwa, czujnik położenia trzpienia regulacyjnego i siłownik regulacji wydatku paliwa, 7 — czujnik
położenia dźwigni zmiany biegów, 8 — czujnik prędkości pojazdu, 9 — zawór przepustnicy, 10 — przekaźnik świec żarowych,
II — włącznik ciśnieniowy czynnika chłodniczego klimatyzacji, 12 — elektrozawór przepustnicy, 13 — zawór recyrkulacji spalin,
14 — drugi elektrozawór recyrkulacji spalin, 15 — pierwszy elektrozawór recyrkulacji spalin, 16 — czujnik prędkości obrotowej
i położenia wału korbowego, 17 — przekaźnik wentylatorów chłodnicy (2. prędkość obrotowa), 18 — przekaźnik wentylatorów
chłodnicy (1. prędkość obrotowa), 19 — przekaźnik klimatyzacji, 20 — czujnik wzniosu iglicy wtryskiwacza (cylindra nr 1)
Rys. 2.24. Schemat połączeń elektrycznych elektronicznego urządzenie sterującego silnika CD20E
1 — akumulator, 2 — wyłącznik zapłonu, 3 — przekaźnik główny, 4 — pierwszy elektrozawór recyrkulacji spalin, 5 — drugi
elektrozawór recyrkulacji spalin, 6 — elektrozawór przepustnicy, 7 — elektrozawór zmiany kąta wyprzedzenia wtrysku paliwa,
8 — elektrozawór zatrzymania silnika (elektrozawór STOP), 9 — przekaźnik wentylatorów chłodnicy (1. prędkość obrotowa),
10 — przekaźnik wentylatorów chłodnicy (2. prędkość obrotowa), 11 — wentylatory chłodnicy, 12 — stycznik położenia pedału
przyspieszenia, 13 — rezystancja kalibracji pompy wtryskowej, 14 — czujnik temperatury paliwa, 15 — czujnik temperatury cieczy
chłodzącej, 16 — zespół immobilizera, 17 — elektroniczne urządzenie sterujące silnika, 18 — złącze diagnostyczne, 19 — lampka
kontrolna sterowania silnika, 20 — czujnik obecności wody w odstojniku filtru paliwa, 21 — lampka kontrolna świec żarowych,
22 — czujnik położenia wałka pompy wtryskowej, 23 — czujnik prędkości obrotowej i położenia wału korbowego, 24 — czujnik
położenia trzpienia regulacyjnego, 25 — czujnik położenia pedału przyspieszenia, 26 — czujnik wzniosy iglicy wtryskiwacza
(cylindra nr 1), 27 — siłownik regulacji wydatku paliwa, 28 — włącznik ciśnieniowy czynnika chłodniczego klimatyzacji, 29 — do
obrotomierza, 30 — stycznik pedału przyspieszenia, 31 — czujnik położenia dźwigni zmiany biegów, 32 — prędkościomierz,
33 — czujnik prędkości pojazdu, 34 — zespół sterowania przewietrzania wnętrza samochodu, 35 — wyłącznik klimatyzacji,
36 — zespół sterowania ogrzewania wnętrza samochodu, 37 — czujnik parownika, 38 — do sprężarki klimatyzacji,
39 — przekaźnik klimatyzacji, 40 — świece żarowe, 41 — przekaźnik świec żarowych, 42 — (+) zasilania po włączeniu zapłonu
lub rozrusznika, 43 — (+) zasilania po włączeniu zasilania elementów osprzętu lub (+) zasilania po włączeniu zapłonu
Pied leve — pedał swobodny, Pied a fond — pedał wciśnięty
130
