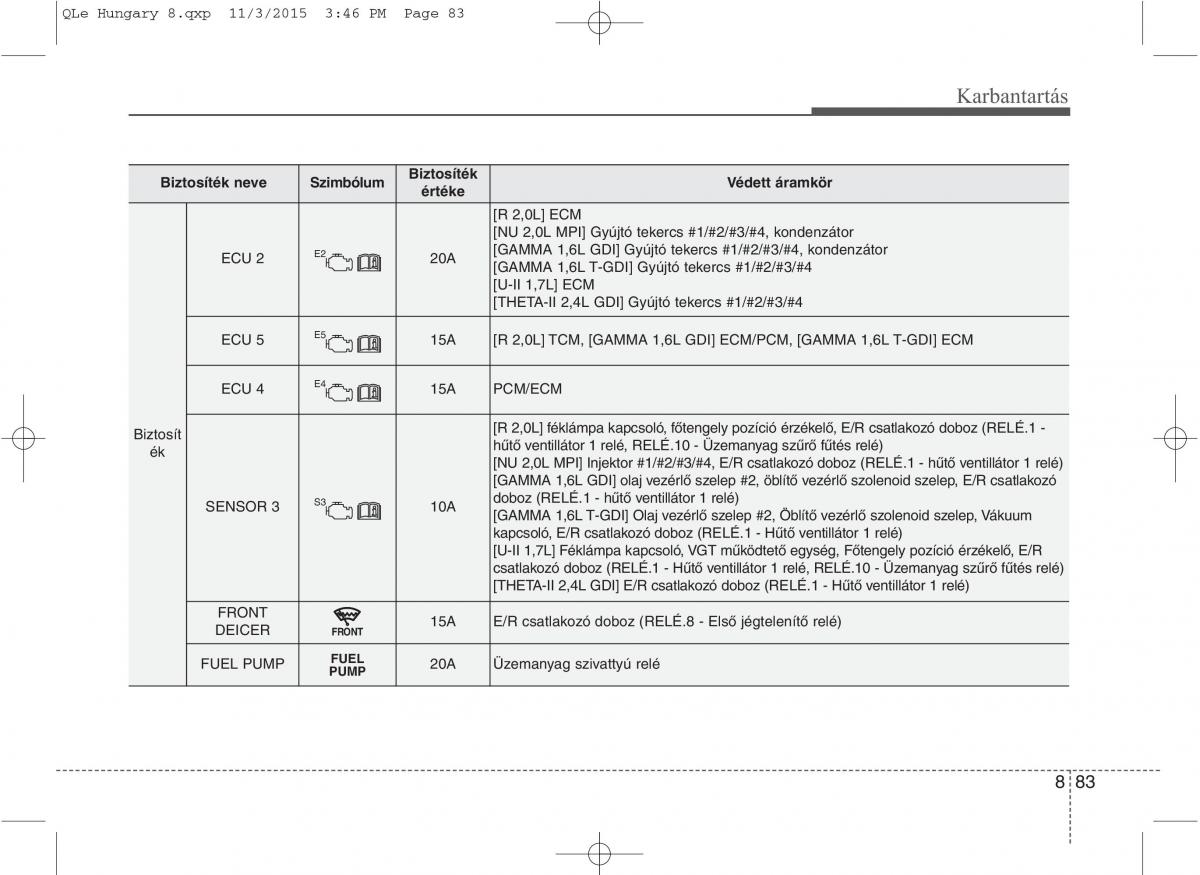

QLe Hungary 8.qxp 11/3/2015 3:46 PM Page 83
Karbantartás
Biztosíték neve Szimbólum Biztosíték Védett áramkör
értéke
[R 2,0L] ECM
[NU 2,0L MPI] Gyújtó tekercs #1/#2/#3/#4, kondenzátor
ECU 2 E2 20A [GAMMA 1,6L GDI] Gyújtó tekercs #1/#2/#3/#4, kondenzátor
[GAMMA 1,6L T-GDI] Gyújtó tekercs #1/#2/#3/#4
[U-II 1,7L] ECM
[THETA-II 2,4L GDI] Gyújtó tekercs #1/#2/#3/#4
ECU 5 E5 15A [R 2,0L] TCM, [GAMMA 1,6L GDI] ECM/PCM, [GAMMA 1,6L T-GDI] ECM
ECU 4 E4 15A PCM/ECM
Biztosít [R 2,0L] féklámpa kapcsoló, főtengely pozíció érzékelő, E/R csatlakozó doboz (RELÉ.1 -
ék hűtő ventillátor 1 relé, RELÉ.10 - Üzemanyag szűrő fűtés relé)
[NU 2,0L MPI] Injektor #1/#2/#3/#4, E/R csatlakozó doboz (RELÉ.1 - hűtő ventillátor 1 relé)
[GAMMA 1,6L GDI] olaj vezérlő szelep #2, öblítő vezérlő szolenoid szelep, E/R csatlakozó
SENSOR 3 S3 10A doboz ( RELÉ.1 - hűtő ventillátor 1 relé)
[GAMMA 1,6L T-GDI] Olaj vezérlő szelep #2, Öblítő vezérlő szolenoid szelep, Vákuum
kapcsoló, E/R csatlakozó doboz (RELÉ.1 - Hűtő ventillátor 1 relé)
[U-II 1,7L] Féklámpa kapcsoló, VGT működtető egység, Főtengely pozíció érzékelő, E/R
csatlakozó doboz (RELÉ.1 - Hűtő ventillátor 1 relé, RELÉ.10 - Üzemanyag szűrő fűtés relé)
[THETA-II 2,4L GDI] E/R csatlakozó doboz (RELÉ.1 - Hűtő ventillátor 1 relé)
FRONT 15A E/R csatlakozó doboz (RELÉ.8 - Első jégtelenítő relé)
DEICER FRONT
FUEL PUMP FUEL 20A Üzemanyag szivattyú relé
PUMP
883
