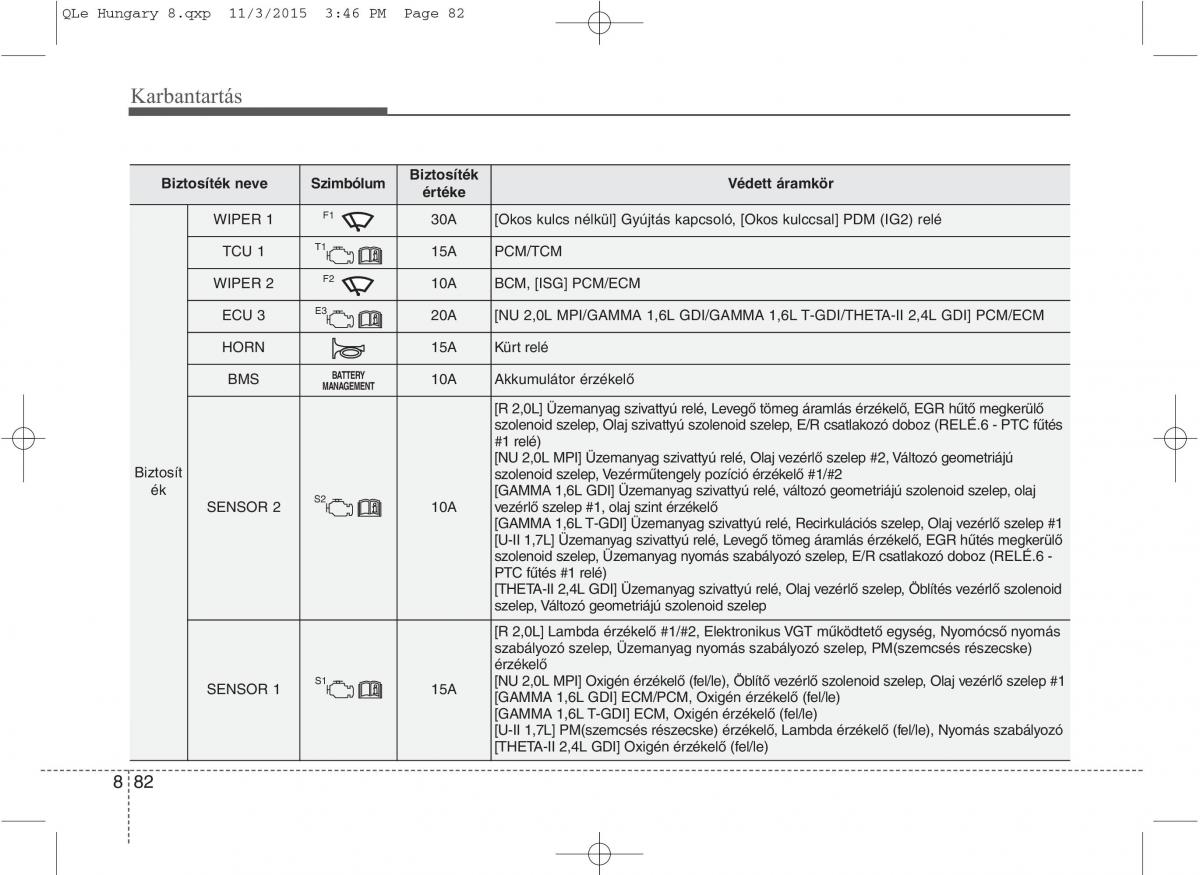

QLe Hungary 8.qxp 11/3/2015 3:46 PM Page 82
Karbantartás
Biztosíték neve Szimbólum Biztosíték Védett áramkör
értéke
WIPER 1 F1 30A [Okos kulcs nélkül] Gyújtás kapcsoló, [Okos kulccsal] PDM (IG2) relé
TCU 1 T1 15A PCM/TCM
WIPER 2 F2 10A BCM, [ISG] PCM/ECM
ECU 3 E3 20A [NU 2,0L MPI/GAMMA 1,6L GDI/GAMMA 1,6L T-GDI/THETA-II 2,4L GDI] PCM/ECM
HORN 15A Kürt relé
BMS BATTERY 10A Akkumulátor érzékelő
MANAGEMENT
[R 2,0L] Üzemanyag szivattyú relé, Levegő tömeg áramlás érzékelő, EGR hűtő megkerülő
szolenoid szelep, Olaj szivattyú szolenoid szelep, E/R csatlakozó doboz (RELÉ.6 - PTC fűtés
#1 relé)
[NU 2,0L MPI] Üzemanyag szivattyú relé, Olaj vezérlő szelep #2, Változó geometriájú
Biztosít szolenoid szelep, Vezérműtengely pozíció érzékelő #1/#2
ék [GAMMA 1,6L GDI] Üzemanyag szivattyú relé, változó geometriájú szolenoid szelep, olaj
SENSOR 2 S2 10A vezérlő szelep #1, olaj szint érzékelő
[GAMMA 1,6L T-GDI] Üzemanyag szivattyú relé, Recirkulációs szelep, Olaj vezérlő szelep #1
[U-II 1,7L] Üzemanyag szivattyú relé, Levegő tömeg áramlás érzékelő, EGR hűtés megkerülő
szolenoid szelep, Üzemanyag nyomás szabályozó szelep, E/R csatlakozó doboz (RELÉ.6 -
PTC fűtés #1 relé)
[THETA-II 2,4L GDI] Üzemanyag szivattyú relé, Olaj vezérlő szelep, Öblítés vezérlő szolenoid
szelep, Változó geometriájú szolenoid szelep
[R 2,0L] Lambda érzékelő #1/#2, Elektronikus VGT működtető egység, Nyomócső nyomás
szabályozó szelep, Üzemanyag nyomás szabályozó szelep, PM(szemcsés részecske)
érzékelő
SENSOR 1 S1 15A [NU 2,0L MPI] Oxigén érzékelő (fel/le), Öblítő vezérlő szolenoid szelep, Olaj vezérlő szelep #1
[GAMMA 1,6L GDI] ECM/PCM, Oxigén érzékelő (fel/le)
[GAMMA 1,6L T-GDI] ECM, Oxigén érzékelő (fel/le)
[U-II 1,7L] PM(szemcsés részecske) érzékelő, Lambda érzékelő (fel/le), Nyomás szabályozó
[THETA-II 2,4L GDI] Oxigén érzékelő (fel/le)
8 82
