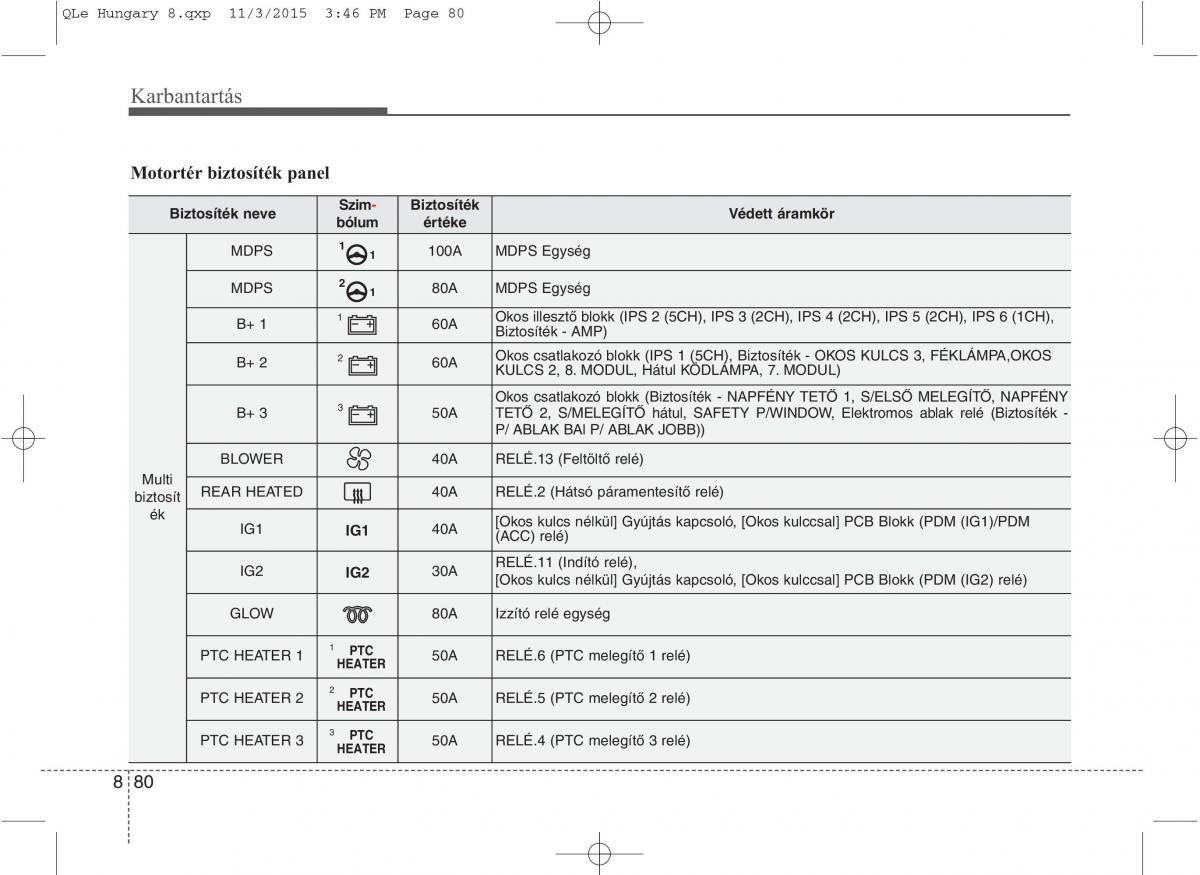

QLe Hungary 8.qxp 11/3/2015 3:46 PM Page 80
Karbantartás
Motortér biztosíték panel
Biztosíték neve Szim- Biztosíték Védett áramkör
bólum értéke
MDPS 1 100A MDPS Egység
1
MDPS 2 80A MDPS Egység
1
B+ 1 1 60A Okos illesztő blokk (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH),
Biztosíték - AMP)
B+ 2 2 60A Okos csatlakozó blokk (IPS 1 (5CH), Biztosíték - OKOS KULCS 3, FÉKLÁMPA,OKOS
KULCS 2, 8.MODUL, Hátul KÖDLÁMPA, 7.MODUL)
Okos csatlakozó blokk (Biztosíték - NAPFÉNY TETŐ 1, S/ELSŐ MELEGÍTŐ, NAPFÉNY
B+ 3 3 50A TETŐ 2, S/MELEGÍTŐ hátul, SAFETY P/WINDOW, Elektromos ablak relé (Biztosíték -
P/ ABLAK BAl P/ ABLAK JOBB))
BLOWER 40A RELÉ.13 (Feltöltő relé)
Multi
biztosít REAR HEATED 40A RELÉ.2 (Hátsó páramentesítő relé)
ék [Okos kulcs nélkül] Gyújtás kapcsoló, [Okos kulccsal] PCB Blokk (PDM (IG1)/PDM
IG1 IG1 40A (ACC) relé)
IG2 30A RELÉ.11 (Indító relé),
IG2 [Okos kulcs nélkül] Gyújtás kapcsoló, [Okos kulccsal] PCB Blokk (PDM (IG2) relé)
GLOW 80A Izzító relé egység
PTC HEATER 1 1 PTC 50A RELÉ.6 (PTC melegítő 1 relé)
HEATER
PTC HEATER 2 2 PTC 50A RELÉ.5 (PTC melegítő 2 relé)
HEATER
PTC HEATER 3 3 PTC 50A RELÉ.4 (PTC melegítő 3 relé)
HEATER
8 80
