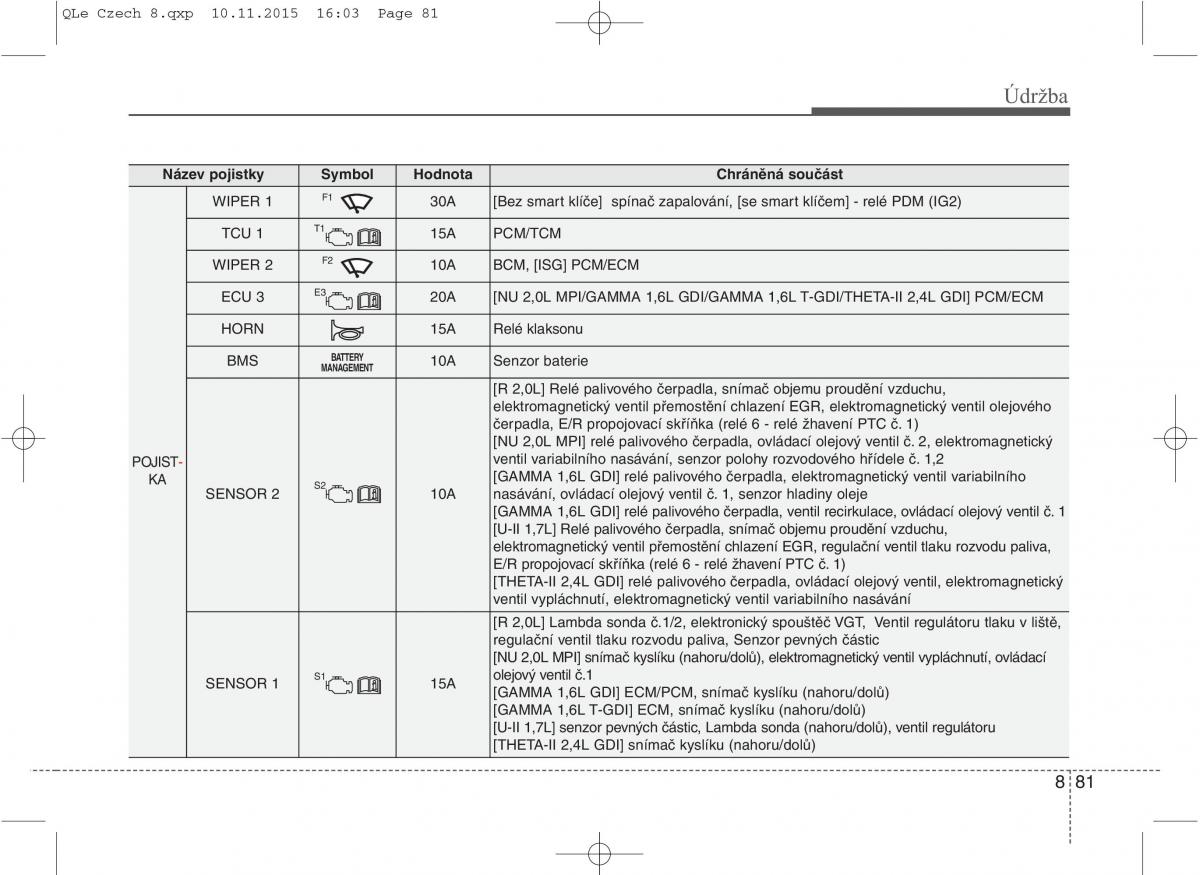

QLe Czech 8.qxp 10.11.2015 16:03 Page 81
Údržba
Název pojistky Symbol Hodnota Chráněná součást
WIPER 1 F1 30A [Bez smart klíče] spínač zapalování, [se smart klíčem] - relé PDM (IG2)
TCU 1 T1 15A PCM/TCM
WIPER 2 F2 10A BCM, [ISG] PCM/ECM
ECU 3 E3 20A [NU 2,0L MPI/GAMMA 1,6L GDI/GAMMA 1,6L T-GDI/THETA-II 2,4L GDI] PCM/ECM
HORN 15A Relé klaksonu
BMS BATTERY 10A Senzor baterie
MANAGEMENT
[R 2,0L] Relé palivového čerpadla, snímač objemu proudění vzduchu,
elektromagnetický ventil přemostění chlazení EGR, elektromagnetický ventil olejového
čerpadla, E/R propojovací skříňka (relé 6 - relé žhavení PTC č. 1)
[NU 2,0L MPI] relé palivového čerpadla, ovládací olejový ventil č. 2, elektromagnetický
POJIST - ventil variabilního nasávání, senzor polohy rozvodového hřídele č. 1,2
KA [GAMMA 1,6L GDI] relé palivového čerpadla, elektromagnetický ventil variabilního
SENSOR 2 S2 10A nasávání, ovládací olejový ventil č. 1, senzor hladiny oleje
[GAMMA 1,6L GDI] relé palivového čerpadla, ventil recirkulace, ovládací olejový ventil č. 1
[U-II 1,7L] Relé palivového čerpadla, snímač objemu proudění vzduchu,
elektromagnetický ventil přemostění chlazení EGR, regulační ventil tlaku rozvodu paliva,
E/R propojovací skříňka ( relé 6 - relé žhavení PTC č. 1)
[THETA-II 2,4L GDI] relé palivového čerpadla, ovládací olejový ventil, elektromagnetický
ventil vypláchnutí, elektromagnetický ventil variabilního nasávání
[R 2,0L] Lambda sonda č.1/2, elektronický spoutěč VGT, Ventil regulátoru tlaku v litě,
regulační ventil tlaku rozvodu paliva, Senzor pevných částic
[NU 2,0L MPI] snímač kyslíku (nahoru/dolů), elektromagnetický ventil vypláchnutí, ovládací
SENSOR 1 S1 15A olejový ventil č.1
[GAMMA 1,6L GDI] ECM/PCM, snímač kyslíku (nahoru/dolů)
[GAMMA 1,6L T-GDI] ECM, snímač kyslíku (nahoru/dolů)
[U-II 1,7L] senzor pevných částic, Lambda sonda (nahoru/dolů), ventil regulátoru
[THETA-II 2,4L GDI] snímač kyslíku (nahoru/dolů)
881
