owners manual Hyundai i30

owners manual Hyundai i30 - year of production: 2007, 2008, 2009, 2010, 2011, 2012 - Hyundai i30 I 1 manual del propietario ES

Document: pdf (42.79 MB) 372 pages

all ratings: 0 average rating: 5

text version of content this owner's manual page from owners manual to the vehicle Hyundai i30, year of production 2007 - 2012:

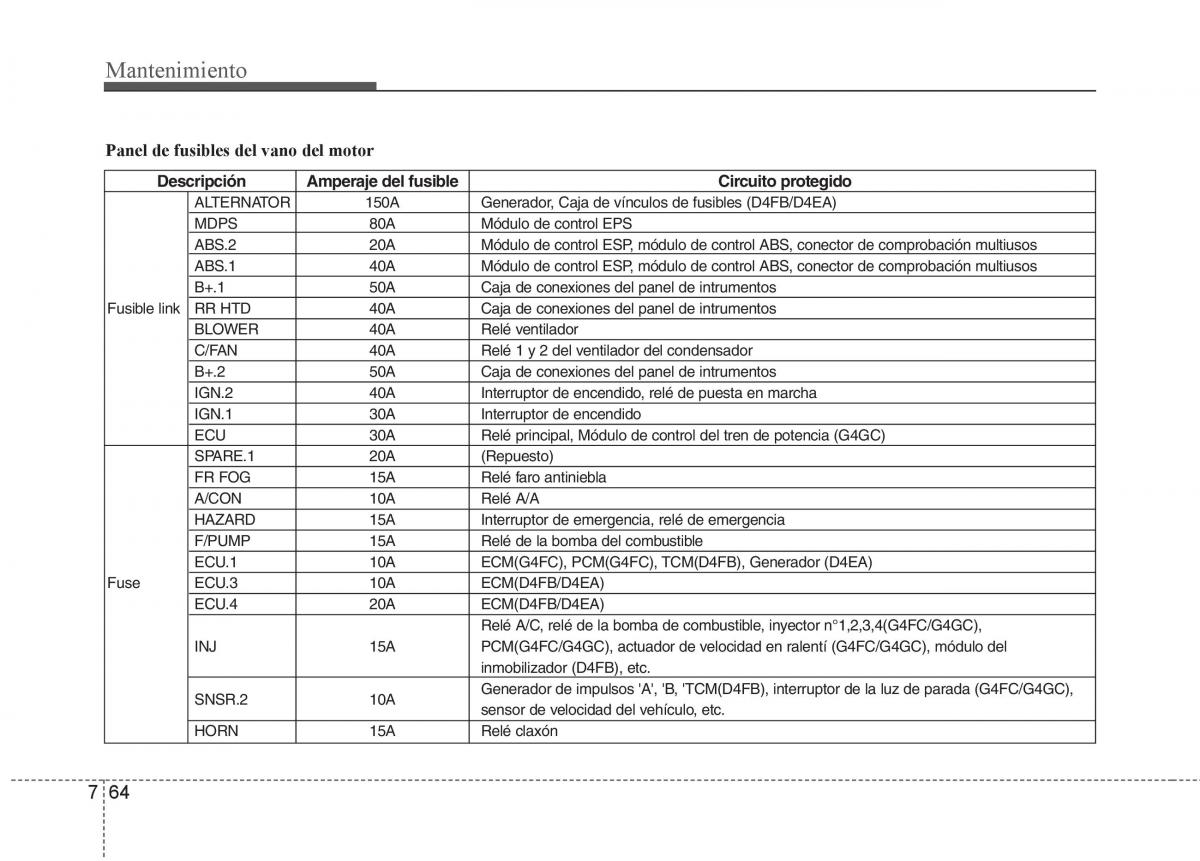

Mantenimiento Panel de fusibles del vano del motor DescripciónAmperaje del fusibleCircuito protegido ALTERNATOR 150A Generador, Caja de vínculos de fusibles (D4FB/D4EA) MDPS 80A Módulo de control EPS ABS.2 20A Módulo de control ESP, módulo de control ABS, conector de comprobación multiusos ABS.1 40A Módulo de control ESP, módulo de control ABS, conector de comprobación multiusos B+.1 50A Caja de conexiones del panel de intrumentos Fusible linkRR HTD40A Caja de conexiones del panel de intrumentos BLOWER 40A Relé ventilador C/FAN 40A Relé 1 y 2 del ventilador del condensador B+.2 50A Caja de conexiones del panel de intrumentos IGN.2 40A Interruptor de encendido, relé de puesta en marcha IGN.1 30A Interruptor de encendido ECU 30A Relé principal, Módulo de control del tren de potencia (G4GC) SPARE.1 20A (Repuesto) FR FOG 15A Relé faro antiniebla A/CON 10A Relé A/A HAZARD 15A Interruptor de emergencia, relé de emergencia F/PUMP 15A Relé de la bomba del combustible ECU.1 10A ECM(G4FC), PCM(G4FC), TCM(D4FB), Generador (D4EA) Fuse ECU.3 10A ECM(D4FB/D4EA) ECU.4 20A ECM(D4FB/D4EA) Relé A/C, relé de la bomba de combustible, inyector n°1,2,3,4(G4FC/G4GC), INJ 15A PCM(G4FC/G4GC), actuador de velocidad en ralentí (G4FC/G4GC), módulo del inmobilizador (D4FB), etc. SNSR.2 10A Generador de impulsos 'A', 'B, 'TCM(D4FB), interruptor de la luz de parada (G4FC/G4GC), sensor de velocidad del vehículo, etc. HORN 15A Relé claxón 7 64
