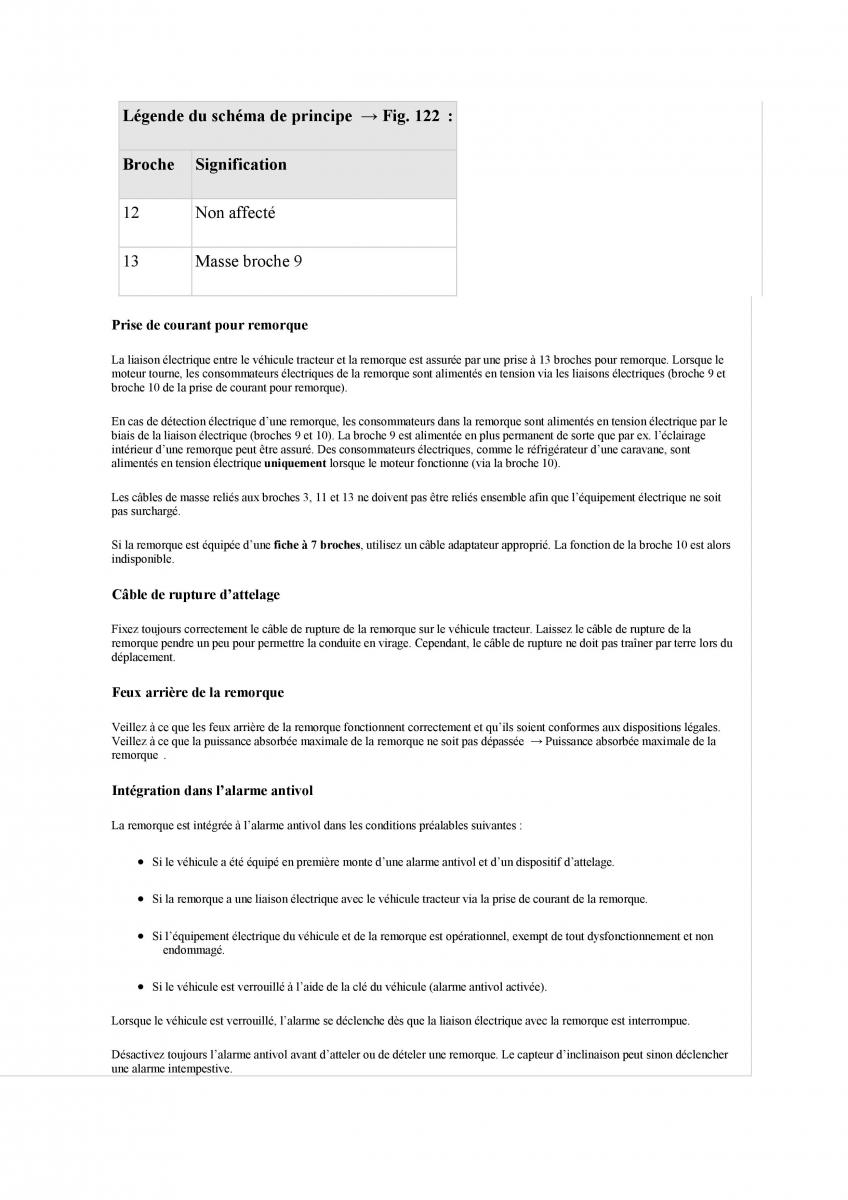

Légende du schéma de principe → Fig. 122 : Broche Signification 12 Non affecté 13 Masse broche 9 Prise de courant pour remorque La liaison électrique entre le véhicule tracteur et la remorque est assurée par une prise à 13 broches pour remorque. Lorsque le moteur tourne, les consommateurs électriques de la remorque sont alimentés en tension via les liaisons électriques (broche 9 et broche 10 de la prise de courant pour remorque). En cas de détection électrique d’une remorque, les consommateurs dans la remorque sont alimentés en tension électrique par le biais de la liaison électrique (broches 9 et 10). La broche 9 est alimentée en plus permanent de sorte que par ex. l’éclairage intérieur d’une remorque peut être assuré. Des consommateurs électriques, comme le réfrigérateur d’une caravane, sont alimentés en tension électrique uniquement lorsque le moteur fonctionne (via la broche 10). Les câbles de masse reliés aux broches 3, 11 et 13 ne doivent pas être reliés ensemble afin que l’équipement électrique ne soit pas surchargé. Si la remorque est équipée d’une fiche à 7 broches, utilisez un câble adaptateur approprié. La fonction de la broche 10 est alors indisponible. Câble de rupture d’attelage Fixez toujours correctement le câble de rupture de la remorque sur le véhicule tracteur. Laissez le câble de rupture de la remorque pendre un peu pour permettre la conduite en virage. Cependant, le câble de rupture ne doit pas traîner par terre lors du déplacement. Feux arrière de la remorque Veillez à ce que les feux arrière de la remorque fonctionnent correctement et qu’ils soient conformes aux dispositions légales. Veillez à ce que la puissance absorbée maximale de la remorque ne soit pas dépassée → Puissance absorbée maximale de la remorque . Intégration dans l’alarme antivol La remorque est intégrée à l’alarme antivol dans les conditions préalables suivantes :  Si le véhicule a été équipé en première monte d’une alarme antivol et d’un dispositif d’attelage.  Si la remorque a une liaison électrique avec le véhicule tracteur via la prise de courant de la remorque.  Si l’équipement électrique du véhicule et de la remorque est opérationnel, exempt de tout dysfonctionnement et non endommagé.  Si le véhicule est verrouillé à l’aide de la clé du véhicule (alarme antivol activée). Lorsque le véhicule est verrouillé, l’alarme se déclenche dès que la liaison électrique avec la remorque est interrompue. Désactivez toujours l’alarme antivol avant d’atteler ou de dételer une remorque. Le capteur d’inclinaison peut sinon déclencher une alarme intempestive.
