owners manual Renault Espace

owners manual Renault Espace - year of production: 2015 - Renault Espace V 5 Handbuch DE

Document: pdf (9.66 MB) 318 pages

all ratings: 0 average rating: 5

text version of content this owner's manual page from owners manual to the vehicle Renault Espace, year of production 2015:

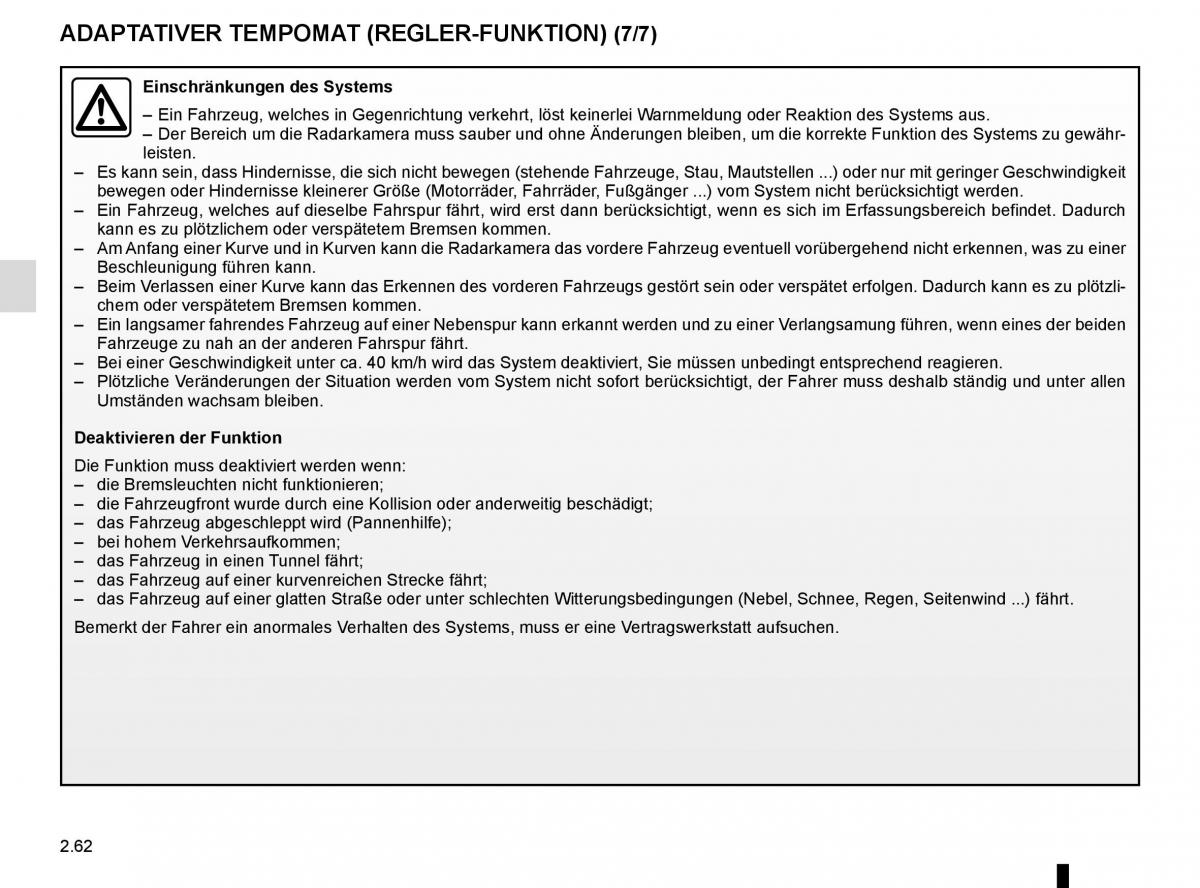

ADAPTATIVER TEMPOMAT (REGLER-FUNKTION) (7/7) Einschränkungen des Systems – Ein Fahrzeug, welches in Gegenrichtung verkehrt, löst keinerlei Warnmeldung oder Reaktion des Systems aus. – Der Bereich um die Radarkamera muss sauber und ohne Änderungen bleiben, um die korrekte Funktion des Systems zu gewähr- leisten. – Es kann sein, dass Hindernisse, die sich nicht bewegen (stehende Fahrzeuge, Stau, Mautstellen .) oder nur mit geringer Geschwindigkeit bewegen oder Hindernisse kleinerer Größe (Motorräder, Fahrräder, Fußgänger .) vom System nicht berücksichtigt werden. – Ein Fahrzeug, welches auf dieselbe Fahrspur fährt, wird erst dann berücksichtigt, wenn es sich im Erfassungsbereich befindet. Dadurch kann es zu plötzlichem oder verspätetem Bremsen kommen. – Am Anfang einer Kurve und in Kurven kann die Radarkamera das vordere Fahrzeug eventuell vorübergehend nicht erkennen, was zu einer Beschleunigung führen kann. – Beim Verlassen einer Kurve kann das Erkennen des vorderen Fahrzeugs gestört sein oder verspätet erfolgen. Dadurch kann es zu plötzli- chem oder verspätetem Bremsen kommen. – Ein langsamer fahrendes Fahrzeug auf einer Nebenspur kann erkannt werden und zu einer Verlangsamung führen, wenn eines der beiden Fahrzeuge zu nah an der anderen Fahrspur fährt. – Bei einer Geschwindigkeit unter ca. 40 km/h wird das System deaktiviert, Sie müssen unbedingt entsprechend reagieren. – Plötzliche Veränderungen der Situation werden vom System nicht sofort berücksichtigt, der Fahrer muss deshalb ständig und unter allen Umständen wachsam bleiben. Deaktivieren der Funktion Die Funktion muss deaktiviert werden wenn: – die Bremsleuchten nicht funktionieren; – die Fahrzeugfront wurde durch eine Kollision oder anderweitig beschädigt; – das Fahrzeug abgeschleppt wird (Pannenhilfe); – bei hohem Verkehrsaufkommen; – das Fahrzeug in einen Tunnel fährt; – das Fahrzeug auf einer kurvenreichen Strecke fährt; – das Fahrzeug auf einer glatten Straße oder unter schlechten Witterungsbedingungen (Nebel, Schnee, Regen, Seitenwind .) fährt. Bemerkt der Fahrer ein anormales Verhalten des Systems, muss er eine Vertragswerkstatt aufsuchen. 2.62

Download PDF

Click here to download a pdf file with an instruction manual for Renault Espace
year of production from: 2015

Do you prefer pdf format?
Find out how to download

Enter the code to download PDF file:

All pages in one PDF file!

How to get the code?
It's very simple! Just pay through a secure PayPal payment.
It will take no longer than a few minutes.
You will receive the code immediately after payment.
The code will be displayed on the screen and will be sent to you by e-mail address.

Renault Espace V 5 Handbuch
pages 167 - 173

Renault Espace V 5 Handbuch
page 170 / 318
