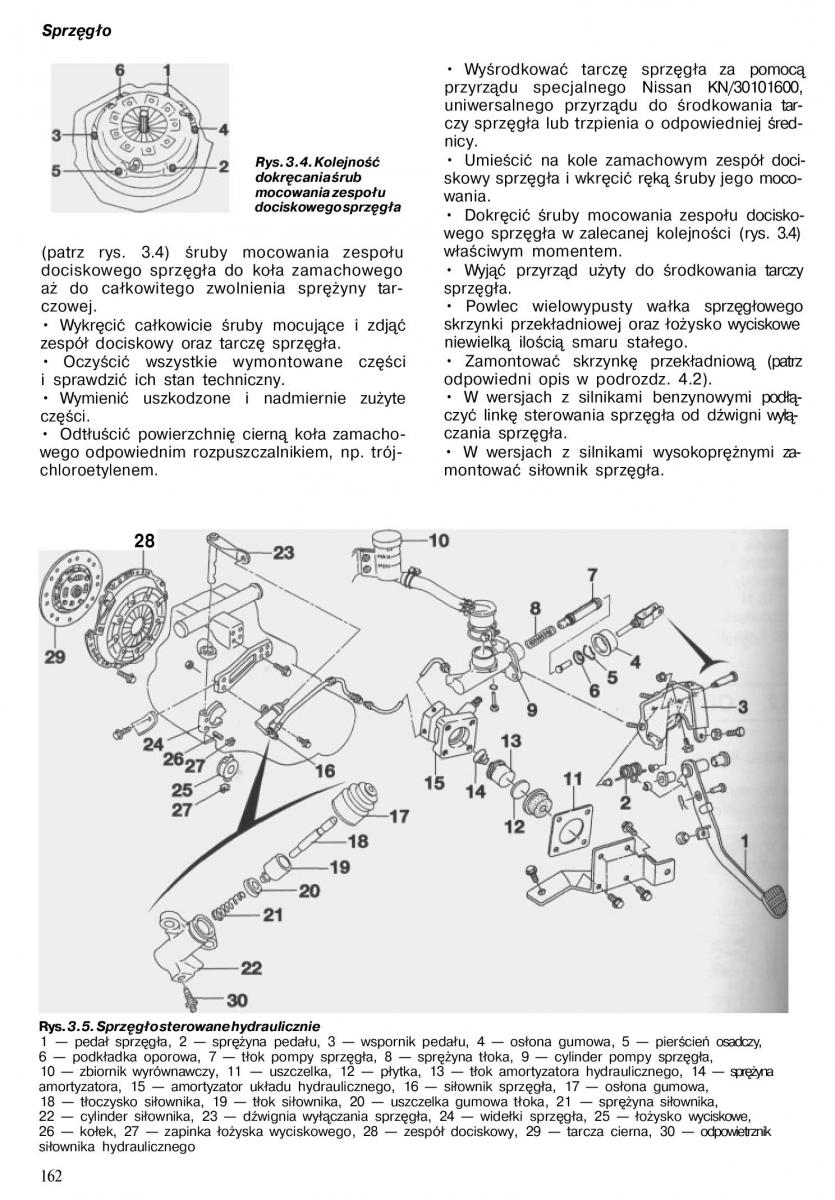

Sprzęgło Wyśrodkować tarczę sprzęgła za pomocą przyrządu specjalnego Nissan KN/30101600, uniwersalnego przyrządu do środkowania tar- czy sprzęgła lub trzpienia o odpowiedniej śred- nicy. Rys. 3.4. Kolejność Umieścić na kole zamachowym zespół doci- dokręcania śrub skowy sprzęgła i wkręcić ręką śruby jego moco- mocowania zespołu wania. dociskowego sprzęgła Dokręcić śruby mocowania zespołu docisko- wego sprzęgła w zalecanej kolejności (rys. 3.4) właściwym momentem. (patrz rys. 3.4) śruby mocowania zespołu dociskowego sprzęgła do koła zamachoweg Wyjąć przyrząo d użyty do środkowania tarczy aż do całkowitego zwolnienisprzęgłaa sprężyn. y tar- czowej. Powlec wielowypusty wałka sprzęgłowego skrzynki przekładniowej oraz łożysko wyciskowe Wykręcić całkowicie śruby mocujące i zdjąć niewielką ilością smaru stałego. zespół dociskowy oraz tarczę sprzęgła. Zamontować skrzynkę przekładniową (patrz Oczyścić wszystkie wymontowane części i sprawdzić ich stan techniczny. odpowiedni opis w podrozdz. 4.2). W wersjach z silnikami benzynowymi podłą- Wymienić uszkodzone i nadmiernie zużyte części. czyć linkę sterowania sprzęgła od dźwigni wyłą- czania sprzęgła. Odtłuścić powierzchnię cierną koła zamacho- W wersjach z silnikami wysokoprężnymi za- wego odpowiednim rozpuszczalnikiem, np. trój- chloroetylenem. montować siłownik sprzęgła. 28 Rys. 3.5. Sprzęgło sterowane hydraulicznie 1 — pedał sprzęgła, 2 — sprężyna pedału, 3 — wspornik pedału, 4 — osłona gumowa, 5 — pierścień osadczy, 6 — podkładka oporowa, 7 — tłok pompy sprzęgła, 8 — sprężyna tłoka, 9 — cylinder pompy sprzęgła, 10 — zbiornik wyrównawczy, 11 — uszczelka, 12 — płytka, 13 — tłok amortyzatora hydraulicznego, 14 — sprężyna amortyzatora, 15 — amortyzator układu hydraulicznego, 16 — siłownik sprzęgła, 17 — osłona gumowa, 18 — tłoczysko siłownika, 19 — tłok siłownika, 20 — uszczelka gumowa tłoka, 21 — sprężyna siłownika, 22 — cylinder siłownika, 23 — dźwignia wyłączania sprzęgła, 24 — widełki sprzęgła, 25 — łożysko wyciskowe, 26 — kołek, 27 — zapinka łożyska wyciskowego, 28 — zespół dociskowy, 29 — tarcza cierna, 30 — odpowietrznik siłownika hydraulicznego 162
