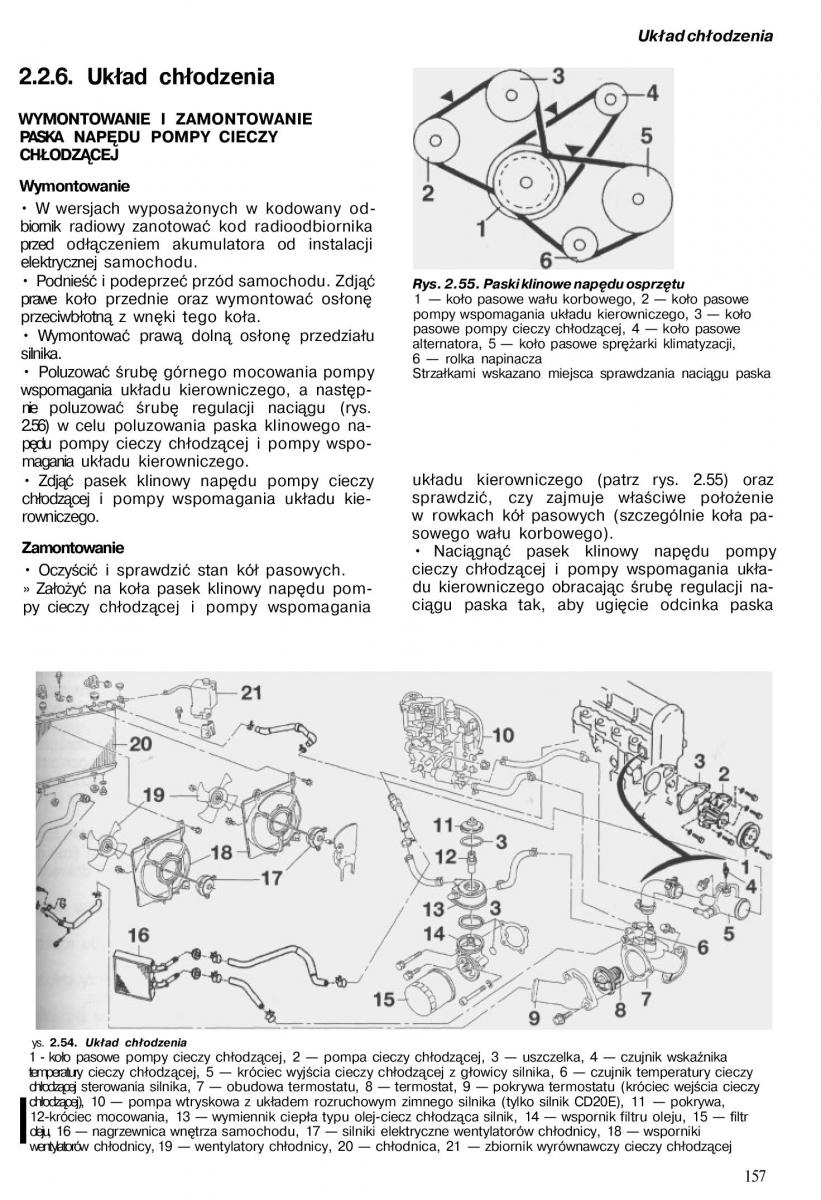

Układ chłodzenia 2.2.6. Układ chłodzenia WYMONTOWANIE I ZAMONTOWANIE PASKA NAPĘDU POMPY CIECZY CHŁODZĄCEJ Wymontowanie W wersjach wyposażonych w kodowany od- biornik radiowy zanotować kod radioodbiornika przed odłączeniem akumulatora od instalacji elektrycznej samochodu. Podnieść i podeprzeć przód samochodu. Zdjąć Rys. 2.55. Paski klinowe napędu osprzętu 1 — koło pasowe wału korbowego, 2 — koło pasowe prawe koło przednie oraz wymontować osłonę przeciwbłotną z wnęki tego koła. pompy wspomagania układu kierowniczego, 3 — koło pasowe pompy cieczy chłodzącej, 4 — koło pasowe Wymontować prawą dolną osłonę przedziału silnika. alternatora, 5 — koło pasowe sprężarki klimatyzacji, 6 — rolka napinacza Poluzować śrubę górnego mocowania pompy Strzałkami wskazano miejsca sprawdzania naciągu paska wspomagania układu kierowniczego, a następ- nie poluzować śrubę regulacji naciągu (rys. 2.56) w celu poluzowania paska klinowego na- pędu pompy cieczy chłodzącej i pompy wspo- magania układu kierowniczego. układu kierowniczego (patrz rys. 2.55) oraz Zdjąć pasek klinowy napędu pompy cieczy sprawdzić, czy zajmuje właściwe położenie chłodzącej i pompy wspomagania układu kie- rowniczego. w rowkach kół pasowych (szczególnie koła pa- Zamontowanie sowego wału korbowego). Naciągnąć pasek klinowy napędu pompy cieczy chłodzącej i pompy wspomagania ukła- Oczyścić i sprawdzić stan kół pasowych. du kierowniczego obracając śrubę regulacji na- » Założyć na koła pasek klinowy napędu pom- ciągu paska tak, aby ugięcie odcinka paska py cieczy chłodzącej i pompy wspomagania ys. 2.54. Układ chłodzenia 1 - koło pasowe pompy cieczy chłodzącej, 2 — pompa cieczy chłodzącej, 3 — uszczelka, 4 — czujnik wskaźnika y ciecztemperatury chłodzącej, 5 — króciec wyjścia cieczy chłodzącej z głowicy silnika, 6 — czujnik temperatury cieczy j sterowanichłodzącea silnika, 7 — obudowa termostatu, 8 — termostat, 9 — pokrywa termostatu (króciec wejścia cieczy , 10 — pompchłodzącej)a wtryskowa z układem rozruchowym zimnego silnika (tylko silnik CD20E), 11 — pokrywa, 12-króciec mocowania, 13 — wymiennik ciepła typu olej-ciecz chłodząca silnik, 14 — wspornik filtru oleju, 15 — filtr ,oleju 16 — nagrzewnica wnętrza samochodu, 17 — silniki elektryczne wentylatorów chłodnicy, 18 — wsporniki I w chłodnicywentylatoró, 19 — wentylatory chłodnicy, 20 — chłodnica, 21 — zbiornik wyrównawczy cieczy chłodzącej 157
