text version of content this owner's manual page from owners manual to the vehicle Nissan Almera, year of production 1995 - 2000:

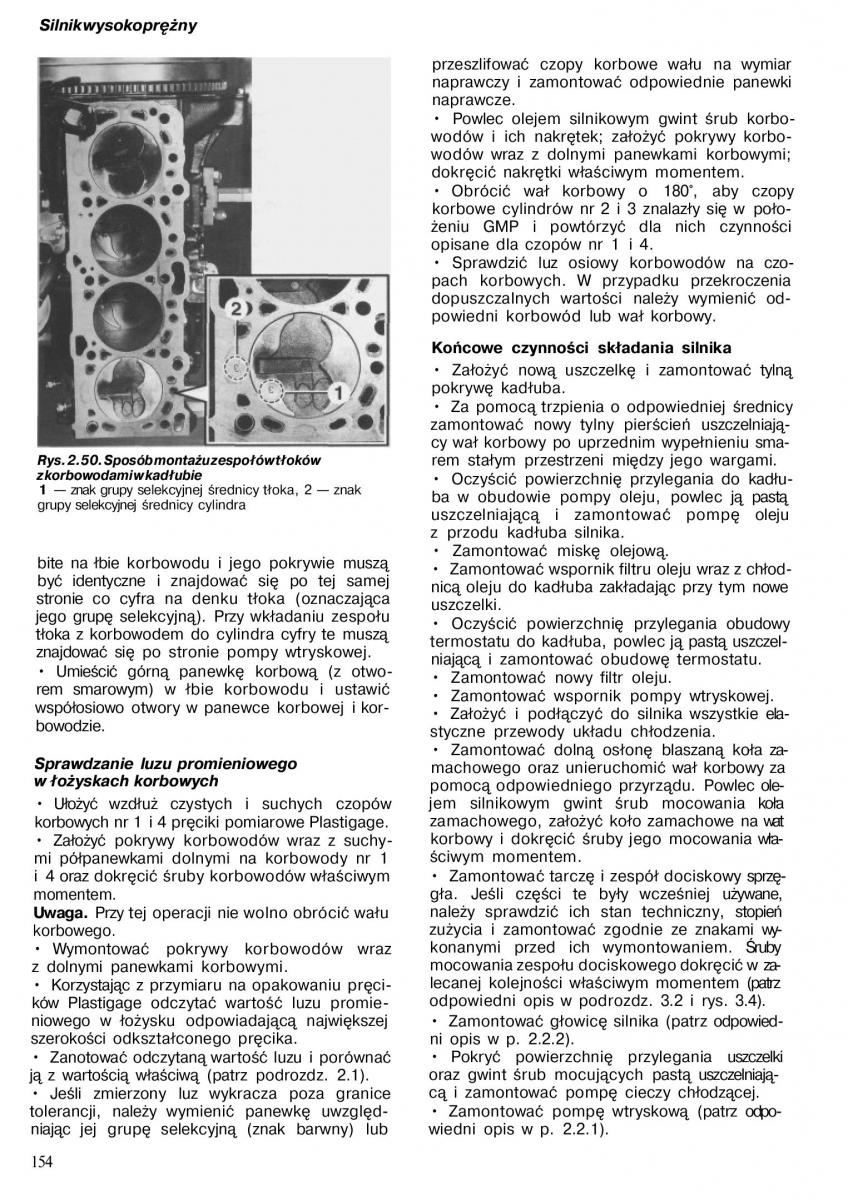

Silnik wysokoprężny przeszlifować czopy korbowe wału na wymiar naprawczy i zamontować odpowiednie panewki naprawcze. • Powlec olejem silnikowym gwint śrub korbo- wodów i ich nakrętek; założyć pokrywy korbo- wodów wraz z dolnymi panewkami korbowymi; dokręcić nakrętki właściwym momentem. • Obrócić wał korbowy o 180°, aby czopy korbowe cylindrów nr 2 i 3 znalazły się w poło- żeniu GMP i powtórzyć dla nich czynności opisane dla czopów nr 1 i 4. • Sprawdzić luz osiowy korbowodów na czo- pach korbowych. W przypadku przekroczenia dopuszczalnych wartości należy wymienić od- powiedni korbowód lub wał korbowy. Końcowe czynności składania silnika • Założyć nową uszczelkę i zamontować tylną pokrywę kadłuba. • Za pomocą trzpienia o odpowiedniej średnicy zamontować nowy tylny pierścień uszczelniają- cy wał korbowy po uprzednim wypełnieniu sma- Rys. 2.50. Sposób montażu zespołów tłokówrem stałym przestrzeni między jego wargami. z korbowodami w kadłubie • Oczyścić powierzchnię przylegania do kadłu- 1 — znak grupy selekcyjnej średnicy tłoka, 2 — znakba w obudowie pompy oleju, powlec ją pastą grupy selekcyjnej średnicy cylindra uszczelniającą i zamontować pompę oleju z przodu kadłuba silnika. • Zamontować miskę olejową. bite na łbie korbowodu i jego pokrywie muszą • Zamontować wspornik filtru oleju wraz z chłod- być identyczne i znajdować się po tej samej nicą oleju do kadłuba zakładając przy tym nowe stronie co cyfra na denku tłoka (oznaczająca uszczelki. jego grupę selekcyjną). Przy wkładaniu zespołu • Oczyścić powierzchnię przylegania obudowy tłoka z korbowodem do cylindra cyfry te muszą termostatu do kadłuba, powlec ją pastą uszczel- znajdować się po stronie pompy wtryskowej. niającą i zamontować obudowę termostatu. • Umieścić górną panewkę korbową (z otwo- • Zamontować nowy filtr oleju. rem smarowym) w łbie korbowodu i ustawić • Zamontować wspornik pompy wtryskowej. współosiowo otwory w panewce korbowej i kor- bowodzie. • Założyć i podłączyć do silnika wszystkie ela- styczne przewody układu chłodzenia. Sprawdzanie luzu promieniowego • Zamontować dolną osłonę blaszaną koła za- w łożyskach korbowych machowego oraz unieruchomić wał korbowy za pomocą odpowiedniego przyrządu. Powlec ole- jem silnikowym gwint śrub mocowania koła • Ułożyć wzdłuż czystych i suchych czopów korbowych nr 1 i 4 pręciki pomiarowe Plastigage. zamachowego, założyć koło zamachowe na wat korbowy i dokręcić śruby jego mocowania wła- • Założyć pokrywy korbowodów wraz z suchy- ściwym momentem. mi półpanewkami dolnymi na korbowody nr 1 i 4 oraz dokręcić śruby korbowodów właściwy• Zamontowamć tarczę i zespół dociskowy sprzę- momentem. gła. Jeśli części te były wcześniej używane, należy sprawdzić ich stan techniczny, stopień Uwaga. Przy tej operacji nie wolno obrócić wału korbowego. zużycia i zamontować zgodnie ze znakami wy- konanymi przed ich wymontowaniem. Śruby • Wymontować pokrywy korbowodów wraz z dolnymi panewkami korbowymi. mocowania zespołu dociskowego dokręcić w za- lecanej kolejności właściwym momentem (patrz • Korzystając z przymiaru na opakowaniu pręci- odpowiedni opis w podrozdz. 3.2 i rys. 3.4). ków Plastigage odczytać wartość luzu promie- niowego w łożysku odpowiadającą największej • Zamontować głowicę silnika (patrz odpowied- szerokości odkształconego pręcika. ni opis w p. 2.2.2). • Pokryć powierzchnię przylegania uszczelki • Zanotować odczytaną wartość luzu i porównać oraz gwint śrub mocujących pastą uszczelniają- ją z wartością właściwą (patrz podrozdz. 2.1). cą i zamontować pompę cieczy chłodzącej. • Jeśli zmierzony luz wykracza poza granice tolerancji, należy wymienić panewk•ę Zamontowa uwzględ-ć pompę wtryskową (patrz odpo- niając jej grupę selekcyjną (znak barwnywiedni opi)s lu w pb. 2.2.1). 154
