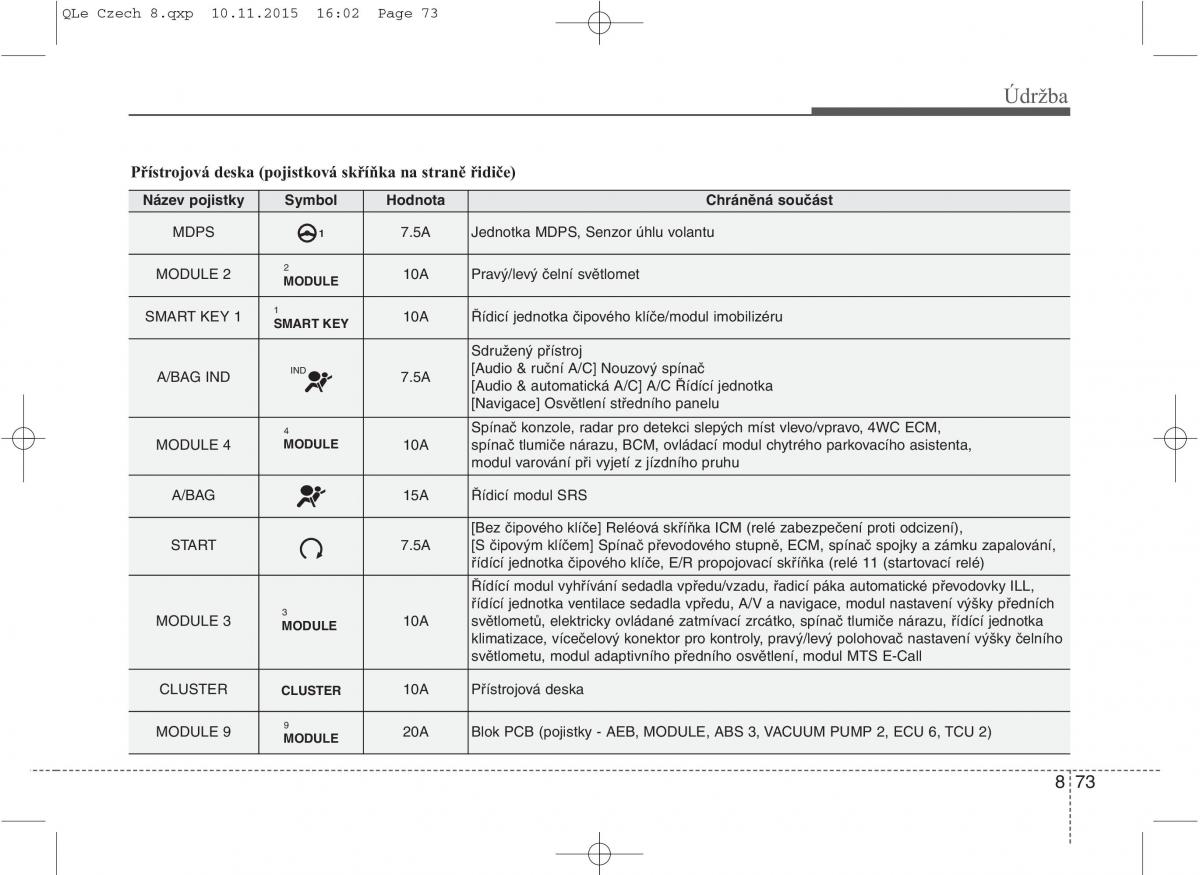

QLe Czech 8.qxp 10.11.2015 16:02 Page 73
Údržba
Přístrojová deska (pojistková skříňka na straně řidiče)
Název pojistky Symbol Hodnota Chráněná součást
MDPS 1 7.5A Jednotka MDPS, Senzor úhlu volantu
MODULE 2 2 10A Pravý/levý čelní světlomet
MODULE
SMART KEY 1 1 10A Řídicí jednotka čipového klíče/modul imobilizéru
SMART KEY
Sdružený přístroj
A/BAG IND IND 7.5A [Audio & ruční A/C] Nouzový spínač
[Audio & automatická A/C] A/C Řídící jednotka
[Navigace] Osvětlení středního panelu
4 Spínač konzole, radar pro detekci slepých míst vlevo/vpravo, 4WC ECM,
MODULE 4 MODULE 10A spínač tlumiče nárazu, BCM, ovládací modul chytrého parkovacího asistenta,
modul varování při vyjetí z jízdního pruhu
A/BAG 15A Řídicí modul SRS
[Bez čipového klíče] Reléová skříňka ICM (relé zabezpečení proti odcizení),
START 7.5A [S čipovým klíčem] Spínač převodového stupně, ECM, spínač spojky a zámku zapalování,
řídící jednotka čipového klíče, E/R propojovací skříňka (relé 11 (startovací relé)
Řídící modul vyhřívání sedadla vpředu/vzadu, řadicí páka automatické převodovky ILL,
řídící jednotka ventilace sedadla vpředu, A/V a navigace, modul nastavení výky předních
MODULE 3 3 10A světlometů, elektricky ovládané zatmívací zrcátko, spínač tlumiče nárazu, řídící jednotka
MODULE
klimatizace, vícečelový konektor pro kontroly, pravý/levý polohovač nastavení výky čelního
světlometu, modul adaptivního předního osvětlení, modul MTS E-Call
CLUSTER CLUSTER 10A Přístrojová deska
MODULE 9 9 20A Blok PCB (pojistky - AEB, MODULE, ABS 3, VACUUM PUMP 2, ECU 6, TCU 2)
MODULE
873
