from owners manual to the vehicle Mazda CX-5, year of production 2017:

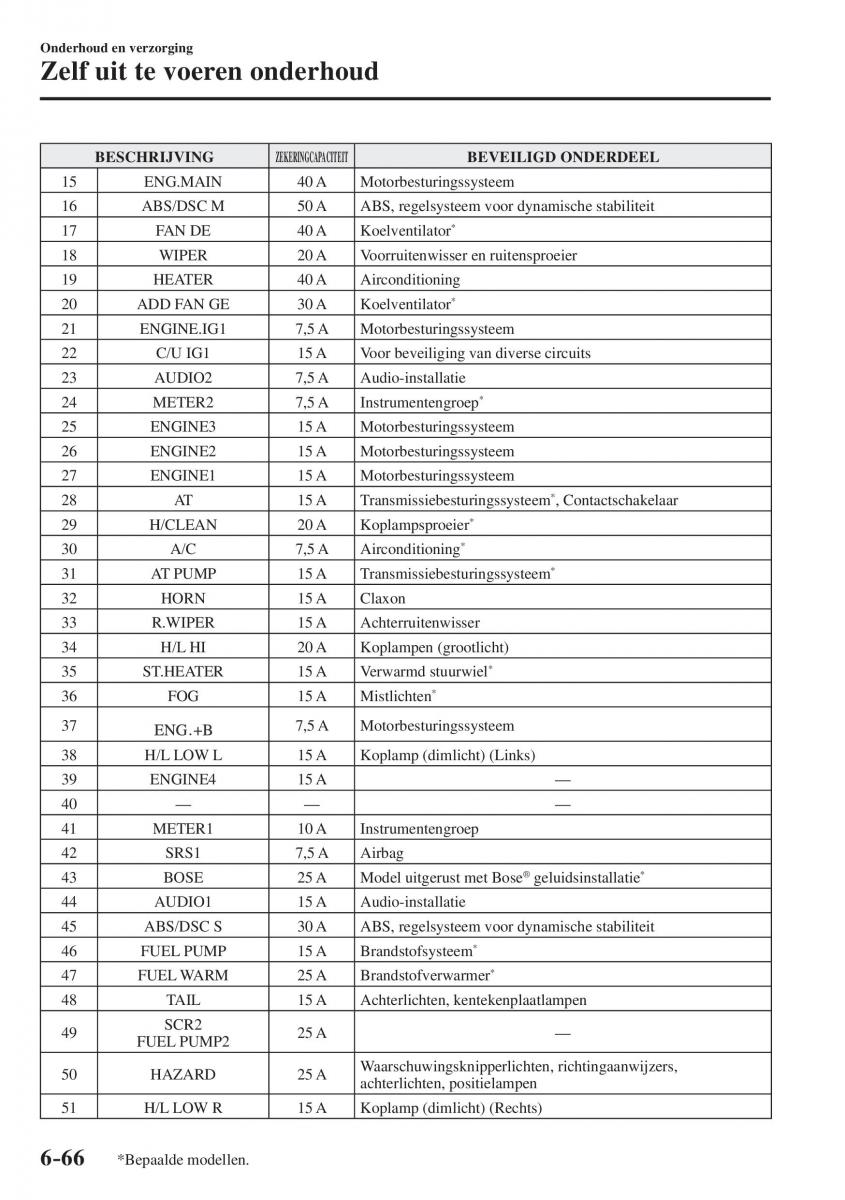

Onderhoud en verzorging
Zelf uit te voeren onderhoud
BESCHRIJVING ZEKERINGCAPACITEIT BEVEILIGD ONDERDEEL
15 ENG.MAIN 40 A Motorbesturingssysteem
16 ABS/DSC M 50 A ABS, regelsysteem voor dynamische stabiliteit
17 AN FDE 40 A Koelventilator *
18 WIPER 20 A Voorruitenwisser en ruitensproeier
19 HEATER 40 A Airconditioning
20 ADD FAN GE 30 A Koelventilator *
21 ENGINE.IG1 7,5 A Motorbesturingssysteem
22 IG1 C/U 15 A Voor beveiliging van diverse circuits
23 AUDIO2 7,5 A Audio-installatie
24 METER2 7,5 A Instrumentengroep *
25 ENGINE3 15 A Motorbesturingssysteem
26 ENGINE2 15 A Motorbesturingssysteem
27 ENGINE1 15 A Motorbesturingssysteem
28 T A 15 A Transmissiebesturingssysteem * , Contactschakelaar
*
29 H/CLEAN 20 A Koplampsproeier
30 A/C 7,5 A Airconditioning *
31 T A PUMP 15 A Transmissiebesturingssysteem *
32 HORN 15 A Claxon
33 R.WIPER 15 A Achterruitenwisser
34 H/LHI 20 A Koplampen (grootlicht)
35 .HEA STTER 15 A Verwarmd stuurwiel *
36 FOG 15 A Mistlichten *
37 7,5 A Motorbesturingssysteem
38 H/LLOW L 15 A Koplamp (dimlicht) (Links)
39 ENGINE4 15 A —
40 — — —
41 METER1 10 A Instrumentengroep
42 SRS1 7,5 A Airbag
® *
43 BOSE 25 A Model uitgerust met Bose geluidsinstallatie
44 AUDIO1 15 A Audio-installatie
45 ABS/DSC S 30 A ABS, regelsysteem voor dynamische stabiliteit
46 FUEL PUMP 15 A Brandstofsysteem *
47 FUEL WARM 25 A Brandstofverwarmer *
48 A TIL 15 A Achterlichten, kentekenplaatlampen
49 SCR2 25 A —
PUMP2 FUEL
50 HAZARD 25 A Waarschuwingsknipperlichten, richtingaanwijzers,
achterlichten, positielampen
51 H/LLOW R 15 A Koplamp (dimlicht) (Rechts)
6–66 *Bepaalde modellen.
