Údržba

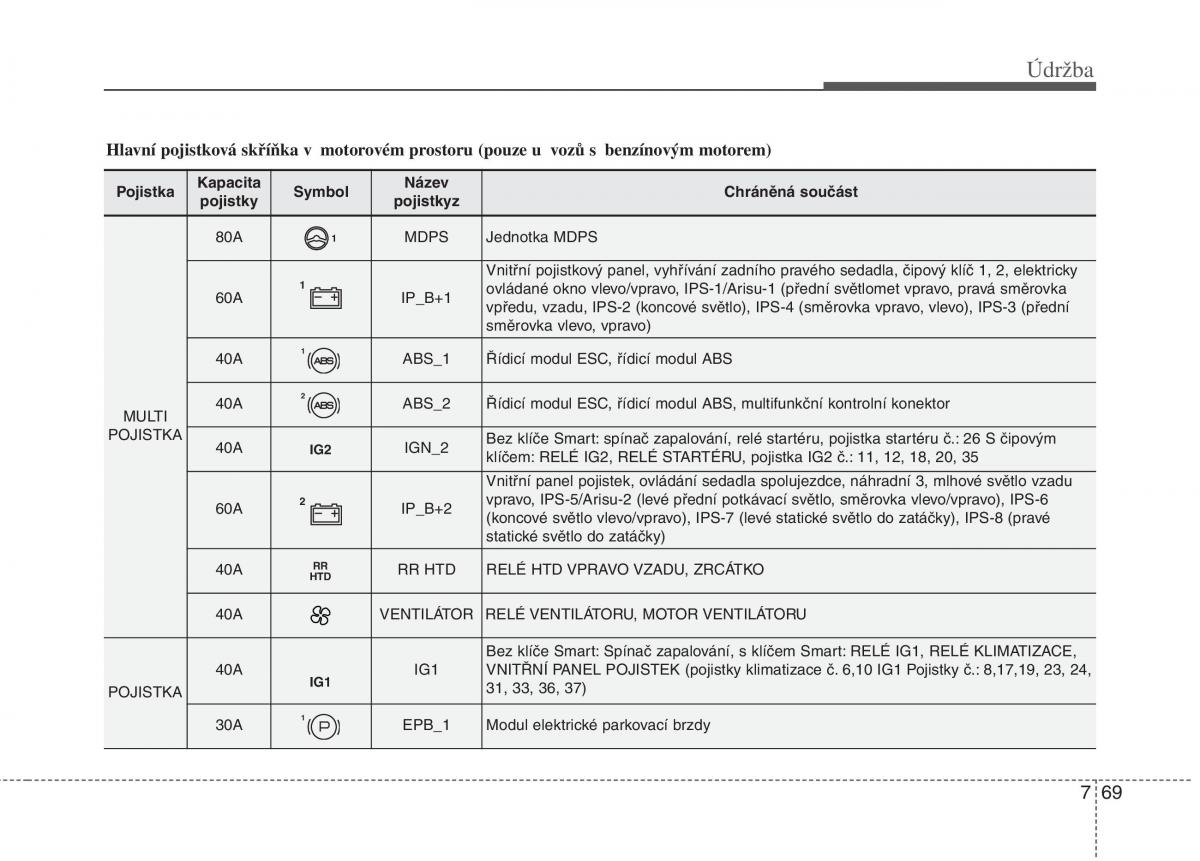

Hlavní pojistková skříňka v motorovém prostoru (pouze u vozů s benzínovým motorem)
Pojistka Kapacita Symbol Název Chráněná součást
pojistky pojistkyz
80A 1 MDPS Jednotka MDPS
Vnitřní pojistkový panel, vyhřívání zadního pravého sedadla, čipový klíč 1, 2, elektricky
1 ovládané okno vlevo/vpravo, IPS-1/Arisu-1 (přední světlomet vpravo, pravá směrovka
60A IP_B+1 vpředu, vzadu, IPS-2 (koncové světlo), IPS-4 (směrovka vpravo, vlevo), IPS-3 (přední
směrovka vlevo, vpravo)
40A 1 ABS_1 Řídicí modul ESC, řídicí modul ABS
40A 2 ABS_2 Řídicí modul ESC, řídicí modul ABS, multifunkční kontrolní konektor
MULTI
POJISTKA 40A IGN_2 Bez klíče Smart: spínač zapalování, relé startéru, pojistka startéru č.: 26 S čipovým
IG2 klíčem: RELÉ IG2, RELÉ STARTÉRU, pojistka IG2 č.:11, 12, 18, 20, 35
Vnitřní panel pojistek, ovládání sedadla spolujezdce, náhradní 3, mlhové světlo vzadu
60A 2 IP_B+2 vpravo, IPS-5/Arisu-2 (levé přední potkávací světlo, směrovka vlevo/vpravo), IPS-6
(koncové světlo vlevo/vpravo), IPS-7 (levé statické světlo do zatáčky), IPS-8 (pravé
statické světlo do zatáčky)
40A RR RR HTD RELÉ HTD VPRAVO VZADU, ZRCÁTKO
HTD
40A VENTILÁTOR RELÉ VENTILÁTORU, MOTOR VENTILÁTORU
Bez klíče Smart: Spínač zapalování, s klíčem Smart: RELÉ IG1, RELÉ KLIMATIZACE,
40A IG1 IG1 VNITŘNÍ PANEL POJISTEK (pojistky klimatizace č.6,10 IG1 Pojistky č.: 8,17,19, 23, 24,
POJISTKA 31, 33, 36, 37)
30A 1 EPB_1 Modul elektrické parkovací brzdy
769
