Karbantartás

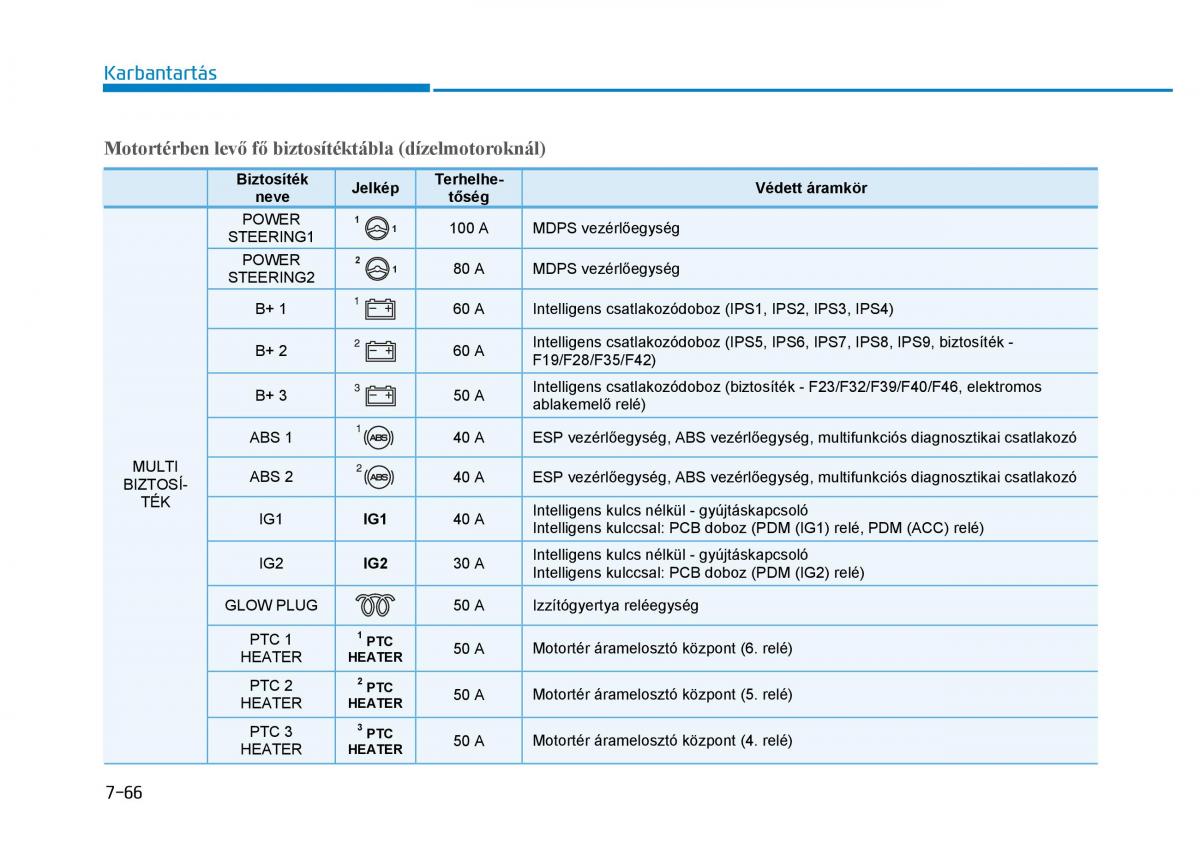

Motortérben levő fő biztosítéktábla (dízelmotoroknál)
Biztosíték Jelkép Terhelhe- Védett áramkör
neve tőség
POWER 1 1 100 A MDPS vezérlőegység
STEERING1
POWER 2 1 80 A MDPS vezérlőegység
STEERING2
B+ 1 60 A Intelligens csatlakozódoboz (IPS1, IPS2, IPS3, IPS4)
B+ 2 60 A Intelligens csatlakozódoboz (IPS5, IPS6, IPS7, IPS8, IPS9, biztosíték -
F19/F28/F35/F42)
B+ 3 50 A Intelligens csatlakozódoboz (biztosíték - F23/F32/F39/F40/F46, elektromos
ablakemelő relé)
ABS 1 40 A ESP vezérlőegység, ABS vezérlőegység, multifunkciós diagnosztikai csatlakozó
MULTI ABS 2 40 A ESP vezérlőegység, ABS vezérlőegység, multifunkciós diagnosztikai csatlakozó
BIZTOSÍ-
TÉK Intelligens kulcs nélkül - gyújtáskapcsoló
IG1 IG1 40 A Intelligens kulccsal: PCB doboz (PDM (IG1) relé, PDM (ACC) relé)
IG2 IG2 30 A Intelligens kulcs nélkül - gyújtáskapcsoló
Intelligens kulccsal: PCB doboz (PDM (IG2) relé)
GLOW PLUG 50 A Izzítógyertya reléegység
PTC 1 1
PTC 50 A Motortér áramelosztó központ (6. relé)
HEATER HEATER
PTC 2 2
PTC 50 A Motortér áramelosztó központ (5. relé)
HEATER HEATER
PTC 3 3
PTC 50 A Motortér áramelosztó központ (4. relé)
HEATER HEATER
7-66
