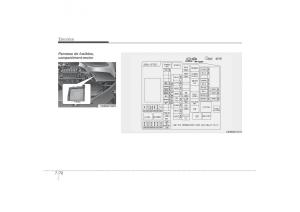

XM CAN-FL (FRE) 7.qxp 1/28/2013 9:43 AM Page 74
Entretien
DescriptionIntensité Composante protégée
IPM (VERROUILLAGE DE PORTIÈRE 20A, SOUFFLANTE AR-D 20A, COUVERCLE DE
I/P B+4 50A CARBURANT 15A, IPS3 (FEU ROUGE ARRIÈRE DROIT, FEU DE ROUTE), ARISU DROIT (FEU
DE CROISEMENT DROIT, FEU DE ROUTE GAUCHE, CLIGNOTANT AR-D, CLIGNOTANT AVANT)
ABS 7.5A Module de commande ESC, connecteur universel de vérification
FUSIBLEB/UP LP 7.5A Relais du feu de recul (A/T), commutateur du feu de recul (M/T)
4WD 20A4WD_ECU
B/A HORN 15A RELAIS B/A
SENSOR 5 7.5A PCM
TCU 15A Commutateur de plage de la boîte-pont, PCM
A/CON 10A Boîtier de fusibles et relais E/R (relais de soufflante, module de commande de climatisation avant)
AC INVERTER 30AMODULE D’INVERSEUR C.A.
POWER OUTLET 25A Boîtier de fusibles et relais E/R (relais de prise d’alimentation), PRISE_ALIM_ARR,
PRISE_ALIM_PASS_AV
P/TAILGATE30A PTGM
H/LAMP RH 10A Boîtier de fusibles et relais E/R (RELAIS DE PHARE DROIT), PHARE_DR
AMS 10A Relais et fusible E/R (RELAIS ESSUIE-GLACES BAS), PCM
BOÎTIER EMS (RELAIS PRINCIPAL (BOBINE_ALL 20 A, ECU_1 20 A, CAPTEUR_1 10 A,
BoîtierEMS 40A
CAPTEUR_2 10 A, ECU_2 10 A, INJECTEUR_1 10 A), POMPE_CARB 15 A, ECU_4 15 A
EMS Theta : Électrovalve de commande de purge de l’absorbeur de vapeurs de carburant,
SENSOR 1 10A soupape de régulation d’huile numéros 1/2, soupape de tubulure d’admission variable,
capteur de position du vilebrequin, sonde d’oxygène haut/bas
Sonde d’oxygène des gaz d’échappement :PCM, sonde d’oxygène numéro 1/2/3/4
Theta : Relais de ventilateur de refroidissement, soupape de fermeture de l’absorbeur de vapeurs de
carburant
SENSOR 2 10A Sonde d’oxygène des gaz d’échappement :Relais de ventilateur de refroidissement, PCM, soupape
de fermeture de l’absorbeur de vapeurs de carburant, soupape de régulation d’huile numéro
1/2 (échappement), soupape de régulation d’huile numéro 1/2 (admission), électrovalve de
commande de purge, tubulure d’admission variable numéro 1/2, module d’antidémarrage
7 74
