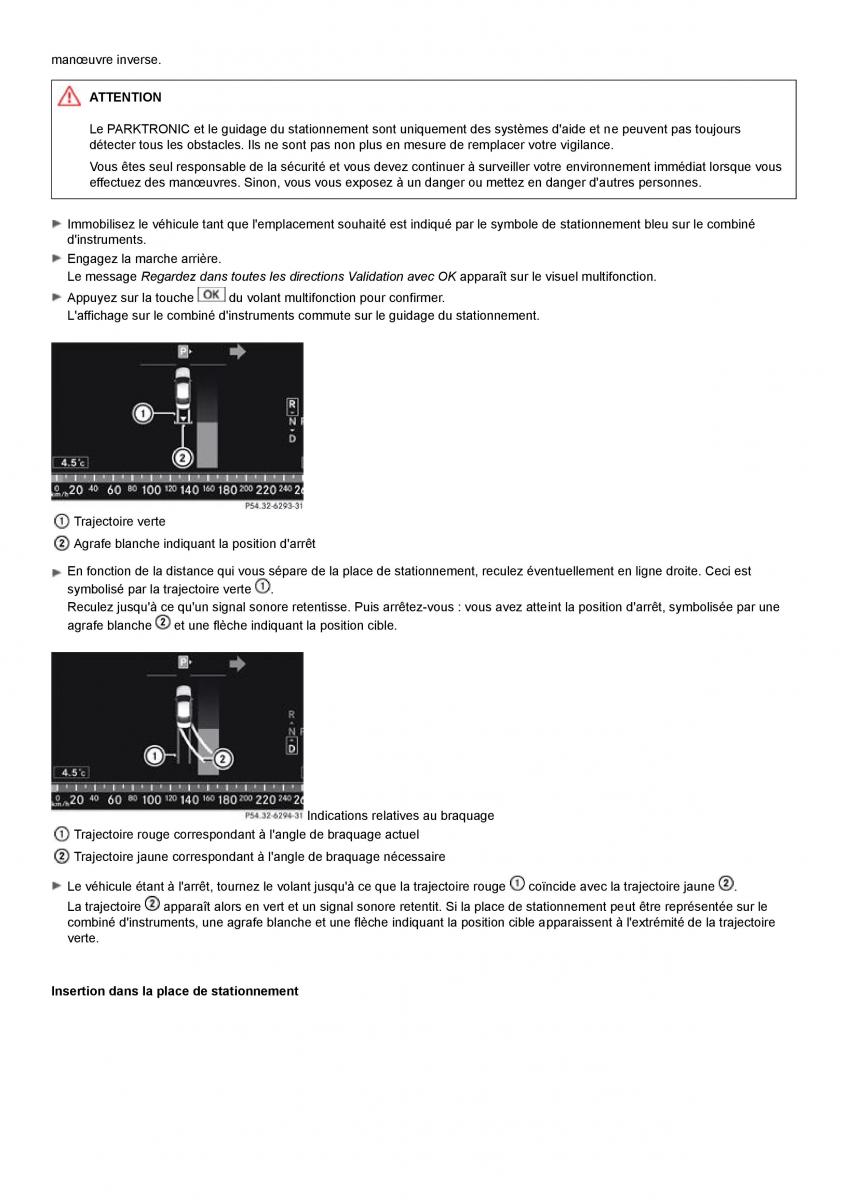

manœuvre inverse.
ATTENTION
Le PARKTRONIC et le guidage du stationnement sont uniquement des systèmes d'aide et ne peuvent pas toujours
détecter tous les obstacles. Ils ne sont pas non plus en mesure de remplacer votre vigilance.
Vous êtes seul responsable de la sécurité et vous devez continuer à surveiller votre environnement immédiat lorsque vous
effectuez des manœuvres. Sinon, vous vous exposez à un danger ou mettez en danger d'autres personnes.
Immobilisez le véhicule tant que l'emplacement souhaité est indiqué par le symbole de stationnement bleu sur le combiné
d'instruments.
Engagez la marche arrière.
Le message Regardez dans toutes les directions Validation avec OK apparaît sur le visuel multifonction.
Appuyez sur la touche du volant multifonction pour confirmer.
L'affichage sur le combiné d'instruments commute sur le guidage du stationnement.
Trajectoire verte
Agrafe blanche indiquant la position d'arrêt
En fonction de la distance qui vous sépare de la place de stationnement, reculez éventuellement en ligne droite. Ceci est
symbolisé par la trajectoire verte.
Reculez jusqu'à ce qu'un signal sonore retentisse. Puis arrêtez-vous : vous avez atteint la position d'arrêt, symbolisée par une
agrafe blanche et une flèche indiquant la position cible.
Indications relatives au braquage
Trajectoire rouge correspondant à l'angle de braquage actuel
Trajectoire jaune correspondant à l'angle de braquage nécessaire
Le véhicule étant à l'arrêt, tournez le volant jusqu'à ce que la trajectoire rouge coïncide avec la trajectoire jaune.
La trajectoire apparaît alors en vert et un signal sonore retentit. Si la place de stationnement peut être représentée sur le
combiné d'instruments, une agrafe blanche et une flèche indiquant la position cible apparaissent à l'extrémité de la trajectoire
verte.
Insertion dans la place de stationnement
