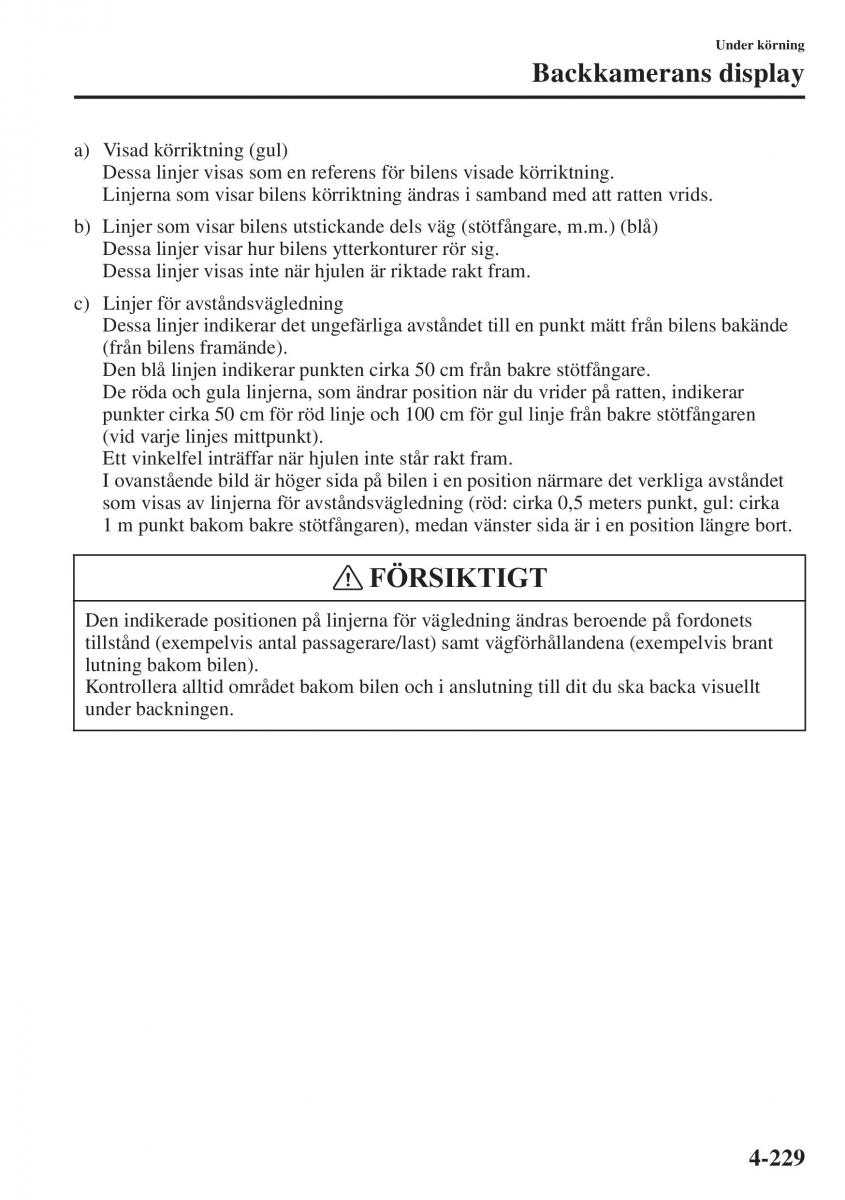

Under körning
Backkamerans display
a) Visad körriktning (gul)
Dessa linjer visas som en referens för bilens visade körriktning.
Linjerna som visar bilens körriktning ändras i samband med att ratten vrids.
b) Linjer som visar bilens utstickande dels väg (stötfångare, m.m.) (blå)
Dessa linjer visar hur bilens ytterkonturer rör sig.
Dessa linjer visas inte när hjulen är riktade rakt fram.
c) Linjer för avståndsvägledning
Dessa linjer indikerar det ungefärliga avståndet till en punkt mätt från bilens bakände
(från bilens framände).
Den blå linjen indikerar punkten cirka 50 cm från bakre stötfångare.
De röda och gula linjerna, som ändrar position när du vrider på ratten, indikerar
punkter cirka 50 cm för röd linje och 100 cm för gul linje från bakre stötfångaren
(vid varje linjes mittpunkt).
Ett vinkelfel inträffar när hjulen inte står rakt fram.
I ovanstående bild är höger sida på bilen i en position närmare det verkliga avståndet
som visas av linjerna för avståndsvägledning (röd: cirka 0,5 meters punkt, gul: cirka
1m punkt bakom bakre stötfångaren), medan vänster sida är i en position längre bort.
FÖRSIKTIGT
Den indikerade positionen på linjerna för vägledning ändras beroende på fordonets
tillstånd (exempelvis antal passagerare/last) samt vägförhållandena (exempelvis brant
lutning bakom bilen).
Kontrollera alltid området bakom bilen och i anslutning till dit du ska backa visuellt
under backningen.
4-229
