text version of content this owner's manual page from owners manual to the vehicle Mazda CX-5, year of production 2017:

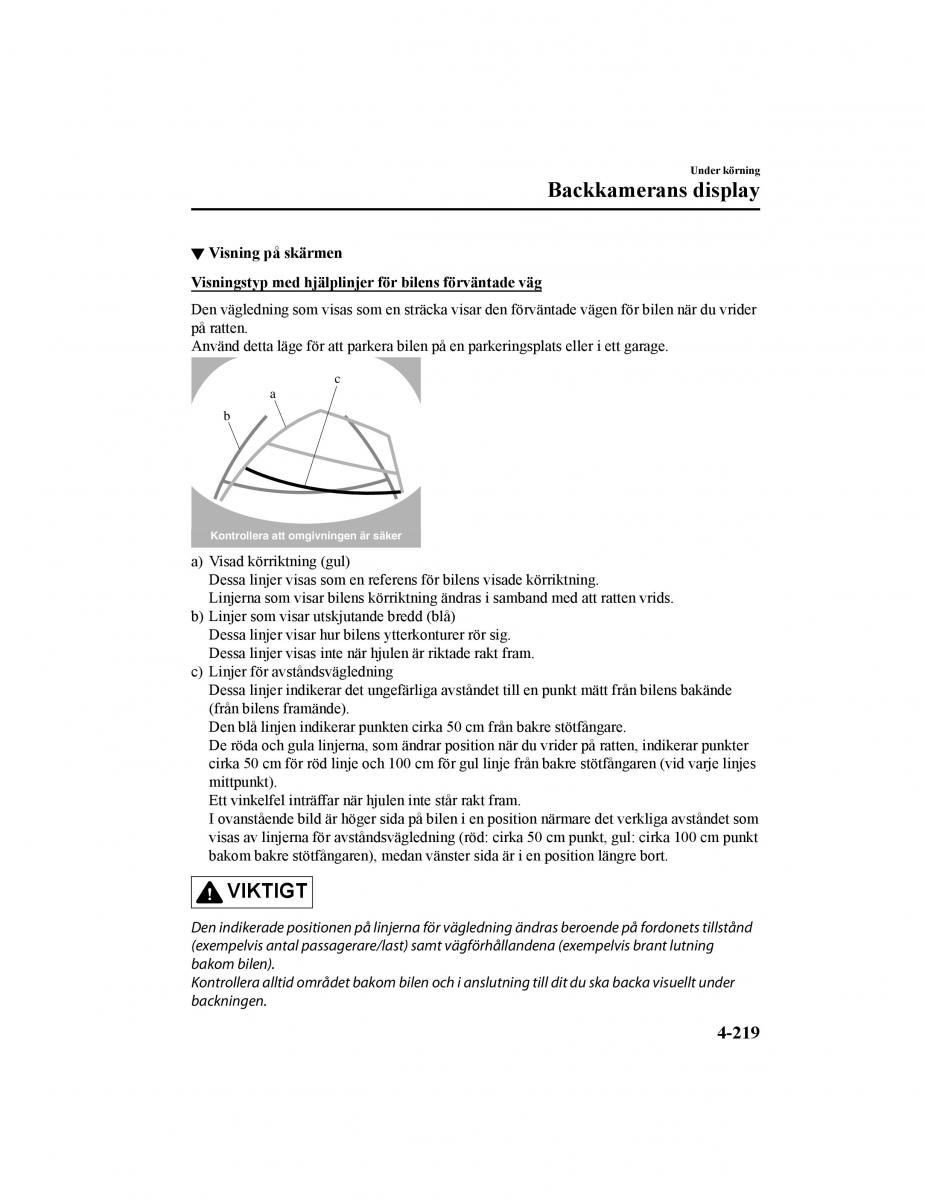

Under körning Backkamerans display Visning på skärmen ▼ Visningstyp med hjälplinjer för bilens förväntade väg Den vägledning som visas som en sträcka visar den förväntade vägen för bilen när du vrider på ratten. Använd detta läge för att parkera bilen på en parkeringsplats eller i ett garage. c a b Kontrollera att omgivningen är säker a) Visad körriktning (gul) Dessa linjer visas som en referens för bilens visade körriktning. Linjerna som visar bilens körriktning ändras i samband med att ratten vrids. b) Linjer som visar utskjutande bredd (blå) Dessa linjer visar hur bilens ytterkonturer rör sig. Dessa linjer visas inte när hjulen är riktade rakt fram. c) Linjer för avståndsvägledning Dessa linjer indikerar det ungefärliga avståndet till en punkt mätt från bilens bakände (från bilens framände). Den blå linjen indikerar punkten cirka 50 cm från bakre stötfångare. De röda och gula linjerna, som ändrar position när du vrider på ratten, indikerar punkter cirka 50 cm för röd linje och 100 cm för gul linje från bakre stötfångaren (vid varje linjes mittpunkt). Ett vinkelfel inträffar när hjulen inte står rakt fram. I ovanstående bild är höger sida på bilen i en position närmare det verkliga avståndet som visas av linjerna för avståndsvägledning (röd: cirka 50 cm punkt, gul: cirka 100 cm punkt bakom bakre stötfångaren), medan vänster sida är i en position längre bort. VIKTIGT Den indikerade positionen på linjerna för vägledning ändras beroende på fordonets tillstånd (exempelvis antal passagerare/last) samt vägförhållandena (exempelvis brant lutning bakom bilen). Kontrollera alltid området bakom bilen och i anslutning till dit du ska backa visuellt under backningen. 4-219 2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
