text version of content this owner's manual page from owners manual to the vehicle Toyota Land Cruiser, year of production 2007:

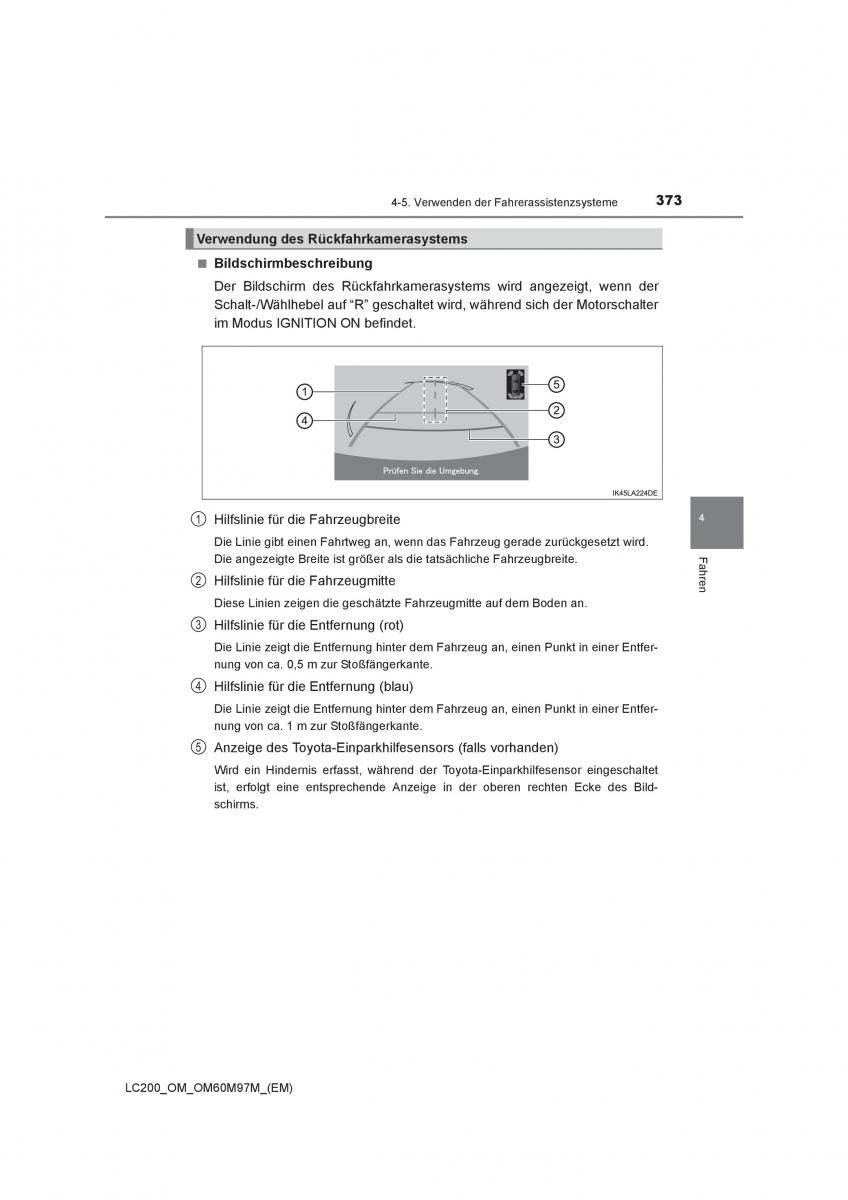

4-5. Verwenden der Fahrerassistenzsysteme373
Verwendung des Rückfahrkamerasystems
■ Bildschirmbeschreibung
Der Bildschirm des Rückfahrkamerasystems wird angezeigt, wenn der
Schalt-/Wählhebel auf “R” geschaltet wird, während sich der Motorschalter
im Modus IGNITION ON befindet.
1 Hilfslinie für die Fahrzeugbreite 4
Die Linie gibt einen Fahrtweg an, wenn das Fahrzeug gerade zurückgesetzt wird.
Die angezeigte Breite ist größer als die tatsächliche Fahrzeugbreite.Fa
h
r
2 Hilfslinie für die Fahrzeugmitte e
Diese Linien zeigen die geschätzte Fahrzeugmitte auf dem Boden an.n
3 Hilfslinie für die Entfernung (rot)
Die Linie zeigt die Entfernung hinter dem Fahrzeug an, einen Punkt in einer Entfer-
nung von ca. 0,5 m zur Stoßfängerkante.
4 Hilfslinie für die Entfernung (blau)
Die Linie zeigt die Entfernung hinter dem Fahrzeug an, einen Punkt in einer Entfer-
nung von ca. 1 m zur Stoßfängerkante.
5 Anzeige des Toyota-Einparkhilfesensors (falls vorhanden)
Wird ein Hindernis erfasst, während der Toyota-Einparkhilfesensor eingeschaltet
ist, erfolgt eine entsprechende Anzeige in der oberen rechten Ecke des Bild-
schirms.
LC200_OM_OM60M97M_(EM)
