10 Pflege und Service
||
10

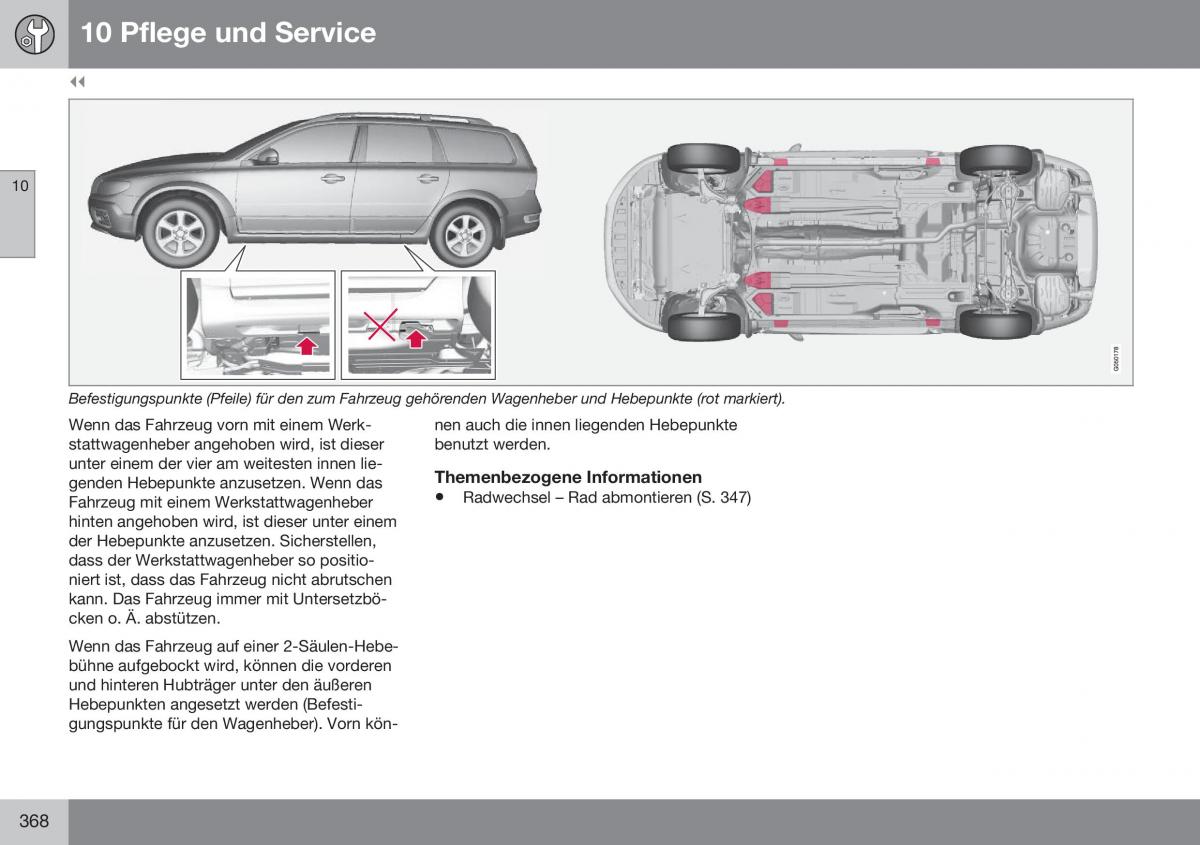

Befestigungspunkte (Pfeile) für den zum Fahrzeug gehörenden Wagenheber und Hebepunkte (rot markiert).
Wenn das Fahrzeug vorn mit einem Werk-nen auch die innen liegenden Hebepunkte
stattwagenheber angehoben wird, ist dieserbenutzt werden.
unter einem der vier am weitesten innen lie-
Themenbezogene Informationen
genden Hebepunkte anzusetzen. Wenn das
• Radwechsel – Rad abmontieren (S. 347)
Fahrzeug mit einem Werkstattwagenheber
hinten angehoben wird, ist dieser unter einem
der Hebepunkte anzusetzen. Sicherstellen,
dass der Werkstattwagenheber so positio-
niert ist, dass das Fahrzeug nicht abrutschen
kann. Das Fahrzeug immer mit Untersetzbö-
cken o. Ä. abstützen.
Wenn das Fahrzeug auf einer 2-Säulen-Hebe-
bühne aufgebockt wird, können die vorderen
und hinteren Hubträger unter den äußeren
Hebepunkten angesetzt werden (Befesti-
gungspunkte für den Wagenheber). Vorn kön-
368
