text version of content this owner's manual page from owners manual to the vehicle KIA Picanto, year of production 2003 - 2011:

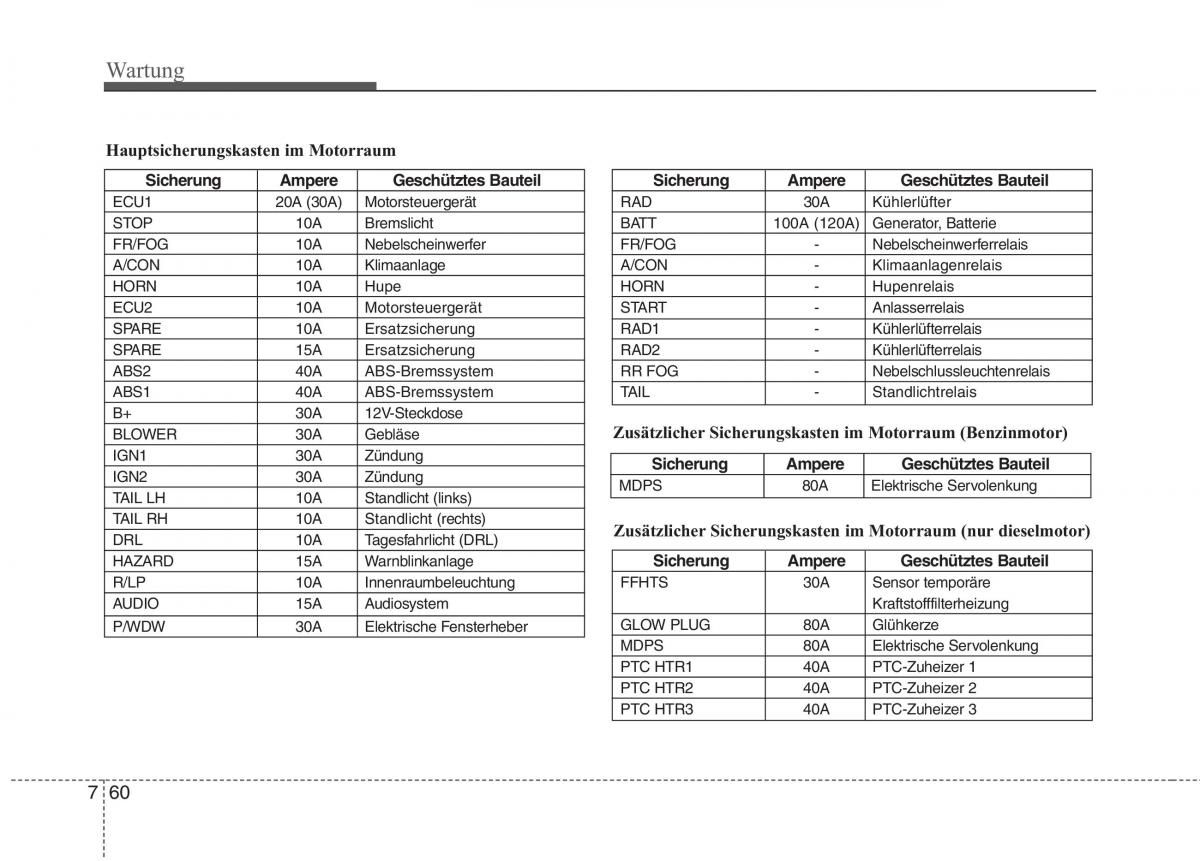

Wartung Hauptsicherungskasten im Motorraum SicherungAmpereGeschütztes BauteilSicherungAmpereGeschütztes Bauteil ECU1 20A (30A)MotorsteuergerätRAD 30A Kühlerlüfter STOP 10A Bremslicht BATT 100A (120A) Generator, Batterie FR/FOG 10A NebelscheinwerferFR/FOG - Nebelscheinwerferrelais A/CON 10A Klimaanlage A/CON - Klimaanlagenrelais HORN 10A Hupe HORN - Hupenrelais ECU2 10A Motorsteuergerät START - Anlasserrelais SPARE 10A Ersatzsicherung RAD1 - Kühlerlüfterrelais SPARE 15A Ersatzsicherung RAD2 - Kühlerlüfterrelais ABS2 40A ABS-Bremssystem RR FOG - Nebelschlussleuchtenrelais ABS1 40A ABS-Bremssystem TAIL - Standlichtrelais B+ 30A 12V-Steckdose BLOWER 30A Gebläse Zusätzlicher Sicherungskasten im Motorraum (Benzinmotor) IGN1 30A Zündung SicherungAmpereGeschütztes Bauteil IGN2 30A Zündung MDPS 80A Elektrische Servolenkung TAIL LH 10A Standlicht (links) TAIL RH 10A Standlicht (rechts) DRL 10A Tagesfahrlicht (DRL)Zusätzlicher Sicherungskasten im Motorraum (nur dieselmotor) HAZARD 15A Warnblinkanlage SicherungAmpereGeschütztes Bauteil R/LP 10A InnenraumbeleuchtungFFHTS 30A Sensor temporäre AUDIO 15A Audiosystem Kraftstofffilterheizung P/WDW 30A Elektrische FensterheberGLOW PLUG80AGlühkerze MDPS 80A Elektrische Servolenkung PTC HTR1 40A PTC-Zuheizer 1 PTC HTR2 40A PTC-Zuheizer 2 PTC HTR3 40A PTC-Zuheizer 3 7 60
