text version of content this owner's manual page from owners manual to the vehicle Mazda CX-5, year of production 2012 - 2017:

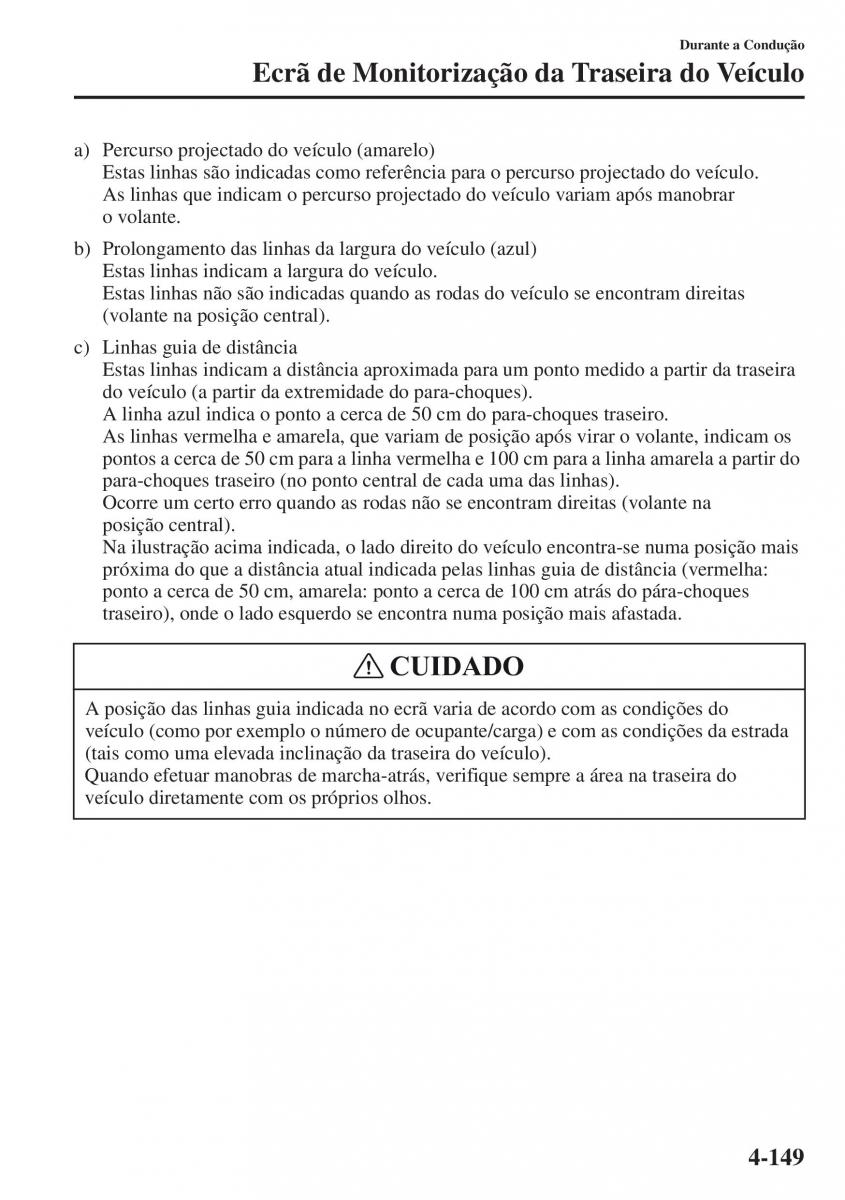

Durante a Condução Ecrã de Monitorização da Traseira do Veículo a) Percurso projectado do veículo (amarelo) Estas linhas são indicadas como referência para o percurso projectado do veículo. As linhas que indicam o percurso projectado do veículo variam após manobrar ovolante. b) Prolongamento das linhas da largura do veículo (azul) Estas linhas indicam a largura do veículo. Estas linhas não são indicadas quando as rodas do veículo se encontram direitas (volante na posição central). c) Linhas guia de distância Estas linhas indicam a distância aproximada para um ponto medido a partir da traseira do veículo (a partir da extremidade do para-choques). A linha azul indica o ponto a cerca de 50 cm do para-choques traseiro. As linhas vermelha e amarela, que variam de posição após virar o volante, indicam os pontos a cerca de 50 cm para a linha vermelha e 100 cm para a linha amarela a partir do para-choques traseiro (no ponto central de cada uma das linhas). Ocorre um certo erro quando as rodas não se encontram direitas (volante na posição central). Na ilustração acima indicada, o lado direito do veículo encontra-se numa posição mais próxima do que a distâ ncia atual indicada pelas linhas guia de distância (vermelha: ponto a cerca de 50 cm, amarela: ponto a cerca de 100 cm atrás do pára-choques traseiro), onde o lado esquerdo se encontra numa posição mais afastada. CUIDADO A posição das linhas guia indicada no ecrã varia de acordo com as condições do veículo (como por exemplo o número de ocupante/carga) e com as condições da estrada (tais como uma elevada inclinação da traseira do veículo). Quando efetuar manobras de marcha-atrás, verifique sempre a área na traseira do veículo diretamente com os próprios olhos. 4-149
