owners manual Fiat Idea

owners manual Fiat Idea - year of production: 2003 - Fiat Idea manuel du proprietaire FR

Document: pdf (5.12 MB) 314 pages

all ratings: 0 average rating: 5

text version of content this owner's manual page from owners manual to the vehicle Fiat Idea, year of production 2003:

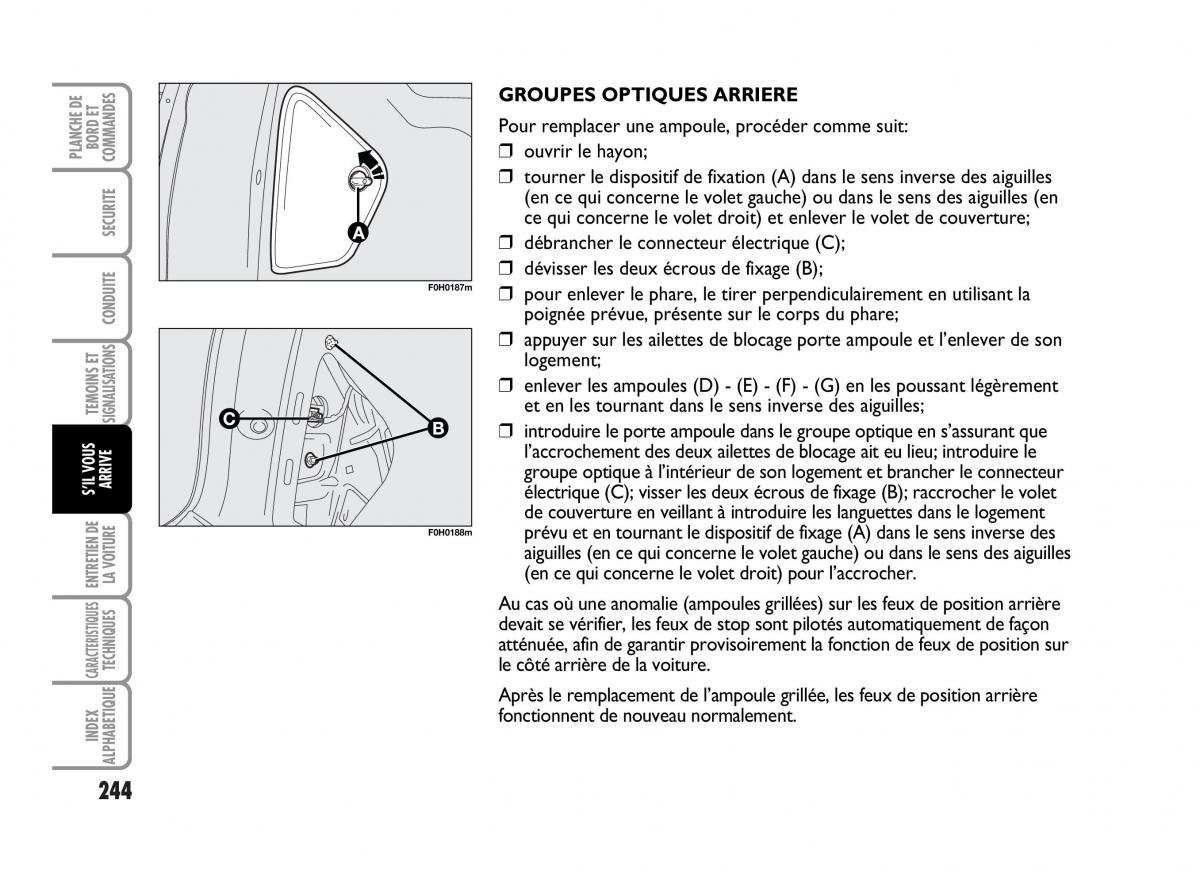

GROUPES OPTIQUES ARRIERE Pour remplacer une ampoule, procéder comme suit: PLANCHE DEBORD ETCOMMANDES ❒ ouvrir le hayon; ❒ tourner le dispositif de fixation (A) dans le sens inverse des aiguilles (en ce qui concerne le volet gauche) ou dans le sens des aiguilles (en SECURITE ce qui concerne le volet droit) et enlever le volet de couverture; ❒ débrancher le connecteur électrique (C); ❒ dévisser les deux écrous de fixage (B); F0H0187m ❒ pour enlever le phare, le tirer perpendiculairement en utilisant la CONDUITE poignée prévue, présente sur le corps du phare; ❒ appuyer sur les ailettes de blocage porte ampoule et lenlever de son TIONS logement; ❒ enlever les ampoules (D) - (E) - (F) - (G) en les poussant légèrement TEMOINS ETSIGNALISA et en les tournant dans le sens inverse des aiguilles; ❒ introduire le porte ampoule dans le groupe optique en sassurant que laccrochement des deux ailettes de blocage ait eu lieu; introduire le ARRIVE groupe optique à lintérieur de son logement et brancher le connecteur S’IL VOUS électrique (C); visser les deux écrous de fixage (B); raccrocher le volet de couverture en veillant à introduire les languettes dans le logement F0H0188m prévu et en tournant le dispositif de fixage (A) dans le sens inverse des aiguilles (en ce qui concerne le volet gauche) ou dans le sens des aiguilles ENTRETIEN DELA VOITURE (en ce qui concerne le volet droit) pour laccrocher. Au cas où une anomalie (ampoules grillées) sur les feux de position arrière devait se vérifier, les feux de stop sont pilotés automatiquement de façon atténuée, afin de garantir provisoirement la fonction de feux de position sur CARACTERISTIQUESTECHNIQUES le côté arrière de la voiture. Après le remplacement de lampoule grillée, les feux de position arrière fonctionnent de nouveau normalement. INDEX ALPHABETIQUE 244
