text version of content this owner's manual page from owners manual to the vehicle Mercedes ML, year of production 2005 - 2011:

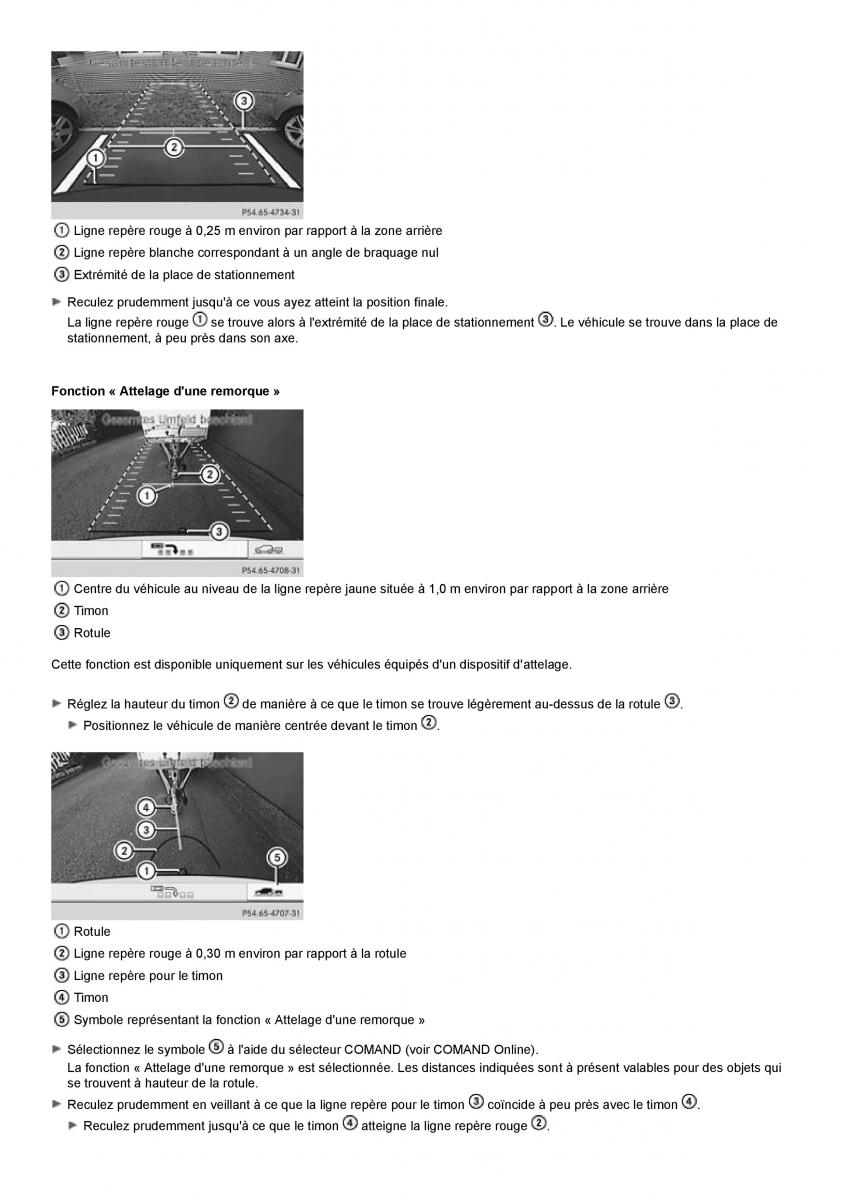

Ligne repère rouge à 0,25 m environ par rapport à la zone arrière
Ligne repère blanche correspondant à un angle de braquage nul
Extrémité de la place de stationnement
Reculez prudemment jusqu'à ce vous ayez atteint la position finale.
La ligne repère rouge se trouve alors à l'extrémité de la place de stationnement. Le véhicule se trouve dans la place de
stationnement, à peu près dans son axe.
Fonction « Attelage d'une remorque »
Centre du véhicule au niveau de la ligne repère jaune située à 1,0 m environ par rapport à la zone arrière
Timon
Rotule
Cette fonction est disponible uniquement sur les véhicules équipés d'un dispositif d'attelage.
Réglez la hauteur du timon de manière à ce que le timon se trouve légèrement au-dessus de la rotule.
Positionnez le véhicule de manière centrée devant le timon.
Rotule
Ligne repère rouge à 0,30 m environ par rapport à la rotule
Ligne repère pour le timon
Timon
Symbole représentant la fonction « Attelage d'une remorque »
Sélectionnez le symbole à l'aide du sélecteur COMAND (voir COMAND Online).
La fonction « Attelage d'une remorque » est sélectionnée. Les distances indiquées sont à présent valables pour des objets qui
se trouvent à hauteur de la rotule.
Reculez prudemment en veillant à ce que la ligne repère pour le timon coïncide à peu près avec le timon.
Reculez prudemment jusqu'à ce que le timon atteigne la ligne repère rouge.
