text version of content this owner's manual page from owners manual to the vehicle Seat Cordoba, year of production 2002 - 2009:

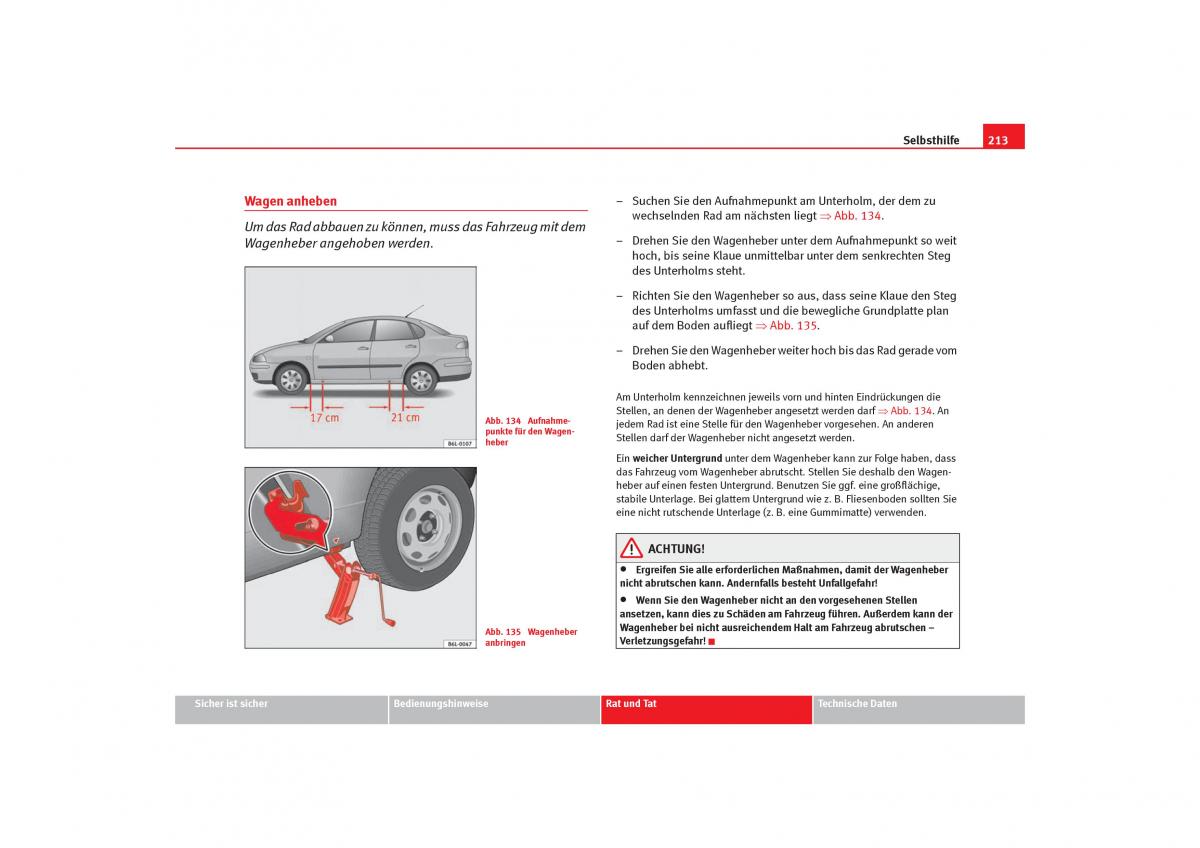

COR_ALE_0707 Seite 213 Mittwoch, 1. August 2007 5:47 17 Selbsthilfe 213 Wagen anheben – Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu wechselnden Rad am nächsten liegt ⇒Abb.134. Um das Rad abbauen zu können, muss das Fahrzeug mit dem Wagenheber angehoben werden. – Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg des Unterholms steht. – Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan auf dem Boden aufliegt ⇒ Abb. 135. – Drehen Sie den Wagenheber weiter hoch bis das Rad gerade vom Boden abhebt. Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die Stellen, an denen der Wagenheber angesetzt werden darf ⇒ Abb. 134. An Abb. 134 Aufnahme-jedem Rad ist eine Stelle für den Wagenheber vorgesehen. An anderen punkte für den Wagen-Stellen darf der Wagenheber nicht angesetzt werden. heber Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass das Fahrzeug vom Wagenheber abrutscht. Stellen Sie deshalb den Wagen- heber auf einen festen Untergrund. Benutzen Sie ggf. eine großflächige, stabile Unterlage. Bei glattem Untergrund wie z. B. Fliesenboden sollten Sie eine nicht rutschende Unterlage (z. B. eine Gummimatte) verwenden. ACHTUNG! • Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber nicht abrutschen kann. Andernfalls besteht Unfallgefahr! • Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der Abb. 135 Wagenheber Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen – anbringen Verletzungsgefahr! Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten
