text version of content this owner's manual page from owners manual to the vehicle Seat Exeo, year of production 2008 - 2013:

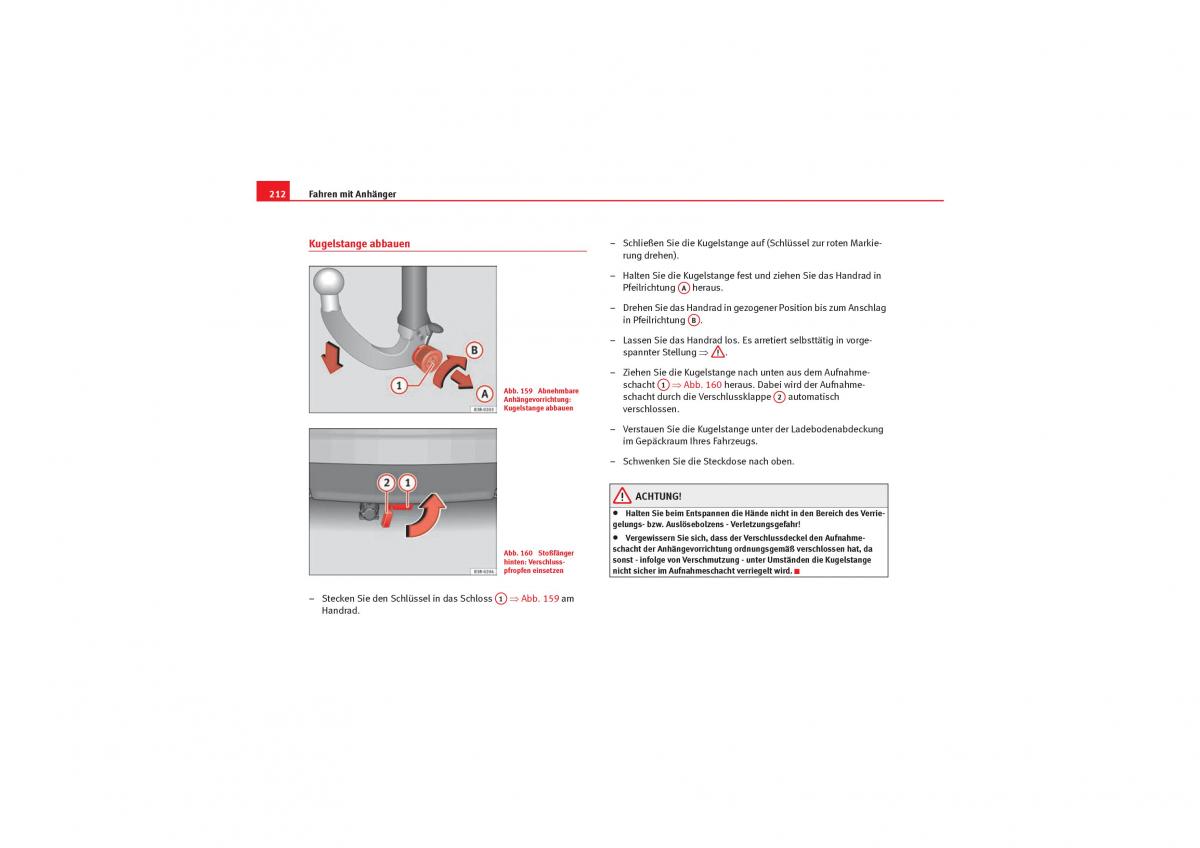

exeo_DE.book Seite 212 Montag, 30. August 2010 3:52 15
212 Fahren mit Anhänger
Kugelstange abbauen – Schließen Sie die Kugelstange auf (Schlüssel zur roten Markie-
rung drehen).
– Halten Sie die Kugelstange fest und ziehen Sie das Handrad in
A
Pfeilrichtung heraus.
A
– Drehen Sie das Handrad in gezogener Position bis zum Anschlag
in Pfeilrichtung B .
A
– Lassen Sie das Handrad los. Es arretiert selbsttätig in vorge-
spannter Stellung ⇒.
– Ziehen Sie die Kugelstange nach unten aus dem Aufnahme-
1
schacht ⇒Abb.160 heraus. Dabei wird der Aufnahme-
Abb. 159 Abnehmbare A
schacht durch die Verschlussklappe 2 automatisch
Anhängevorrichtung: A
Kugelstange abbauen verschlossen.
– Verstauen Sie die Kugelstange unter der Ladebodenabdeckung
im Gepäckraum Ihres Fahrzeugs.
– Schwenken Sie die Steckdose nach oben.
ACHTUNG!
• Halten Sie beim Entspannen die Hände nicht in den Bereich des Verrie-
gelungs- bzw. Auslösebolzens - Verletzungsgefahr!
• Vergewissern Sie sich, dass der Verschlussdeckel den Aufnahme-
Abb. 160 Stoßfänger schacht der Anhängevorrichtung ordnungsgemäß verschlossen hat, da
hinten: Verschluss- sonst - infolge von Verschmutzung - unter Umständen die Kugelstange
pfropfen einsetzen nicht sicher im Aufnahmeschacht verriegelt wird.
– Stecken Sie den Schlüssel in das Schloss 1 ⇒ Abb. 159 am
A
Handrad.
