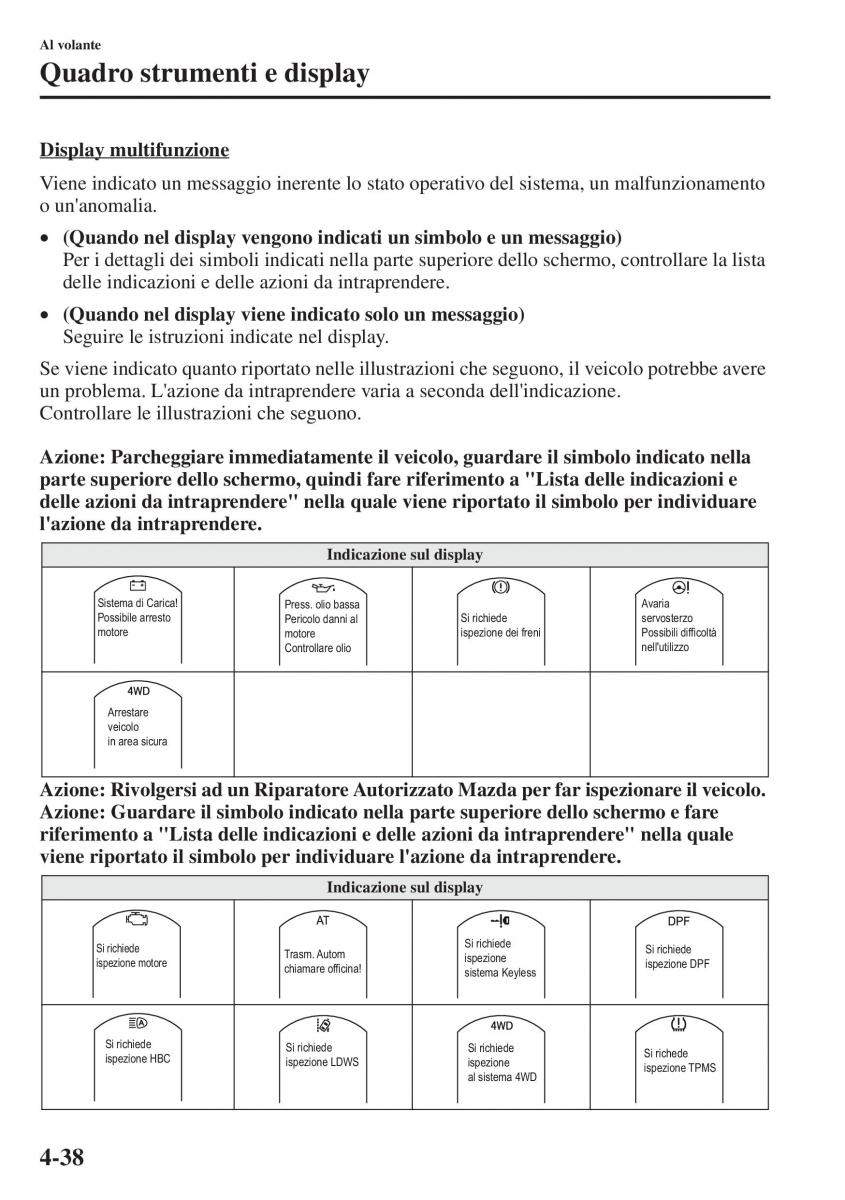

Al volante
Quadro strumenti e display
Display multifunzione
Viene indicato un messaggio inerente lo stato operativo del sistema, un malfunzionamento
o un'anomalia.
• (Quando nel display vengono indicati un simbolo e un messaggio)
Per i dettagli dei simboli indicati nella parte superiore dello schermo, controllare la lista
delle indicazioni e delle azioni da intraprendere.
• (Quando nel display viene indicato solo un messaggio)
Seguire le istruzioni indicate nel display.
Se viene indicato quanto riportato nelle illustrazioni che seguono, il veicolo potrebbe avere
un problema. L'azione da intraprendere varia a seconda dell'indicazione.
Controllare le illustrazioni che seguono.
Azione: Parcheggiare immediatamente il veicolo, guardare il simbolo indicato nella
parte superiore dello schermo, quindi fare riferimento a "Lista delle indicazioni e
delle azioni da intraprendere" nella quale viene riportato il simbolo per individuare
l'azione da intraprendere.
Indicazione sul display
Sistema di Carica! Press. olio bassa Avaria
Possibile arresto Pericolo danni al Si richiede servosterzo
motore motore ispezione dei freniPossibili difficoltà
Controllare olio nell'utilizzo
Arrestare
veicolo
in area sicura
Azione: Rivolgersi ad un Riparatore Autorizzato Mazda per far ispezionare il veicolo.
Azione: Guardare il simbolo indicato nella parte superiore dello schermo e fare
riferimento a "Lista delle indicazioni e delle azioni da intraprendere" nella quale
viene riportato il simbolo per individuare l'azione da intraprendere.
Indicazione sul display
Si richiede Trasm. Autom Si richiede Si richiede
ispezione motore chiamare officina! ispezione ispezione DPF
sistema Keyless
Si richiede Si richiede Si richiede Si richede
ispezione HBC ispezione LDWS ispezione ispezione TPMS
al sistema 4WD
4-38
