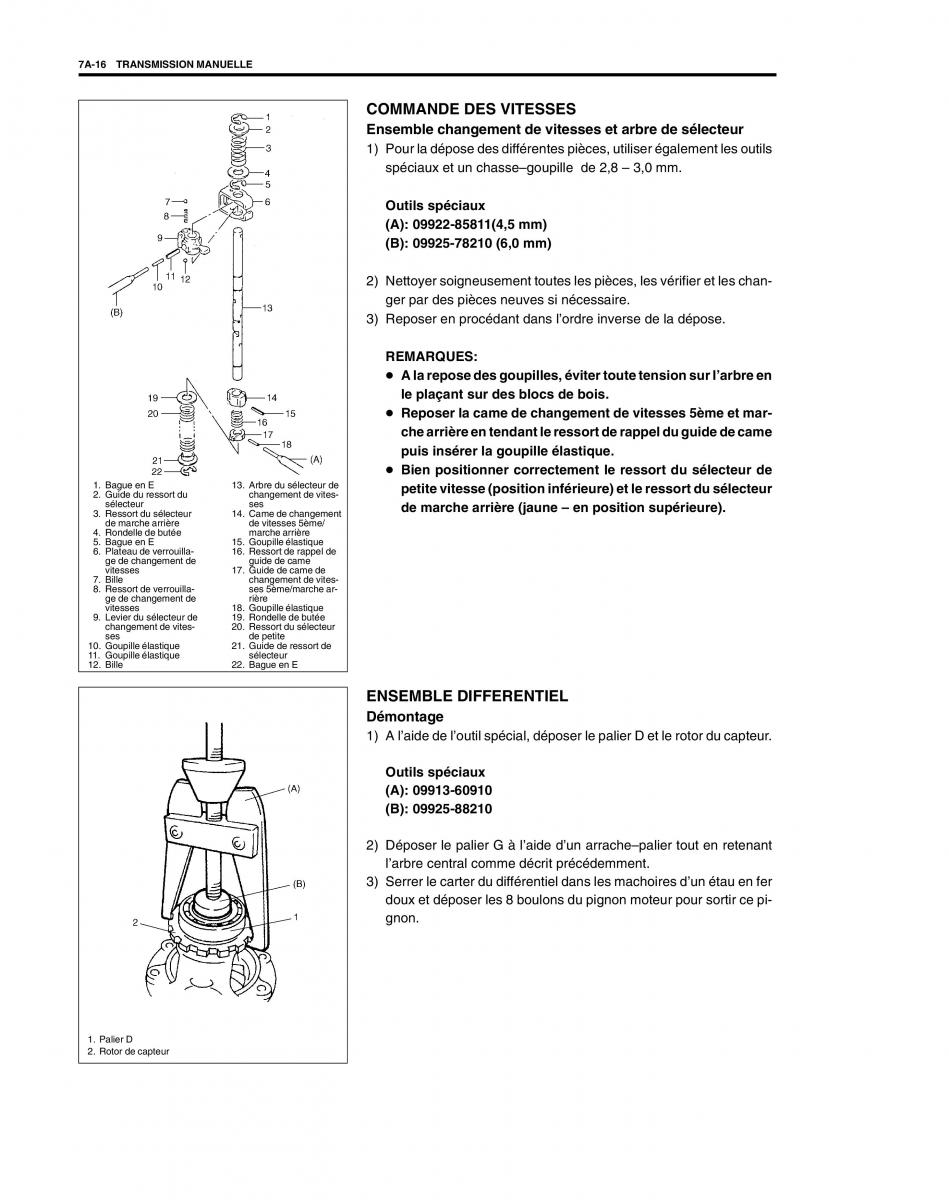

7A-16 TRANSMISSION MANUELLE COMMANDE DES VITESSES Ensemble changement de vitesses et arbre de sélecteur 1) Pour la dépose des différentes pièces, utiliser également les outils spéciaux et un chasse–goupille de 2,8 – 3,0 mm. Outils spéciaux (A): 09922-85811(4,5 mm) (B): 09925-78210 (6,0 mm) 2) Nettoyer soigneusement toutes les pièces, les vérifier et les chan- ger par des pièces neuves si nécessaire. 3) Reposer en procédant dans l’ordre inverse de la dépose. REMARQUES: A la repose des goupilles, éviter toute tension sur l’arbre en le plaçant sur des blocs de bois. Reposer la came de changement de vitesses 5ème et mar- che arrière en tendant le ressort de rappel du guide de came puis insérer la goupille élastique. Bien positionner correctement le ressort du sélecteur de 1. Bague en E 13. Arbre du sélecteur depetite vitesse (position inférieure) et le ressort du sélecteur 2. Guide du ressort duchangement de vites- sélecteur ses de marche arrière (jaune – en position supérieure). 3. Ressort du sélecteur14. Came de changement de marche arrièrede vitesses 5ème/ 4. Rondelle de butéemarche arrière 5. Bague en E 15. Goupille élastique 6. Plateau de verrouilla-16. Ressort de rappel de ge de changement deguide de came vitesses 17. Guide de came de 7. Bille changement de vites- 8. Ressort de verrouilla-ses 5ème/marche ar- ge de changement derière vitesses 18. Goupille élastique 9. Levier du sélecteur de19. Rondelle de butée changement de vites-20. Ressort du sélecteur ses de petite 10. Goupille élastique21. Guide de ressort de 11. Goupille élastiquesélecteur 12. Bille 22. Bague en E ENSEMBLE DIFFERENTIEL Démontage 1) A l’aide de l’outil spécial, déposer le palier D et le rotor du capteur. Outils spéciaux (A): 09913-60910 (B): 09925-88210 2) Déposer le palier G à l’aide d’un arrache–palier tout en retenant l’arbre central comme décrit précédemment. 3) Serrer le carter du différentiel dans les machoires d’un étau en fer doux et déposer les 8 boulons du pignon moteur pour sortir ce pi- gnon. 1. Palier D 2. Rotor de capteur
