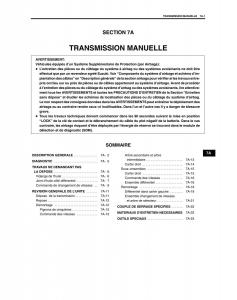

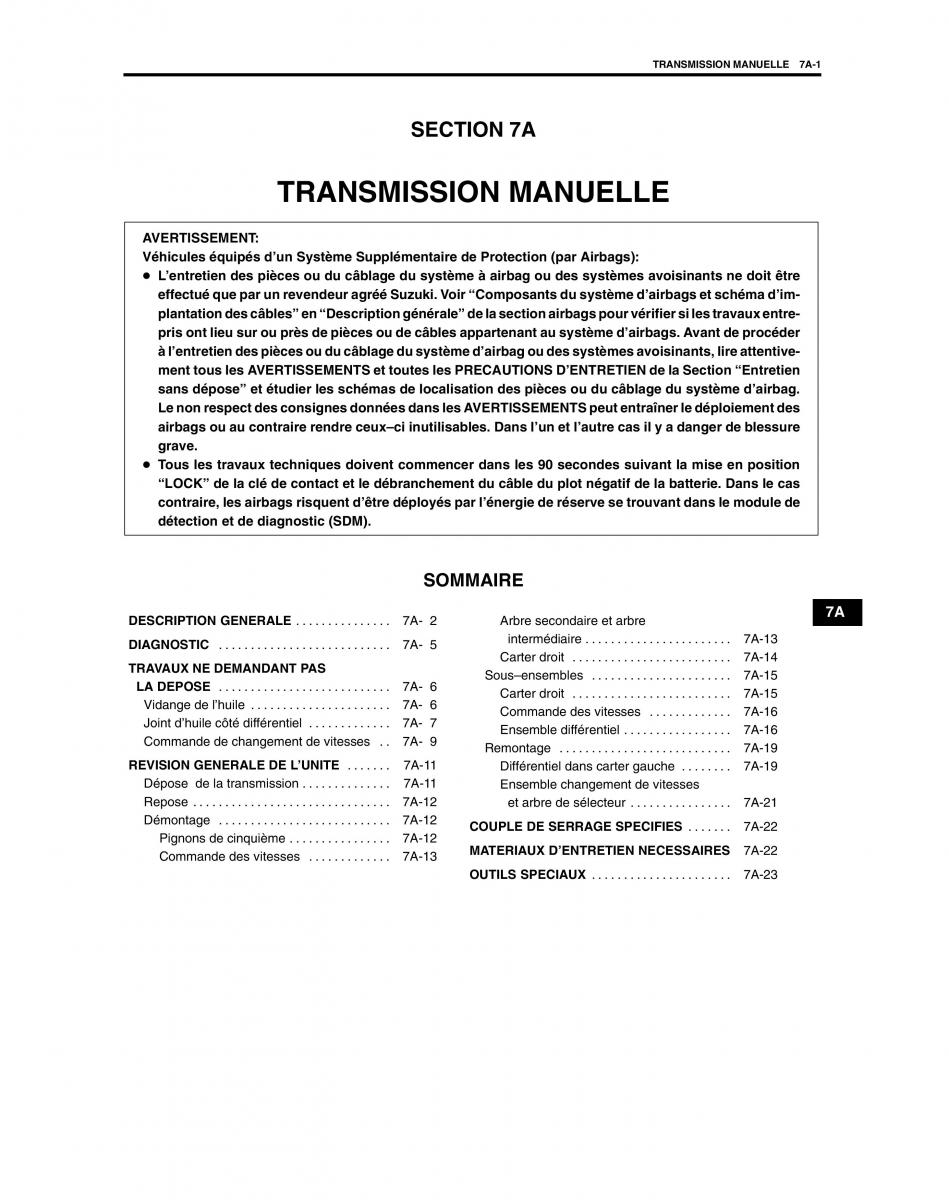

TRANSMISSION MANUELLE 7A-1 SECTION 7A TRANSMISSION MANUELLE AVERTISSEMENT: Véhicules équipés d’un Système Supplémentaire de Protection (par Airbags): L’entretien des pièces ou du câblage du système à airbag ou des systèmes avoisinants ne doit être effectué que par un revendeur agréé Suzuki. Voir “Composants du système d’airbags et schéma d’im- vérifier si les plantationtravaux entre- des câbles” en “Description générale” de la section airbags pour pris ont lieu sur ou près de pièces ou de câbles appartenant au système d’airbags. Avant de procéder à l’entretien des pièces ou du câblage du système d’airbag ou des systèmes avoisinants, lire attentive- ment tous les AVERTISSEMENTS et toutes les PRECAUTIONS D’ENTRETIEN de la Section “Entretien sans dépose” et étudier les schémas de localisation des pièces ou du câblage du système d’airbag. Le non respect des consignes données dans les AVERTISSEMENTS peut entraîner le déploiement des airbags ou au contraire rendre ceux–ci inutilisables. Dans l’un et l’autre cas il y a danger de blessure grave. Tous les travaux techniques doivent commencer dans les 90 secondes suivant la mise en position “LOCK” de la clé de contact et le débranchement du câble du plot négatif de la batterie. Dans le cas contraire, les airbags risquent d’être déployés par l’énergie de réserve se trouvant dans le module de détection et de diagnostic (SDM). SOMMAIRE DESCRIPTION GENERALE. . . . . . . . . . . . . . . 7A- 2Arbre secondaire et arbre 7A DIAGNOSTIC . . . . . . . . . . . . . . . . . . . . . . . . . . . 7A- 5intermédiaire . . . . . . . . . . . . . . . . . . . . . . . 7A-13 TRAVAUX NE DEMANDANT PAS Carter droit . . . . . . . . . . . . . . . . . . . . . . . . . 7A-14 LA DEPOSE . . . . . . . . . . . . . . . . . . . . . . . . . . . 7A- 6Sous–ensembles . . . . . . . . . . . . . . . . . . . . . . 7A-15 Carter droit . . . . . . . . . . . . . . . . . . . . . . . . . 7A-15 Vidange de l’huile . . . . . . . . . . . . . . . . . . . . . . 7A- 6Commande des vitesses . . . . . . . . . . . . . 7A-16 Joint d’huile côté différentiel . . . . . . . . . . . . . 7A- 7Ensemble différentiel . . . . . . . . . . . . . . . . . 7A-16 Commande de changement de vitesses . . 7A- 9Remontage . . . . . . . . . . . . . . . . . . . . . . . . . . . 7A-19 REVISION GENERALE DE L’UNITE . . . . . . . 7A-11Différentiel dans carter gauche . . . . . . . . 7A-19 Dépose de la transmission. . . . . . . . . . . . . . 7A-11Ensemble changement de vitesses Repose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7A-12et arbre de sélecteur . . . . . . . . . . . . . . . . 7A-21 Démontage . . . . . . . . . . . . . . . . . . . . . . . . . . . 7A-12COUPLE DE SERRAGE SPECIFIES. . . . . . . 7A-22 Pignons de cinquième . . . . . . . . . . . . . . . . 7A-12 Commande des vitesses . . . . . . . . . . . . . 7A-13MATERIAUX D’ENTRETIEN NECESSAIRES 7A-22 OUTILS SPECIAUX. . . . . . . . . . . . . . . . . . . . . . 7A-23
