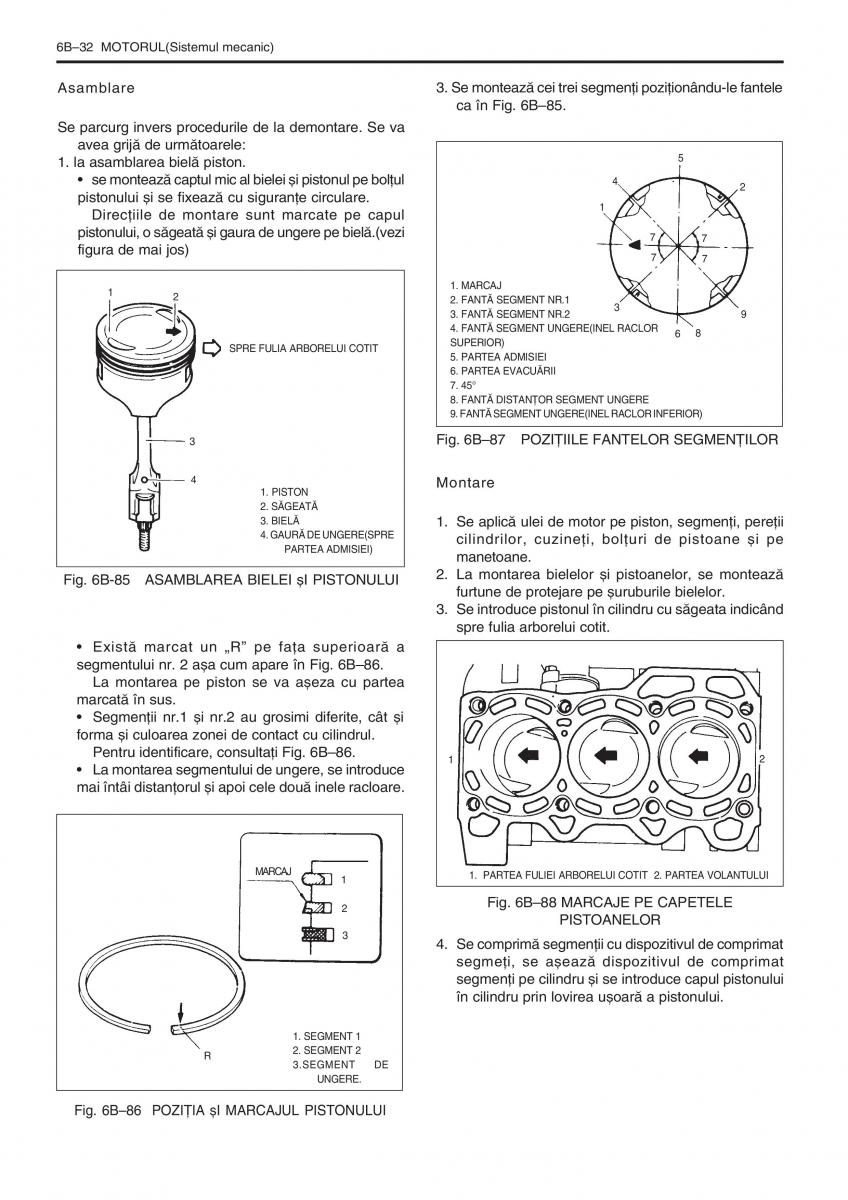

6B–32 MOTORUL(Sistemul mecanic) Asamblare 3. Se monteazã cei trei segmenþi poziþionându-le fantele ca în Fig. 6B–85. Se parcurg invers procedurile de la demontare. Se va avea grijã de urmãtoarele: 1. la asamblarea bielã piston. 5 • se monteazã captul mic al bielei ºi pistonul pe bolþul 4 2 pistonului ºi se fixeazã cu siguranþe circulare. 1 Direcþiile de montare sunt marcate pe capul pistonului, o sãgeatã ºi gaura de ungere pe bielã.(vezi 7 7 figura de mai jos) 7 7 1 1. MARCAJ 2 2. FANTà SEGMENT NR.1 3. FANTà SEGMENT NR.23 9 4. FANTà SEGMENT UNGERE(INEL RACLOR68 SPRE FULIA ARBORELUI COTIT SUPERIOR) 5. PARTEA ADMISIEI 6. PARTEA EVACUÃRII 7. 45° 8. FANTà DISTANÞOR SEGMENT UNGERE 9. FANTà SEGMENT UNGERE(INEL RACLOR INFERIOR) 3 Fig. 6B–87POZIÞIILE FANTELOR SEGMENÞILOR 4 Montare 1. PISTON 2. SÃGEATà 3. BIELà 1. Se aplicã ulei de motor pe piston, segmenþi, pereþii 4. GAURà DE UNGERE(SPRE cilindrilor, cuzineþi, bolþuri de pistoane ºi pe PARTEA ADMISIEI) manetoane. Fig. 6B-85 ASAMBLAREA BIELEI ºI PISTONULUI 2. La montarea bielelor ºi pistoanelor, se monteazã furtune de protejare pe ºuruburile bielelor. 3. Se introduce pistonul în cilindru cu sãgeata indicând spre fulia arborelui cotit. • Existã marcat un „R" pe faþa superioarã a segmentului nr. 2 aºa cum apare în Fig. 6B–86. La montarea pe piston se va aºeza cu partea marcatã în sus. • Segmenþii nr.1 ºi nr.2 au grosimi diferite, cât ºi forma ºi culoarea zonei de contact cu cilindrul. Pentru identificare, consultaþi Fig. 6B–86. 1 2 • La montarea segmentului de ungere, se introduce mai întâi distanþorul ºi apoi cele douã inele racloare. MARCAJ 1 1. PARTEA FULIEI ARBORELUI COTIT 2. PARTEA VOLANTULUI 2 Fig. 6B–88 MARCAJE PE CAPETELE PISTOANELOR 3 4. Se comprimã segmenþii cu dispozitivul de comprimat segmeþi, se aºeazã dispozitivul de comprimat segmenþi pe cilindru ºi se introduce capul pistonului în cilindru prin lovirea uºoarã a pistonului. 1. SEGMENT 1 R 2. SEGMENT 2 3.SEGMENT DE UNGERE. Fig. 6B–86 POZIÞIA ºI MARCAJUL PISTONULUI
