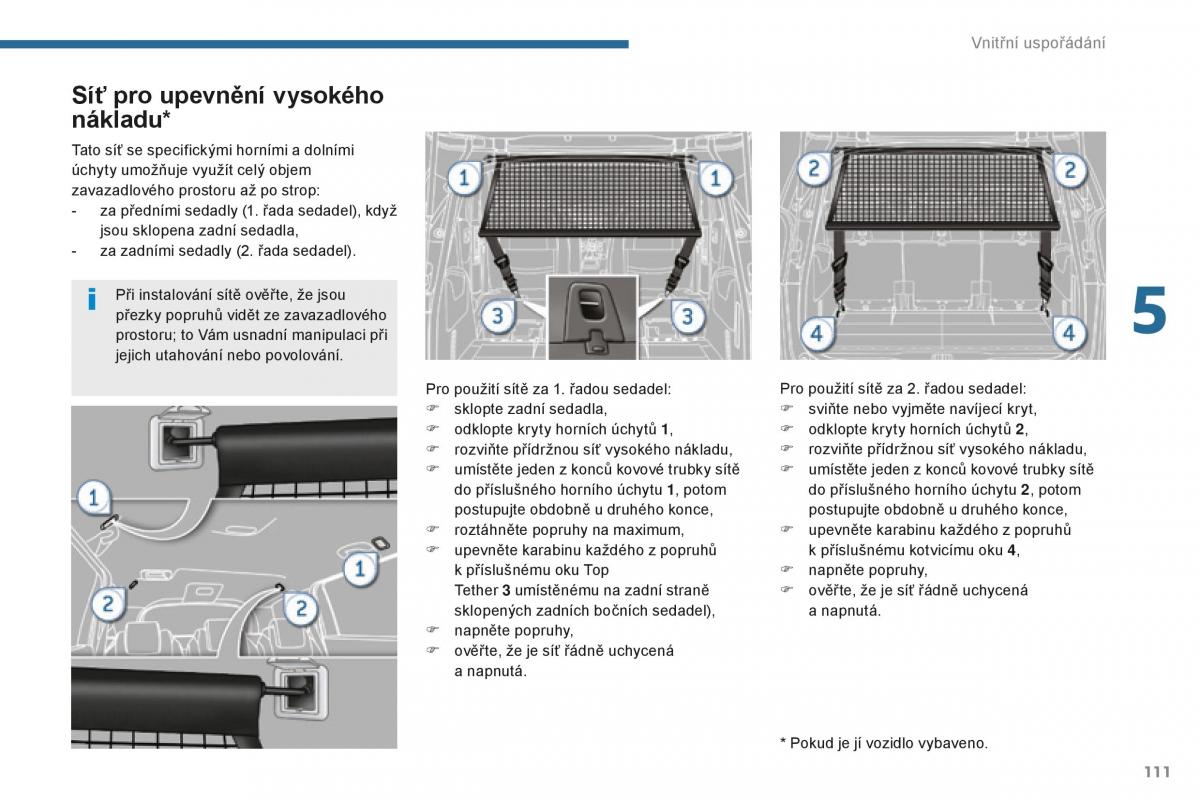

Vnitřní uspořádání
Síť pro upevnění vysokého
nákladu*
Tato síť se specifickými horními a dolními
úchyty umožňuje využít celý objem
zavazadlového prostoru až po strop:
- za předními sedadly (1. řada sedadel), když
jsou sklopena zadní sedadla,
- za zadními sedadly (2. řada sedadel).
Při instalování sítě ověřte, že jsou
přezky popruhů vidět ze zavazadlového
prostoru; to Vám usnadní manipulaci při 5
jejich utahování nebo povolování.
Pro použití sítě za 1. řadou sedadel:Pro použití sítě za 2. řadou sedadel:
F sklopte zadní sedadla, F sviňte nebo vyjměte navíjecí kryt,
F odklopte kryty horních úchytů 1,F odklopte kryty horních úchytů 2,
F rozviňte přídržnou síť vysokého nákladu,F rozviňte přídržnou síť vysokého nákladu,
F umístěte jeden z konců kovové trubky sítě F umístěte jeden z konců kovové trubky sítě
do příslušného horního úchytu 1, potom do příslušného horního úchytu 2, potom
postupujte obdobně u druhého konce,postupujte obdobně u druhého konce,
F roztáhněte popruhy na maximum,F upevněte karabinu každého z popruhů
F upevněte karabinu každého z popruhů k příslušnému kotvicímu oku 4,
k příslušnému oku Top F napněte popruhy,
Tether 3 umístěnému na zadní straně F ověřte, že je síť řádně uchycená
sklopených zadních bočních sedadel),a napnutá.
F napněte popruhy,
F ověřte, že je síť řádně uchycená
a napnutá.
* Pokud je jí vozidlo vybaveno.
111
